El georradar (GPR, Ground Penetrating Radar) es una de las técnicas más avanzadas para la evaluación no destructiva del concreto, permitiendo analizar la estructura interna sin necesidad de intervenir el elemento.
A diferencia de métodos puntuales, el GPR proporciona información continua sobre el interior del concreto, siendo especialmente útil en inspecciones estructurales, localización de armaduras y análisis previo a perforaciones o cortes.
Cómo funciona el georradar en concreto
El GPR funciona mediante la emisión de ondas electromagnéticas de alta frecuencia que se propagan dentro del concreto. Cuando estas ondas encuentran interfaces con diferentes propiedades dieléctricas —como acero, vacíos o cambios de material— se generan reflexiones que son registradas por el sistema.
El tiempo de retorno de la señal permite estimar la profundidad, mientras que la amplitud y forma de la respuesta permiten interpretar el tipo de objeto detectado. Las armaduras, por ejemplo, se representan típicamente como hipérbolas en el radargrama.
El desempeño del GPR está directamente relacionado con la frecuencia de operación:
- Frecuencias altas → mayor resolución, menor profundidad
- Frecuencias bajas → mayor penetración, menor detalle
Factores como la humedad, la conductividad y la heterogeneidad del concreto influyen en la atenuación de la señal y en la calidad de los resultados.
Qué puede detectar el georradar en concreto
El GPR permite identificar distintos elementos y anomalías dentro de estructuras de concreto mediante una sola evaluación continua.
Entre sus principales aplicaciones se encuentran:
- Localización de armaduras y mallas de refuerzo
- Identificación de cables de postensado
- Detección de ductos y tuberías embebidas
- Evaluación de vacíos y delaminaciones
- Análisis de espesores y cambios de material
La capacidad de escaneo continuo facilita el análisis de áreas completas y mejora significativamente la interpretación de la estructura interna.
GPR Proceq: visualización avanzada e inteligencia artificial
Los sistemas GPR de Proceq incorporan avances significativos en adquisición, procesamiento y visualización de datos, destacando la integración de inteligencia artificial directamente en campo.
El sistema puede:
- Detectar automáticamente hipérbolas
- Identificar armaduras y elementos embebidos
- Estimar profundidad y espaciamiento
- Generar resultados estructurados en tiempo real
Además, las soluciones integran:
- Visualización en 2D y 3D
- Mapas de amplitud y profundidad
- Procesamiento en tiempo real
- Integración con plataformas digitales
Esto permite reducir tiempos de inspección y mejorar la interpretación de resultados durante la evaluación estructural.
Soluciones GPR para diferentes aplicaciones
Los sistemas GPR de Screening Eagle están disponibles en diferentes configuraciones para adaptarse a distintos escenarios de inspección.
Dependiendo de la aplicación, es posible seleccionar equipos optimizados para áreas extensas, espacios reducidos o estructuras complejas.

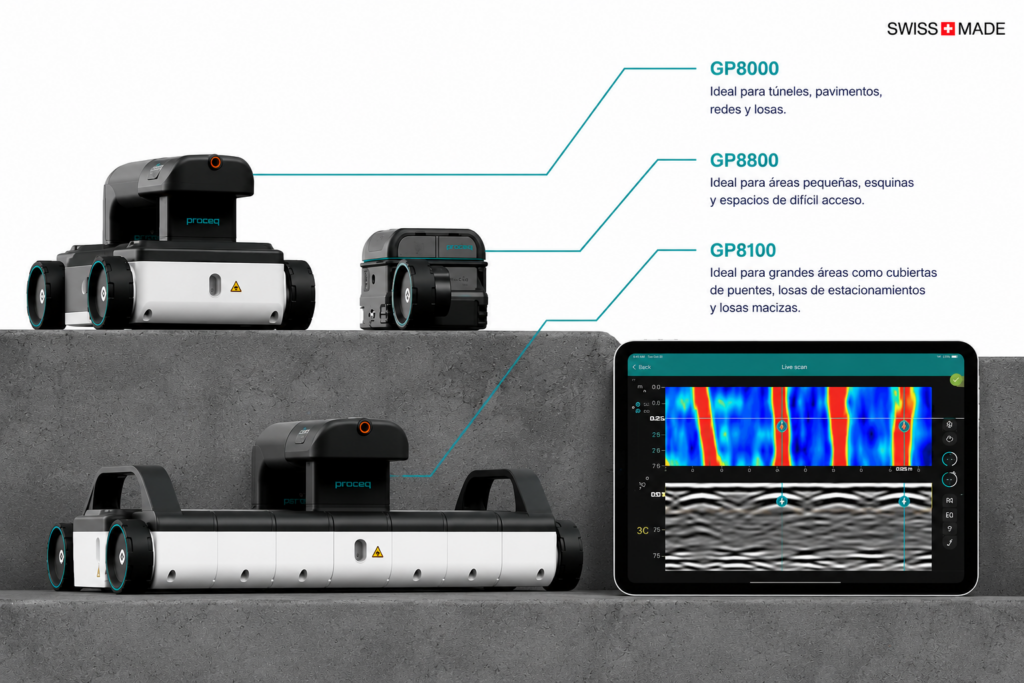

Entre las principales soluciones destacan:
- GP8000: ideal para túneles, pavimentos, redes y losas.
- GP8800: diseñado para inspecciones en áreas pequeñas, esquinas y espacios de difícil acceso.
- GP8100: orientado a grandes superficies como puentes, losas de estacionamiento y estructuras de gran extensión.
Esta variedad permite seleccionar la tecnología más adecuada según el tipo de estructura y el alcance de la inspección.
Visualización 2D y 3D para una mejor interpretación
Los sistemas modernos de georradar han evolucionado más allá de los radargramas tradicionales.
Las soluciones de Screening Eagle permiten trabajar con diferentes formas de visualización que facilitan el análisis de la información obtenida.
Entre ellas destacan:
- Radargramas tradicionales.
- Visualización 2D.
- Reconstrucciones 3D.
- Mapas de amplitud.
- Mapas de profundidad.
- Representación espacial de armaduras y objetos embebidos.
Estas herramientas permiten comprender mejor la distribución interna de los elementos y facilitan la comunicación de resultados a clientes, supervisores y equipos técnicos.

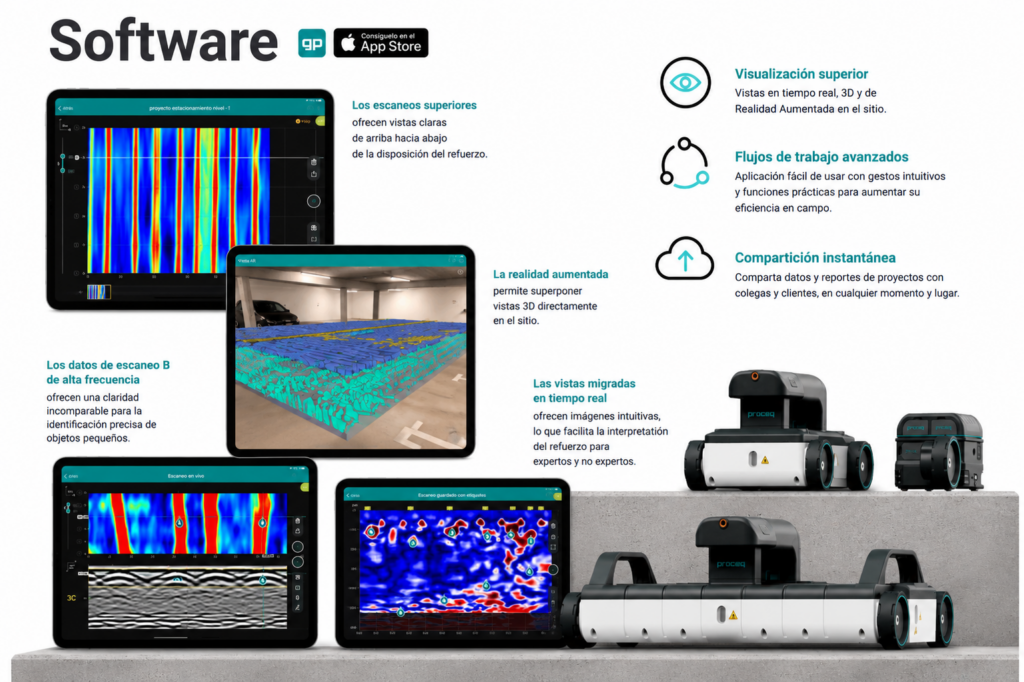

GP App: visualización en tiempo real y realidad aumentada
Uno de los aspectos más innovadores de los sistemas GPR de Screening Eagle es la integración con la GP App para iPad, que permite visualizar los resultados directamente durante la inspección.
A diferencia de los sistemas tradicionales que requieren procesamiento posterior para interpretar los datos, la GP App facilita la comprensión inmediata de la información obtenida en campo.
Entre sus principales funcionalidades destacan:
- Visualización en tiempo real.
- Vistas superiores de armaduras y elementos embebidos.
- Modelos 3D interactivos.
- Realidad aumentada sobre la estructura inspeccionada.
- Flujos de trabajo optimizados para campo.
- Compartición instantánea de datos y reportes.
La combinación de visualización avanzada y realidad aumentada permite comprender mejor la distribución interna del refuerzo, facilitando la toma de decisiones durante la inspección. Además, la interfaz intuitiva reduce la curva de aprendizaje y mejora la productividad tanto para especialistas como para usuarios menos experimentados.

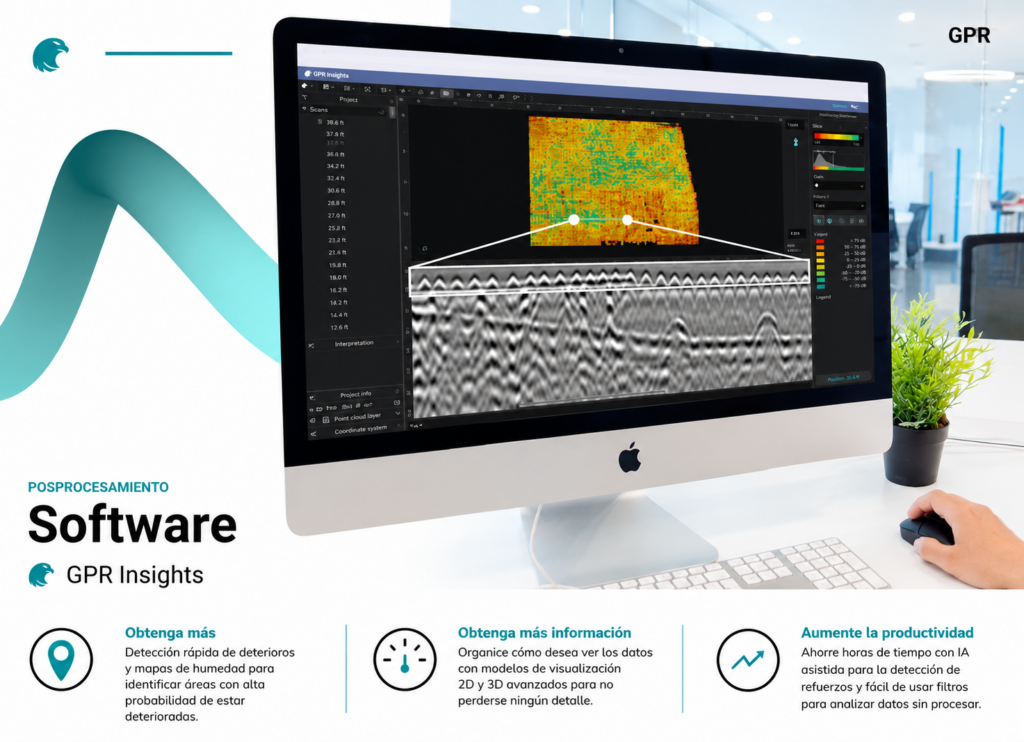

GPR Insights: software para análisis avanzado de datos
Uno de los principales diferenciales de los sistemas GPR de Screening Eagle es la disponibilidad de GPR Insights, una plataforma especializada para procesamiento avanzado y análisis detallado de la información obtenida durante las inspecciones.
Tradicionalmente, el procesamiento de datos de georradar requería largas horas de interpretación manual y software especializado. GPR Insights simplifica este proceso mediante herramientas avanzadas que permiten transformar grandes volúmenes de datos en información útil para la toma de decisiones.
La plataforma permite:
- Analizar radargramas con mayor detalle.
- Procesar información de inspecciones complejas.
- Visualizar resultados en 2D y 3D.
- Identificar armaduras y elementos embebidos.
- Detectar patrones y anomalías estructurales.
- Organizar grandes volúmenes de información.
- Generar documentación técnica de forma estructurada.
Además, incorpora herramientas asistidas por inteligencia artificial que ayudan a acelerar la identificación de refuerzos y elementos internos. Esto permite reducir significativamente los tiempos de procesamiento y mejorar la productividad durante proyectos de inspección de gran escala.

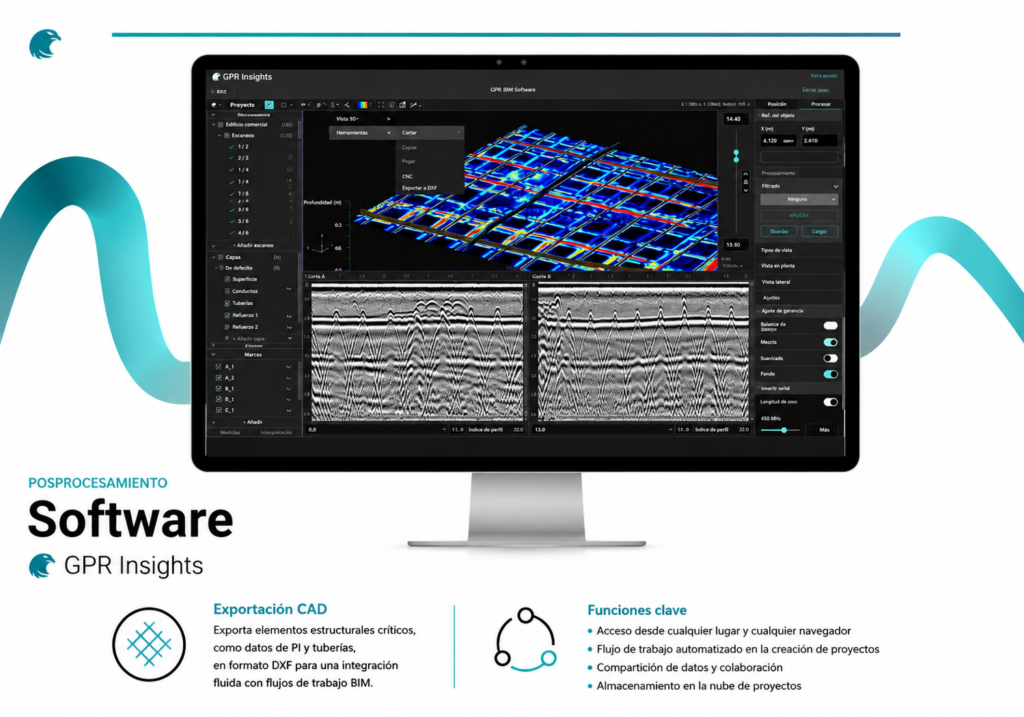

Integración con CAD y BIM
Más allá de la interpretación de radargramas, GPR Insights facilita la integración de los resultados de inspección dentro de flujos de trabajo digitales utilizados en ingeniería y gestión de infraestructura.
Entre sus capacidades destacan:
- Exportación de datos para plataformas CAD.
- Integración con entornos BIM.
- Generación de modelos tridimensionales.
- Organización estructurada de proyectos.
- Colaboración entre equipos técnicos.
- Almacenamiento centralizado de información.
Esta integración permite incorporar directamente los resultados de inspección en procesos de diseño, rehabilitación, mantenimiento y gestión de activos.
Para proyectos de infraestructura complejos, la compatibilidad con herramientas digitales mejora significativamente la trazabilidad y aprovechamiento de la información recopilada.

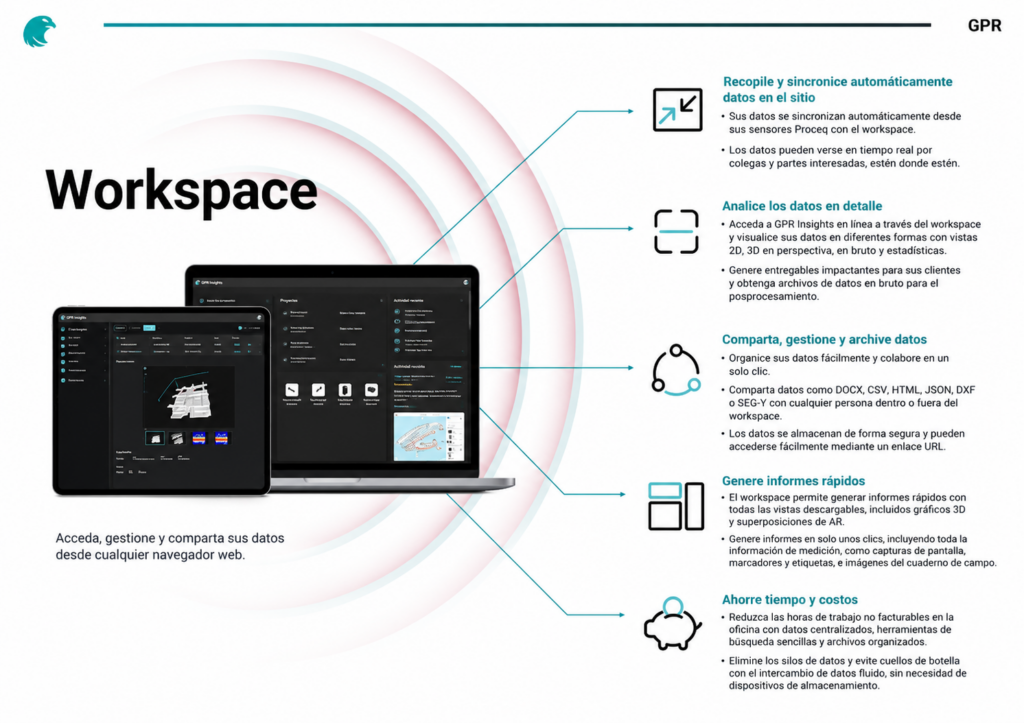

Workspace: colaboración y gestión digital de inspecciones
Los sistemas GPR de Screening Eagle forman parte del ecosistema Workspace, una plataforma en la nube diseñada para centralizar, gestionar y compartir la información generada durante las inspecciones.
Mientras la GP App permite adquirir y visualizar datos en campo, Workspace facilita el almacenamiento y gestión de la información a largo plazo.
La plataforma permite:
- Sincronizar automáticamente los datos obtenidos en campo.
- Compartir resultados con colegas, supervisores y clientes en tiempo real.
- Acceder a la información desde cualquier navegador web.
- Gestionar múltiples proyectos desde una única plataforma.
- Analizar datos mediante GPR Insights directamente desde Workspace.
- Almacenar información de forma segura en la nube.
- Generar reportes de manera rápida y estructurada.
- Compartir archivos en múltiples formatos.
- Mantener un historial completo de inspecciones.
- Mejorar la trazabilidad de proyectos e infraestructura.
Uno de los principales beneficios de Workspace es que elimina los silos de información y facilita la colaboración entre equipos técnicos, independientemente de su ubicación.
Además, permite acceder a vistas 2D, modelos 3D, estadísticas, imágenes de campo y resultados procesados desde una única plataforma, optimizando significativamente los flujos de trabajo de inspección.
Para organizaciones que administran puentes, túneles, edificaciones o activos de gran escala, Workspace representa una herramienta clave para la gestión digital de inspecciones y el seguimiento histórico de la condición estructural.
Aplicaciones del georradar en estructuras de concreto
La versatilidad del GPR ha permitido su adopción en una amplia variedad de aplicaciones.
Entre las más habituales destacan:
- Evaluación de estructuras existentes.
- Inspección de puentes.
- Localización de armaduras antes de perforar.
- Detección de ductos y servicios embebidos.
- Evaluación de losas y pavimentos.
- Inspección de túneles.
- Estudios previos a rehabilitación.
- Control de calidad en construcción.
En muchos proyectos, el georradar se complementa con otras tecnologías como detectores de armaduras, ultrasonido y ensayos de corrosión para obtener una evaluación más completa.
Georradar en concreto con RIVMO Soluciones
El georradar se ha convertido en una de las herramientas más completas para la evaluación no destructiva de estructuras de concreto. La combinación de adquisición rápida de datos, inteligencia artificial, visualización avanzada, software especializado y gestión digital permite realizar inspecciones más eficientes y con mayor nivel de información.
En RIVMO Soluciones ofrecemos tecnologías GPR para aplicaciones de inspección estructural, localización de armaduras, evaluación de concreto y análisis de infraestructura. Si deseas conocer más sobre georradar o evaluar qué solución se adapta mejor a tu proyecto, nuestro equipo puede ayudarte a seleccionar la tecnología adecuada.
