La corrosión del acero de refuerzo es una de las principales causas de deterioro en estructuras de concreto armado. Sin embargo, este proceso suele desarrollarse internamente durante años antes de manifestarse mediante fisuras, desprendimientos o pérdida de capacidad estructural. Por esta razón, las técnicas de evaluación temprana son fundamentales para identificar zonas con riesgo de corrosión antes de que aparezcan daños visibles.
Una de las metodologías más utilizadas a nivel mundial es el ensayo de potencial de media celda (Half-Cell Potential), especialmente cuando se requiere evaluar grandes áreas de manera rápida y no destructiva.
Qué es el ensayo de media celda
El ensayo de media celda permite medir la diferencia de potencial eléctrico entre el acero de refuerzo y un electrodo de referencia colocado sobre la superficie del concreto. A partir de estas mediciones es posible determinar la probabilidad de corrosión activa en distintas zonas de la estructura.
A diferencia de otras técnicas electroquímicas, este método no mide directamente la velocidad de corrosión, sino que identifica áreas donde el proceso corrosivo tiene mayor probabilidad de estar ocurriendo.
Por esta razón suele ser una de las primeras herramientas utilizadas durante campañas de inspección estructural.
Cuándo utilizar un ensayo de media celda
Esta metodología es ampliamente utilizada en:
- Puentes
- Muelles y estructuras portuarias
- Estacionamientos
- Infraestructura vial
- Plantas industriales
- Estructuras expuestas a cloruros
- Obras ubicadas en ambientes marinos
Su principal ventaja es la capacidad de evaluar grandes superficies y generar mapas completos de condición estructural.
Profometer PM8500: evaluación avanzada de corrosión y durabilidad
El Profometer PM8500 de Proceq fue desarrollado para simplificar y acelerar las evaluaciones de corrosión en estructuras de concreto armado. A diferencia de sistemas convencionales que requieren procesos manuales extensos, el PM8500 integra adquisición de datos, posicionamiento, visualización y procesamiento en una sola plataforma. Esto permite realizar inspecciones más rápidas y obtener resultados directamente en campo.
Funciones principales del PM8500
El sistema permite realizar:
Ensayo de potencial de media celda: Permite identificar áreas con alta probabilidad de corrosión activa mediante mapeo continuo de potenciales.
Medición de resistividad superficial: La resistividad eléctrica del concreto está estrechamente relacionada con la probabilidad de corrosión y la durabilidad de la estructura. Al combinar potencial de media celda y resistividad, es posible obtener una evaluación más completa del estado del concreto armado.
Generación de mapas de corrosión: Los resultados pueden visualizarse como mapas de colores que permiten identificar rápidamente zonas críticas y patrones de deterioro.

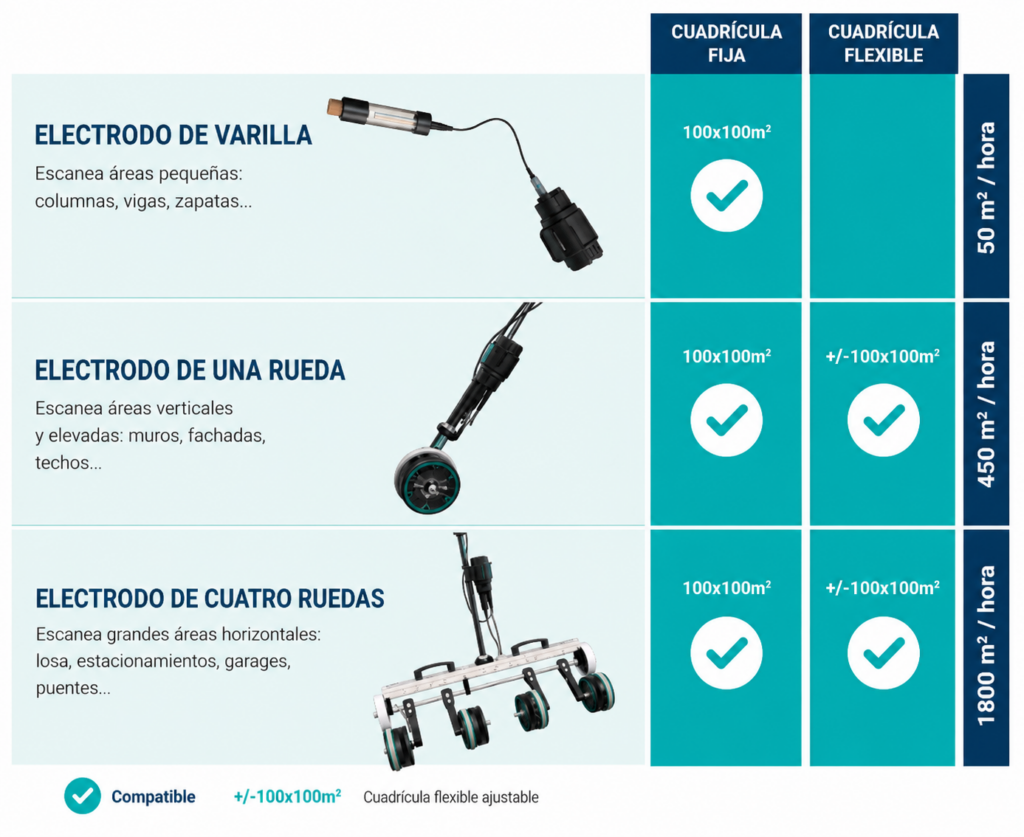

Electrodos disponibles para diferentes aplicaciones
Uno de los aspectos más interesantes del PM8500 es la disponibilidad de distintos electrodos de referencia según la aplicación y condiciones de inspección.

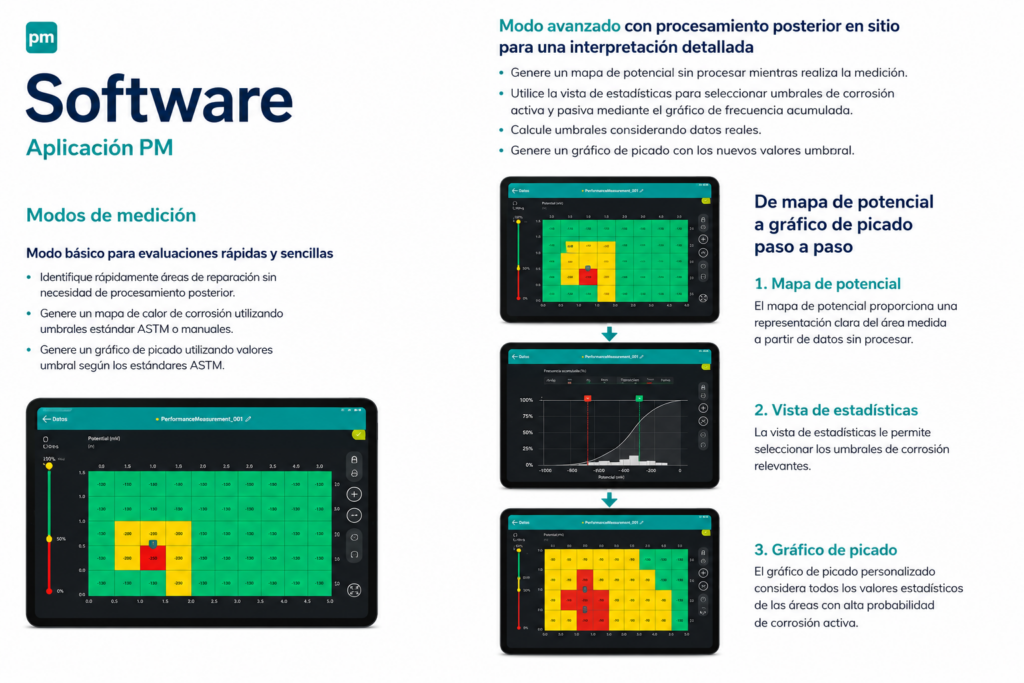

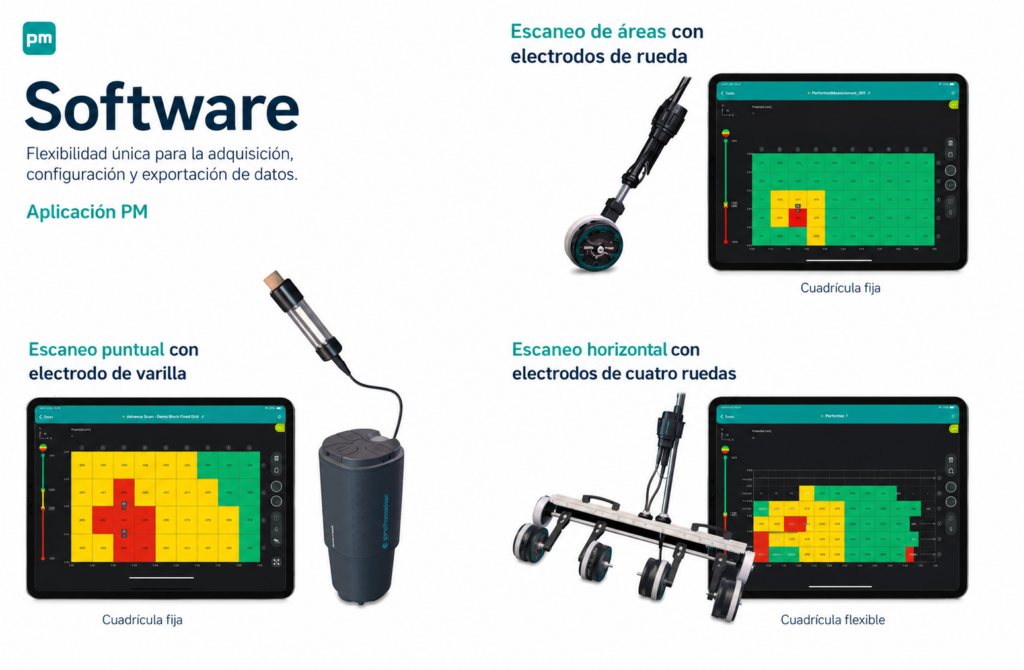

PM App: visualización avanzada mediante iPad
Una de las características más innovadoras del Profometer PM8500 es su integración con la PM App de Screening Eagle.
A diferencia de los equipos tradicionales que dependen de pantallas incorporadas de tamaño reducido, el PM8500 utiliza un iPad como interfaz principal de operación, proporcionando una experiencia de trabajo mucho más intuitiva durante la inspección.
La PM App permite visualizar, registrar y analizar información directamente en campo, facilitando la interpretación inmediata de los resultados.
Entre sus principales funciones destacan:
- Visualización de resultados en tiempo real
- Generación de mapas de potencial de corrosión
- Análisis de mediciones de resistividad
- Organización de proyectos e inspecciones
- Registro digital de datos
- Documentación directa en campo
El uso de una pantalla de mayor tamaño mejora significativamente la visualización de mapas y la interpretación de resultados, especialmente durante evaluaciones de grandes superficies.

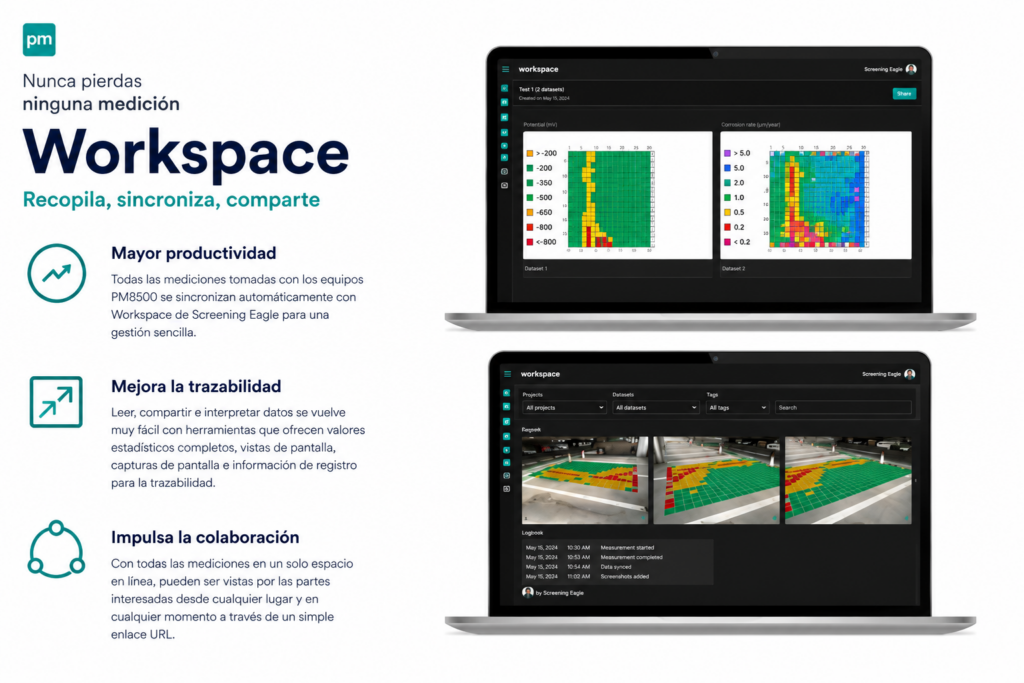

Workspace: gestión digital de inspecciones
La PM App forma parte del ecosistema digital de Screening Eagle y se integra con Workspace para facilitar la gestión de inspecciones.
Mientras la PM App se utiliza para la adquisición y visualización de datos en el iPad durante el trabajo de campo, Workspace permite almacenar, organizar y compartir la información de manera centralizada.
Esta integración permite:
- Sincronizar datos de inspección
- Gestionar múltiples proyectos
- Compartir resultados con otros miembros del equipo
- Generar reportes digitales
- Mantener un historial completo de evaluaciones
Para organizaciones que gestionan puentes, infraestructura vial, instalaciones industriales o activos de concreto armado, esta conectividad mejora la trazabilidad y el seguimiento de la condición estructural a lo largo del tiempo.
Ventajas del Profometer PM8500 frente a métodos convencionales
La incorporación de procesamiento digital y visualización avanzada permite obtener beneficios significativos durante la inspección.
Entre las principales ventajas destacan:
- Mayor velocidad de adquisición de datos
- Reducción de errores manuales
- Mapeo continuo de grandes áreas
- Integración de potencial y resistividad
- Visualización inmediata de resultados
- Gestión digital mediante Workspace
- Mejor trazabilidad de inspecciones
- Optimización de programas de mantenimiento
Estas capacidades permiten pasar de mediciones puntuales a evaluaciones estructurales mucho más completas.
Profometer PM8500 en Perú
En RIVMO Soluciones ofrecemos tecnologías avanzadas para evaluación de corrosión y durabilidad de estructuras de concreto armado.
El Profometer PM8500 permite realizar estudios de potencial de media celda y resistividad con un alto nivel de productividad, facilitando la toma de decisiones en programas de inspección, mantenimiento y gestión de infraestructura.
Si deseas conocer más sobre el Profometer PM8500 o evaluar la condición de una estructura existente, nuestro equipo puede ayudarte a seleccionar la metodología más adecuada para tu proyecto.
