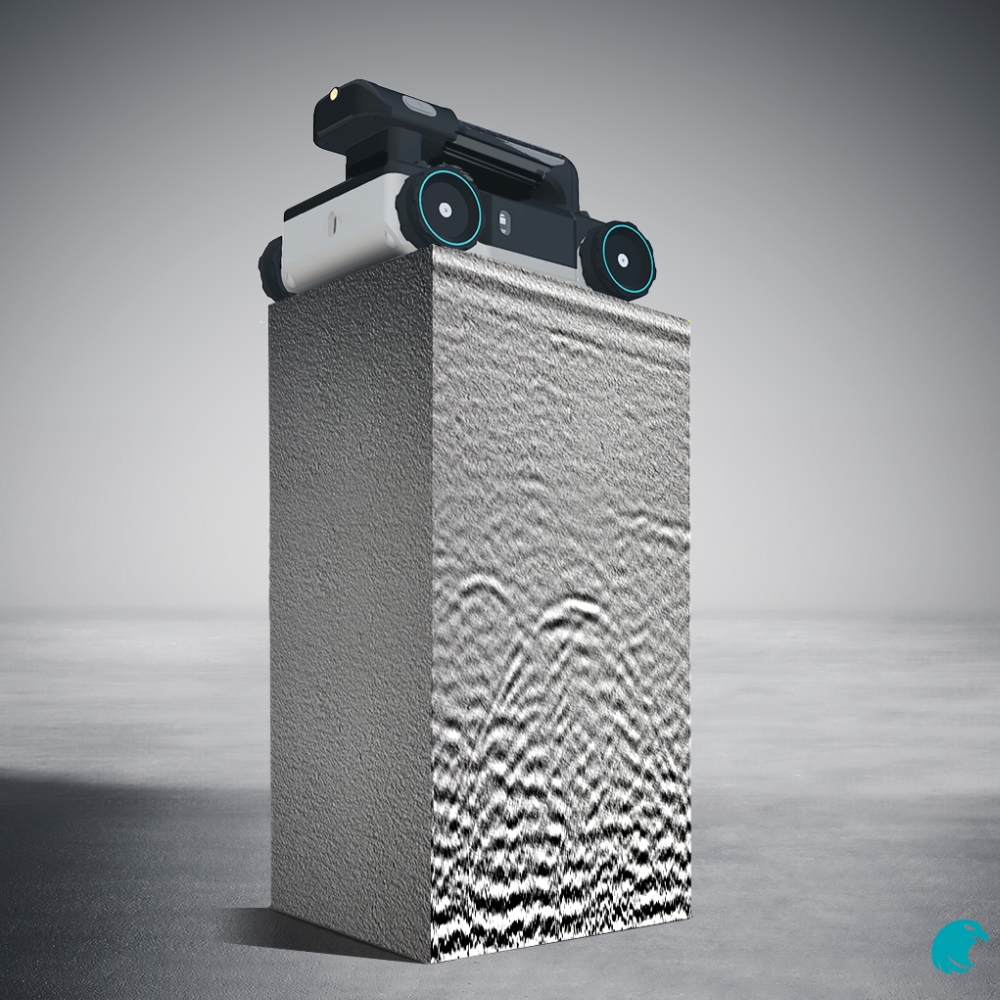

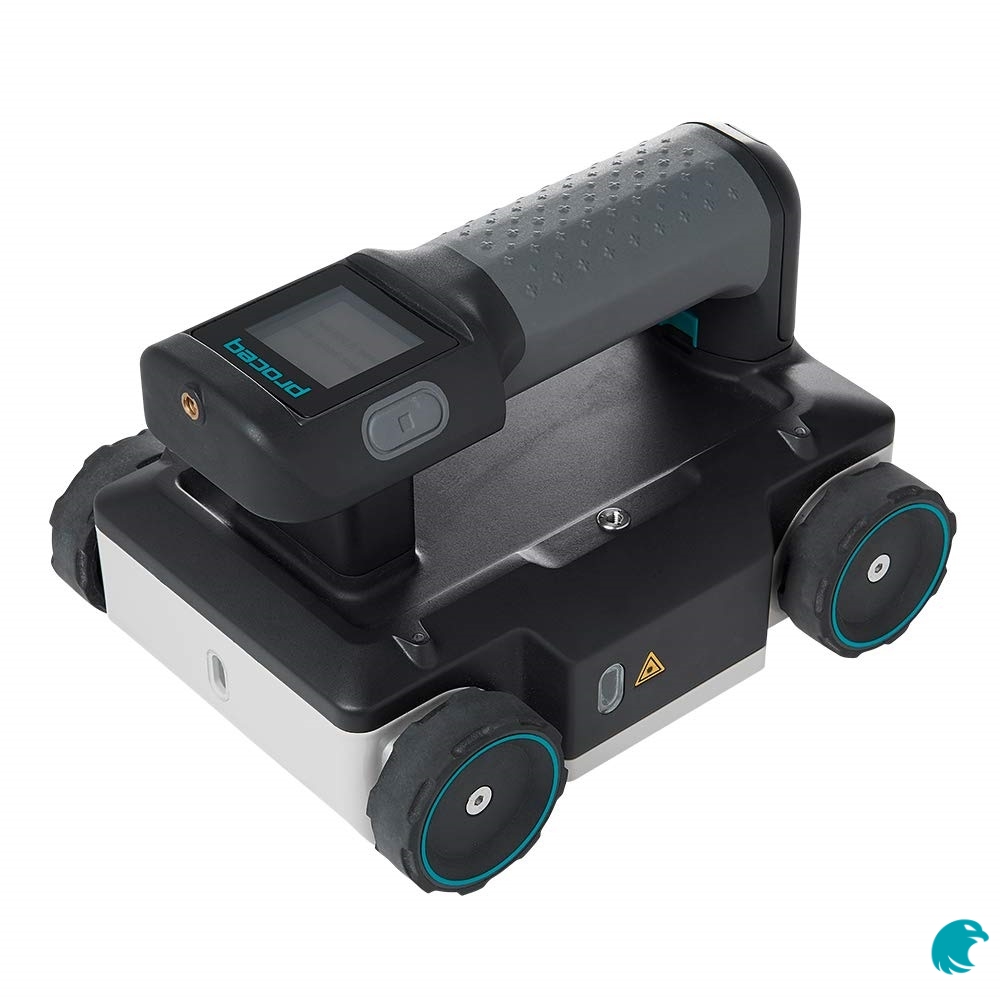

Georadar GP8000 para inspección de concreto

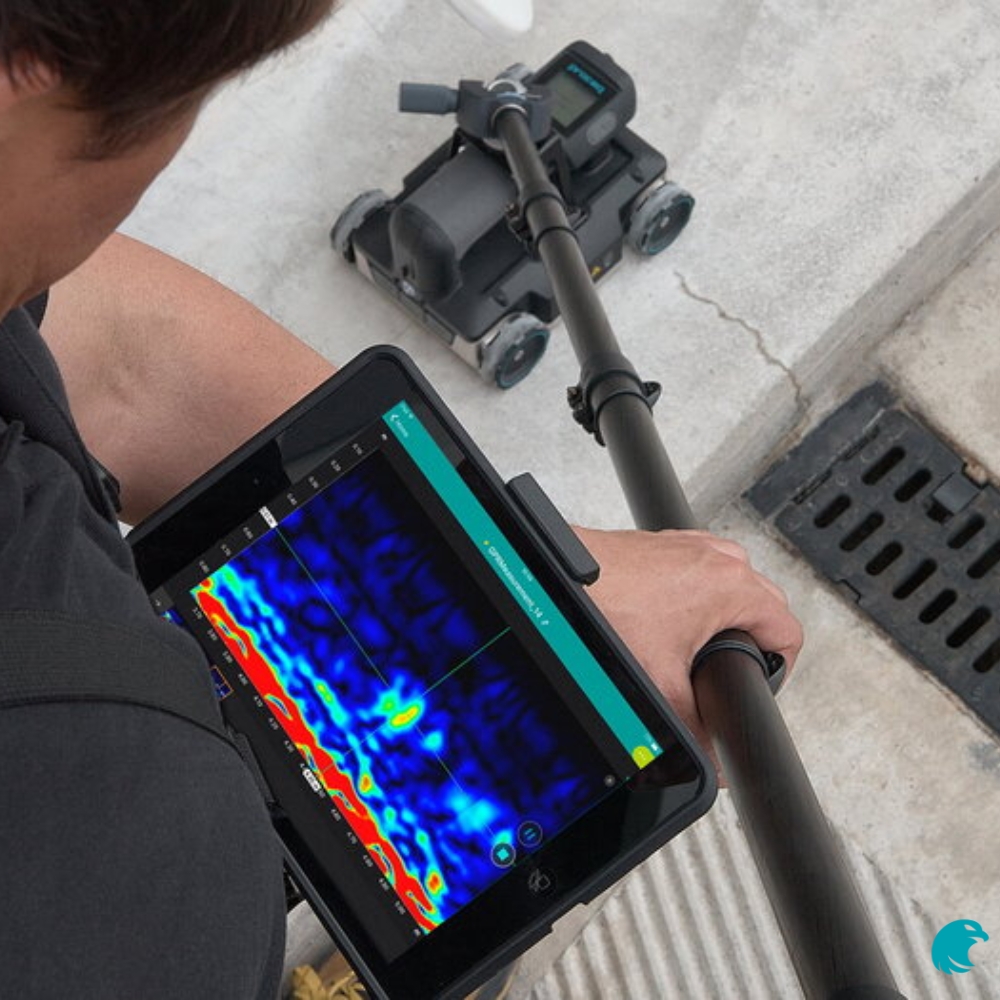

Georadar GP8000 realizando inspección no destructiva en estructura de concreto

Georadar GP8000 para inspección de concreto

El Georadar GP8000 es un sistema GPR avanzado para inspección no destructiva de concreto y detección de armaduras, conductos y objetos embebidos con alta resolución.

Cotizar Producto

El Proceq GP8000 es el radar de penetración terrestre (GPR) más avanzado para la inspección y evaluación de estructuras de concreto. Fabricado en Suiza, utiliza tecnología Stepped-Frequency Continuous-Wave (SFCW) que ofrece mayor profundidad, resolución superior y claridad de datos inigualable.
Diseñado para proporcionar imágenes estructurales detalladas en 2D, 3D y realidad aumentada (AR), el GP8000 permite realizar inspecciones rápidas, precisas y completamente digitales en muros, losas, pavimentos y cimentaciones.

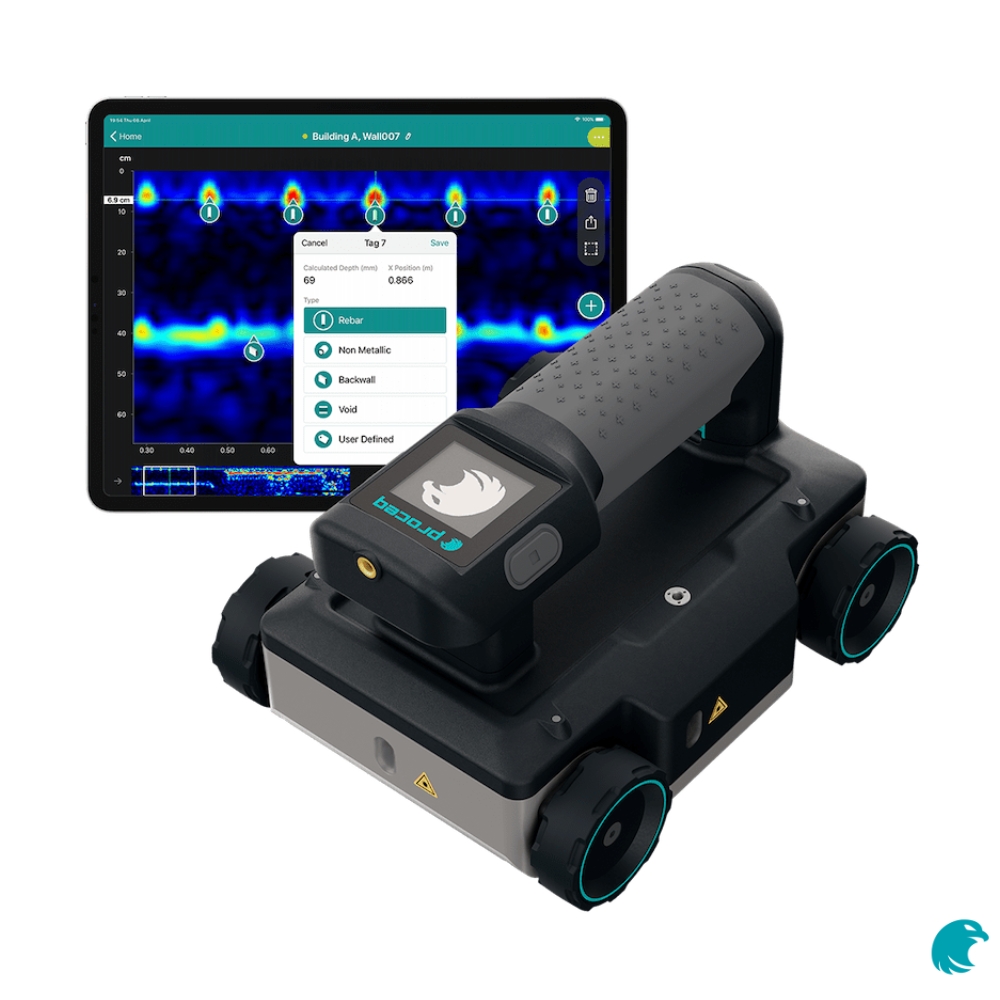

Su integración con la Proceq GPR App permite visualizar resultados en tiempo real, agregar anotaciones de voz o imagen, y generar reportes automáticos directamente desde un iPad. Es la herramienta ideal para ingenieros, contratistas y especialistas en diagnóstico estructural que buscan eficiencia, conectividad y precisión total.

Localización y mapeo de armaduras, tendones, tuberías y postensadosen estructuras de concreto
Medición del espesor de losas y determinación de la profundidad de recubrimiento.
Evaluación de pavimentos asfálticos y espesor de capas.
Evaluación de la uniformidad del concreto y control de calidad en obra.
Inspección de pavimentos, puentes, muros, túneles y cimentaciones.
Documentación digital avanzada con mapas 3D, georreferenciación y generación automática de informes.

Tecnología:Radar de penetración terrestre (GPR) con señal continua de frecuencia escalonada (SFCW).
Rango de frecuencia: 200 – 4000 MHz.
Profundidad de penetración: Hasta 150 cm (60 in).
Modos de medición:
– Line Scan (B-Scan)
– Superline Scan¹
– Area Scan (hasta 16 m² / 100 m² según modelo)
Modos de visualización:
– B-Scan, A-Scan, vistas migradas y no migradas
– Time-Slice y vistas 3D
– Realidad Aumentada (AR) para visualización estructural avanzada
Exportación de datos: JPG, PNG, DOCX, HTML, SEG-Y.
Reportes automáticos: Integración con logbook y exportación inmediata vía URL.
Conectividad: Wi-Fi (802.11n) con enlace directo a iPad Apple®.
Alimentación: Baterías recargables (8x AA NiMH, reemplazables y aptas para vuelo).
Autonomía: Hasta 3 horas continuas.
Dimensiones: 22.1 × 18 × 14 cm.
Peso: 1.5 kg (sin batería).
Distancia al suelo: 0.8 cm.

El Georadar GP8000 es utilizado en inspección estructural y evaluación no destructiva de concreto conforme a estándares internacionales de diagnóstico estructural.

ACI 228.2R-98— Nondestructive Test Methods for Evaluation of Concrete in Structures.
ASTM D4748-10 — Standard Test Method for Determining the Thickness of Bound Pavement Layers Using Short-Pulse Radar.
ASTM D6087-08 — Standard Test Method for Evaluating Asphalt-Covered Concrete Bridge Decks Using Ground Penetrating Radar.
ASTM D6432-11 — Standard Guide for Using the Surface Ground Penetrating Radar Method for Subsurface Investigation.
EN 302066 – ETSI — Ground Based Radar Applications; Short Range Devices; Measurement and Testing Methods.
