En intervenciones sobre estructuras de concreto, como perforaciones, cortes o inspecciones técnicas, conocer la ubicación exacta del acero de refuerzo es fundamental para evitar daños estructurales y garantizar la seguridad de la intervención.
La detección de armaduras mediante equipos especializados permite localizar barras de refuerzo, medir recubrimiento y analizar la distribución del acero sin necesidad de intervenir el elemento. En este contexto, el Profometer PM8000 se ha convertido en una de las soluciones más avanzadas para inspección de concreto y evaluación de armaduras.
Cómo funciona la detección de acero en concreto
La detección de acero en concreto con equipos como el Profometer PM8000 se basa en el principio de corrientes inducidas, también conocido como eddy current o corrientes de Foucault.
El sistema genera un campo electromagnético alterno que induce corrientes eléctricas en las barras de acero cercanas. Estas corrientes generan un campo secundario que es detectado por el equipo.
Las variaciones en la señal dependen de factores como:
- Profundidad del recubrimiento
- Diámetro de la armadura
- Separación entre barras
- Orientación del refuerzo
- Presencia de múltiples capas
En términos prácticos, mientras más cercana y mayor sea la barra, mayor será la perturbación electromagnética detectada por el sistema.
Profometer PM8000: detección avanzada de armaduras
El Profometer PM8000 está diseñado para realizar detección precisa de armaduras y análisis de recubrimiento en estructuras de concreto.
A diferencia de equipos de medición puntual tradicionales, el PM8000 permite realizar escaneos continuos y visualizar la distribución del refuerzo directamente en campo.
Entre sus principales capacidades destacan:
- Localización precisa de barras individuales
- Medición de recubrimiento con alta resolución
- Estimación de diámetro de armaduras
- Evaluación de espaciamiento entre barras
- Detección de múltiples capas de refuerzo
Estas funciones permiten obtener una evaluación mucho más completa del refuerzo dentro de la estructura.
Modos de medición del Profometer PM8000
El equipo incorpora distintos modos de trabajo para adaptarse a diferentes escenarios de inspección estructural.
Medición puntual: Permite determinar el recubrimiento en un punto específico de la estructura.
Escaneo lineal: Registra variaciones de recubrimiento y localización de barras a lo largo de una trayectoria continua.
Escaneo de área (mapping): Permite generar mapas de recubrimiento y visualizar la distribución del acero mediante representaciones gráficas en tiempo real.
Estos modos facilitan tanto inspecciones rápidas como evaluaciones estructurales más detalladas.

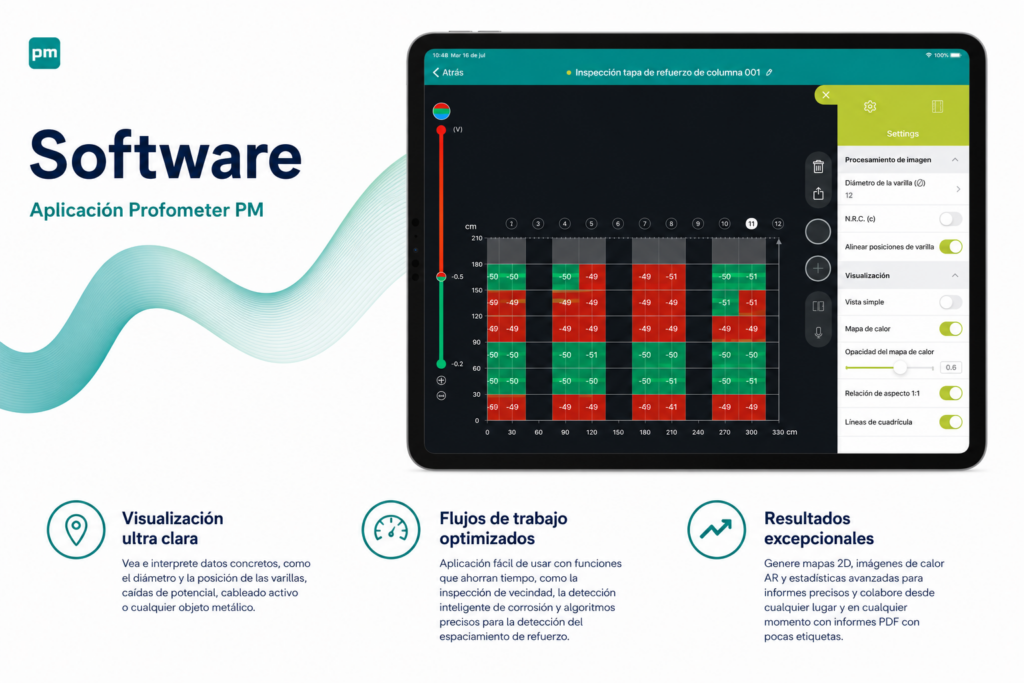

Visualización en tiempo real y análisis de armaduras
Uno de los principales avances del Profometer PM8000 es su capacidad de visualización en tiempo real durante la inspección.
El sistema permite:
- Representar gráficamente la ubicación de las barras
- Generar mapas de recubrimiento (heatmaps)
- Identificar variaciones en el refuerzo
- Analizar distribución de armaduras
Esto facilita la interpretación de resultados y mejora la toma de decisiones directamente en campo.
Factores que afectan la medición
La interpretación de resultados en detección de armaduras debe considerar distintas variables que pueden influir en la respuesta electromagnética del sistema.
Entre las más importantes se encuentran:
- Interferencia entre barras cercanas
- Profundidad del recubrimiento
- Diámetro del acero
- Múltiples capas de refuerzo
- Condiciones del concreto
Comprender estos factores es clave para obtener mediciones confiables y realizar una correcta evaluación estructural.
Aplicaciones del Profometer PM8000
El Profometer PM8000 es utilizado en aplicaciones donde la localización precisa de armaduras y el análisis de recubrimiento son fundamentales.
Su uso es común en:
- Inspección estructural
- Evaluación de concreto armado
- Verificación antes de perforaciones o cortes
- Control de calidad en obra
- Diagnóstico de estructuras existentes
En este tipo de aplicaciones, la capacidad de escaneo y visualización en tiempo real permite reducir riesgos y mejorar la precisión de las intervenciones.
Profometer PM8000 en Perú
En Perú, RIVMO Soluciones ofrece tecnologías para detección de armaduras y evaluación estructural mediante equipos avanzados de ensayos no destructivos. El Profometer PM8000 combina medición de recubrimiento, localización de acero y visualización avanzada, permitiendo realizar inspecciones más completas y confiables en estructuras de concreto.
Si deseas conocer más sobre el Profometer PM8000 o evaluar soluciones para detección de acero en concreto, puedes contactar al equipo técnico de RIVMO Soluciones para recibir asesoría especializada.
