La termografía infrarroja se ha convertido en una de las herramientas más utilizadas para el mantenimiento predictivo, la inspección eléctrica, el diagnóstico mecánico y la evaluación de edificaciones. Gracias a una cámara termográfica es posible detectar anomalías de temperatura que no son visibles a simple vista, permitiendo identificar problemas antes de que se conviertan en fallas críticas.
Sin embargo, obtener una buena imagen térmica no depende únicamente de la calidad de la cámara. La preparación de la inspección, las condiciones del entorno y la correcta configuración del equipo influyen directamente en la precisión de las mediciones y en la interpretación de los resultados.
Conocer estos aspectos permite aprovechar al máximo las capacidades de una cámara termográfica y obtener imágenes confiables para realizar diagnósticos técnicos.
Preparación del entorno en termografía activa
En muchas inspecciones existe una diferencia natural de temperatura entre los distintos elementos de una estructura o un equipo, lo que permite detectar fácilmente anomalías mediante una cámara termográfica. Sin embargo, existen aplicaciones donde este contraste térmico no es suficiente para revelar defectos ocultos.
En estos casos se utiliza la termografía activa, una técnica que consiste en aplicar una fuente externa de energía para generar una diferencia de temperatura entre las zonas sanas y las zonas con posibles defectos. Dependiendo de la aplicación, esta fuente de energía puede ser la radiación solar, aire caliente, lámparas halógenas, equipos de calentamiento o incluso sistemas de enfriamiento controlado.
La preparación del entorno es una etapa fundamental antes de iniciar la inspección. Es importante permitir que el calor se distribuya de manera uniforme sobre el material para que las diferencias térmicas generadas por vacíos, delaminaciones, humedad o desprendimientos puedan hacerse visibles. Una preparación adecuada mejora considerablemente el contraste térmico y facilita la interpretación de los resultados obtenidos.
Parámetros no modificables en la captura de imágenes térmicas
Existen características que dependen del diseño y las especificaciones de la cámara termográfica. Estos parámetros no pueden modificarse durante una inspección y, por ello, es importante considerarlos al momento de seleccionar el equipo adecuado para cada aplicación.
1. Resolución IR

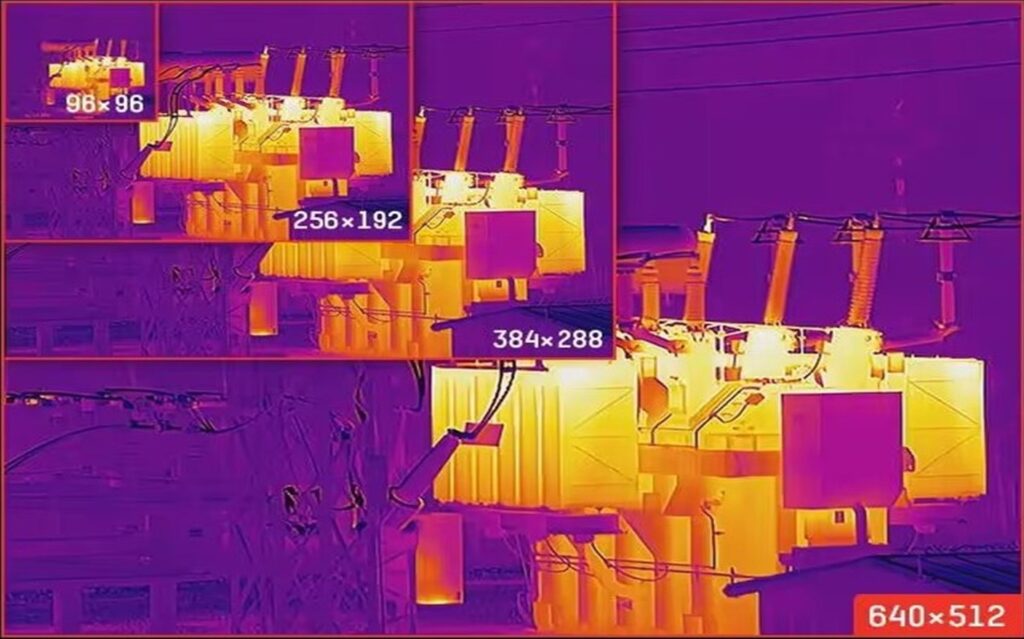

La resolución infrarroja determina la cantidad de información térmica que puede captar el detector de la cámara. Cada píxel representa un punto de medición de temperatura, por lo que una mayor resolución permite obtener imágenes con más detalle y una representación más precisa de la escena inspeccionada.
Cuando se inspeccionan componentes pequeños, conexiones eléctricas o elementos ubicados a cierta distancia, una resolución elevada facilita la identificación de anomalías que podrían pasar desapercibidas con un equipo de menor capacidad. Asimismo, una mayor cantidad de píxeles permite realizar mediciones más confiables y obtener imágenes de mejor calidad para la elaboración de informes técnicos.
2. Resolución de la cámara visual
Además del sensor infrarrojo, la mayoría de las cámaras termográficas profesionales incorporan una cámara digital convencional que captura imágenes visibles de la escena inspeccionada.

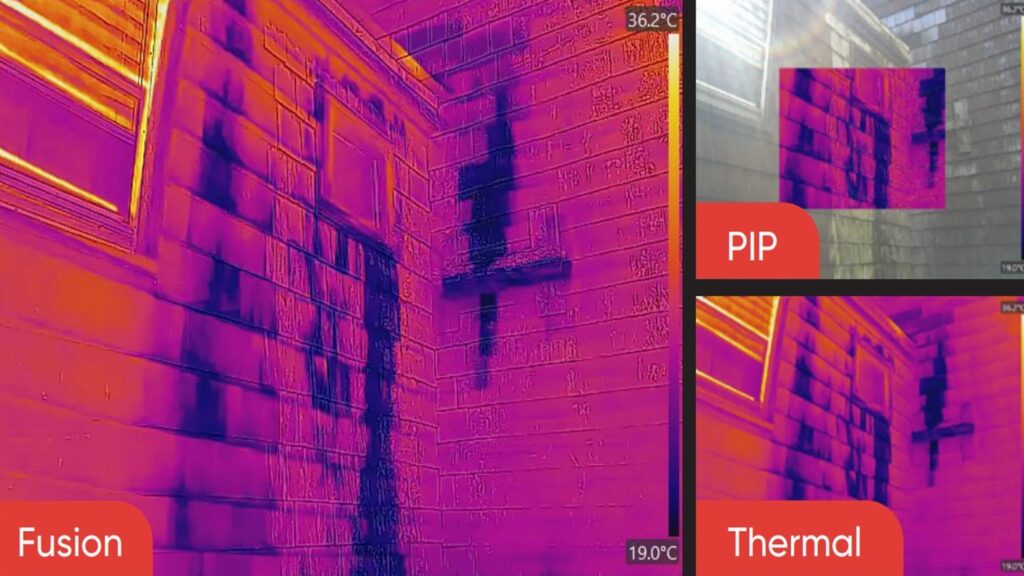

Esta cámara complementa la información térmica permitiendo identificar con mayor facilidad los elementos inspeccionados y documentar adecuadamente los hallazgos. Gracias a la combinación entre la imagen visible y la imagen térmica es posible generar reportes mucho más claros y facilitar la interpretación de los resultados.
En muchas aplicaciones industriales, esta integración resulta especialmente útil para localizar componentes específicos dentro de tableros eléctricos, equipos mecánicos o instalaciones complejas.
3. Rango de temperatura
Otro aspecto importante es el rango de temperatura que la cámara es capaz de medir.

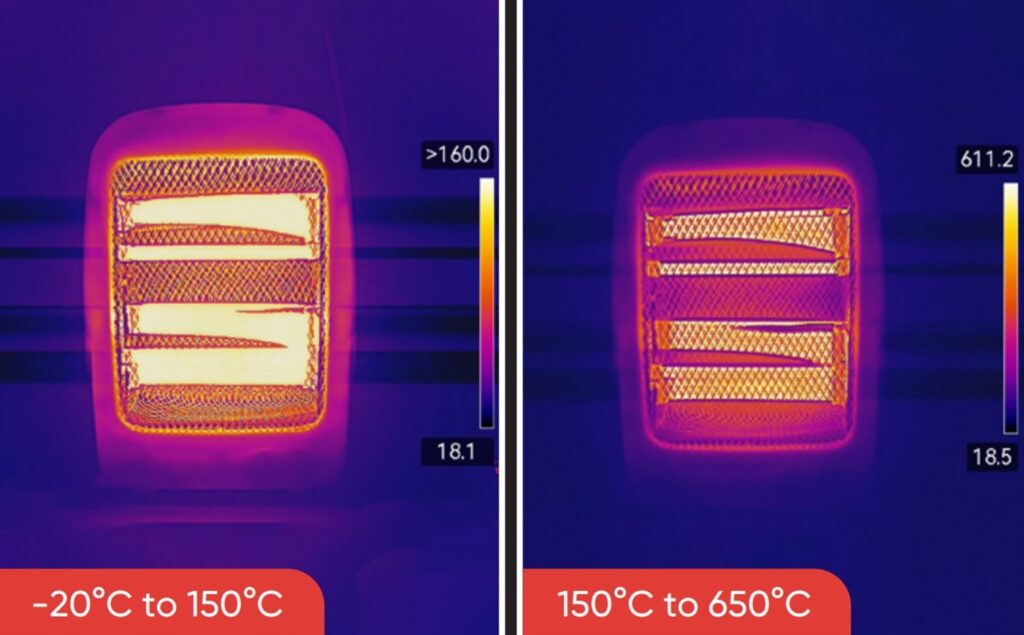

Cada equipo ha sido diseñado para trabajar dentro de determinados intervalos de temperatura y seleccionar un rango adecuado garantiza que las mediciones sean precisas durante toda la inspección.
En aplicaciones de mantenimiento industrial, procesos de fabricación o inspecciones eléctricas, es frecuente encontrar equipos que operan a temperaturas muy distintas. Por ello, disponer de un rango de medición apropiado permite utilizar la misma cámara en diferentes escenarios sin comprometer la calidad de los resultados.
4. Enfoque
El enfoque es uno de los factores que mayor influencia tiene sobre la calidad de una imagen térmica.
Cuando una imagen se encuentra desenfocada, la energía infrarroja proveniente de distintas superficies puede mezclarse entre sí, generando errores en la medición de temperatura y reduciendo la nitidez de la imagen.

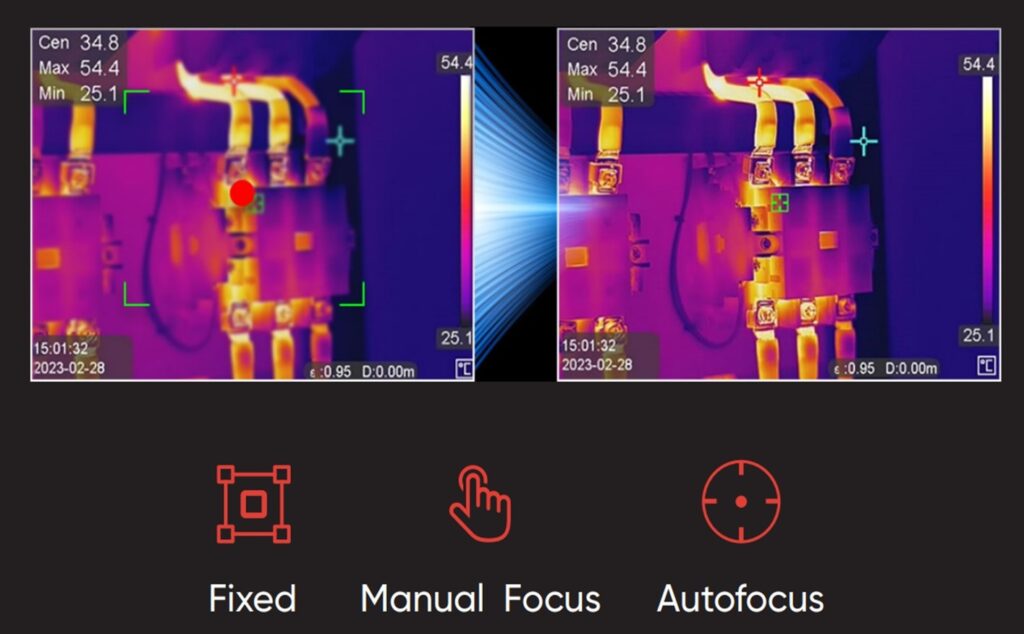

Dependiendo del modelo, las cámaras termográficas pueden incorporar enfoque fijo, enfoque manual o enfoque automático. En aplicaciones profesionales, disponer de un sistema de enfoque preciso permite obtener imágenes más definidas y mediciones más confiables, especialmente cuando se inspeccionan objetos pequeños o ubicados a diferentes distancias.
5. Distancia
La distancia entre la cámara y el objeto inspeccionado también influye directamente en la calidad de la imagen térmica.
A medida que aumenta la distancia, cada píxel del detector representa una superficie mayor, disminuyendo la capacidad para identificar pequeños detalles y reduciendo la precisión sobre componentes de dimensiones reducidas.
Siempre que las condiciones de seguridad lo permitan, es recomendable trabajar a una distancia que permita aprovechar al máximo la resolución de la cámara y obtener la mejor representación posible del objeto inspeccionado.

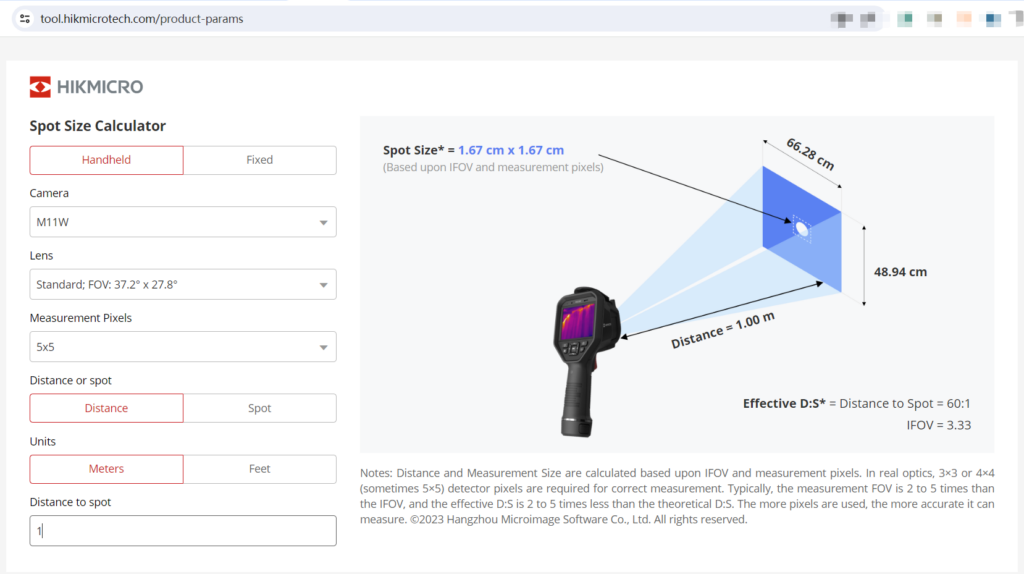

Para una medición de temperatura óptima, se recomienda un mínimo de 5 × 5 píxeles en el área de interés. En el sitio web de Hikmicro existe una herramienta (spot size calculator) que permite calcular el campo de visión y el área de medición: https://tool.hikmicrotech.com/product-params
Parámetros modificables para optimizar las imágenes térmicas
Además de las características propias de la cámara, existen diversos parámetros que pueden ajustarse durante la inspección para mejorar la visualización de la imagen y obtener mediciones más confiables.
Una correcta configuración permite resaltar anomalías térmicas, mejorar el contraste y facilitar la interpretación de la información obtenida.
1. Level and Span (Nivel y campo)
El ajuste de Level and Span, conocido también como nivel y campo, es uno de los parámetros más importantes durante una inspección termográfica.

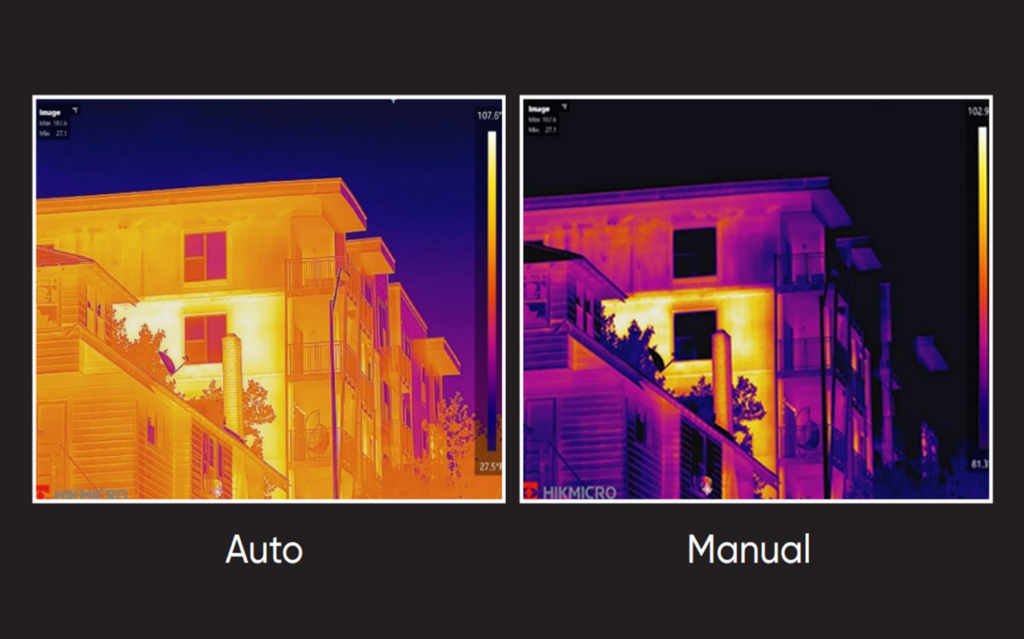

El Level determina la temperatura central que se visualizará en la imagen, mientras que el Span establece el rango de temperaturas representado alrededor de ese valor.
Cuando estos parámetros se ajustan correctamente, pequeñas diferencias de temperatura pueden hacerse mucho más evidentes, facilitando la identificación de puntos calientes, pérdidas de energía o zonas con comportamiento térmico anormal.
Aunque la mayoría de las cámaras realizan este ajuste de forma automática, en inspecciones profesionales suele ser recomendable modificar estos parámetros manualmente para adaptar la visualización a las condiciones específicas de cada aplicación.
2. Paletas

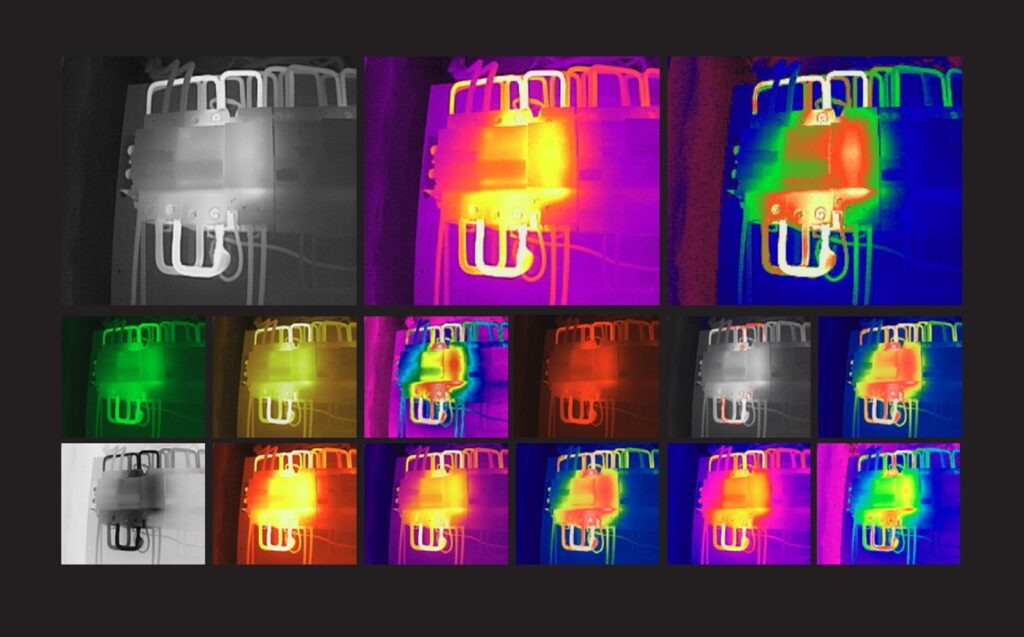

Las paletas de color permiten representar visualmente la distribución de temperaturas utilizando diferentes escalas cromáticas.
Es importante destacar que cambiar la paleta no modifica la temperatura medida, sino únicamente la forma en que esta información es presentada al operador.
Cada paleta ofrece ventajas dependiendo del tipo de inspección. Algunas facilitan la identificación de pequeñas diferencias térmicas, mientras que otras permiten reconocer con mayor facilidad los contornos de los objetos o destacar zonas con temperaturas elevadas.
Seleccionar la paleta adecuada mejora considerablemente la interpretación de la imagen y facilita la comunicación de los resultados durante la elaboración de informes técnicos.
3. Parámetros del objeto
Para que una cámara termográfica pueda calcular correctamente la temperatura de un objeto, es necesario configurar ciertos parámetros relacionados con el material inspeccionado y las condiciones del entorno.
Entre los más importantes se encuentran la emisividad, la temperatura reflejada, la distancia al objeto, la humedad relativa y la temperatura ambiente.

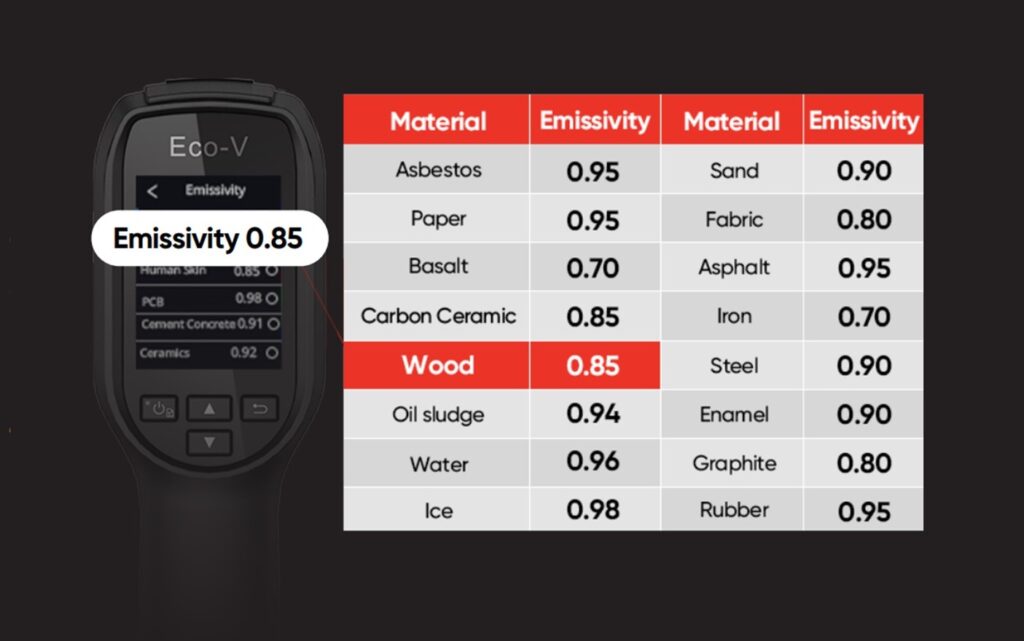

La emisividad representa la capacidad de un material para emitir radiación infrarroja y varía según el tipo de superficie. Si este valor no se configura correctamente, la temperatura indicada por la cámara puede diferir de la temperatura real del objeto.
Por ello, antes de realizar inspecciones cuantitativas o emitir un informe técnico, es recomendable verificar que estos parámetros correspondan a las condiciones reales de la inspección.
Consejos prácticos para tomar imágenes térmicas
Obtener una imagen térmica de calidad requiere combinar una buena cámara con una metodología adecuada de inspección.
Antes de iniciar cualquier evaluación es recomendable comprobar que la cámara se encuentre correctamente enfocada y que el objeto inspeccionado ocupe una parte importante de la imagen. Esto permite aprovechar la resolución del detector y obtener mediciones más precisas.
También es importante seleccionar el rango de temperatura adecuado para la aplicación, configurar correctamente la emisividad del material y utilizar una paleta de colores que facilite la interpretación de la escena térmica.
Durante la inspección conviene evitar reflejos producidos por superficies altamente reflectantes, ya que pueden alterar la lectura de temperatura. Asimismo, registrar imágenes radiométricas permitirá analizar posteriormente la información con mayor detalle y generar informes técnicos más completos.
Finalmente, documentar las condiciones ambientales, la distancia de inspección y el estado operativo del equipo evaluado facilitará la comparación de resultados en futuras inspecciones y mejorará la trazabilidad de los diagnósticos.
