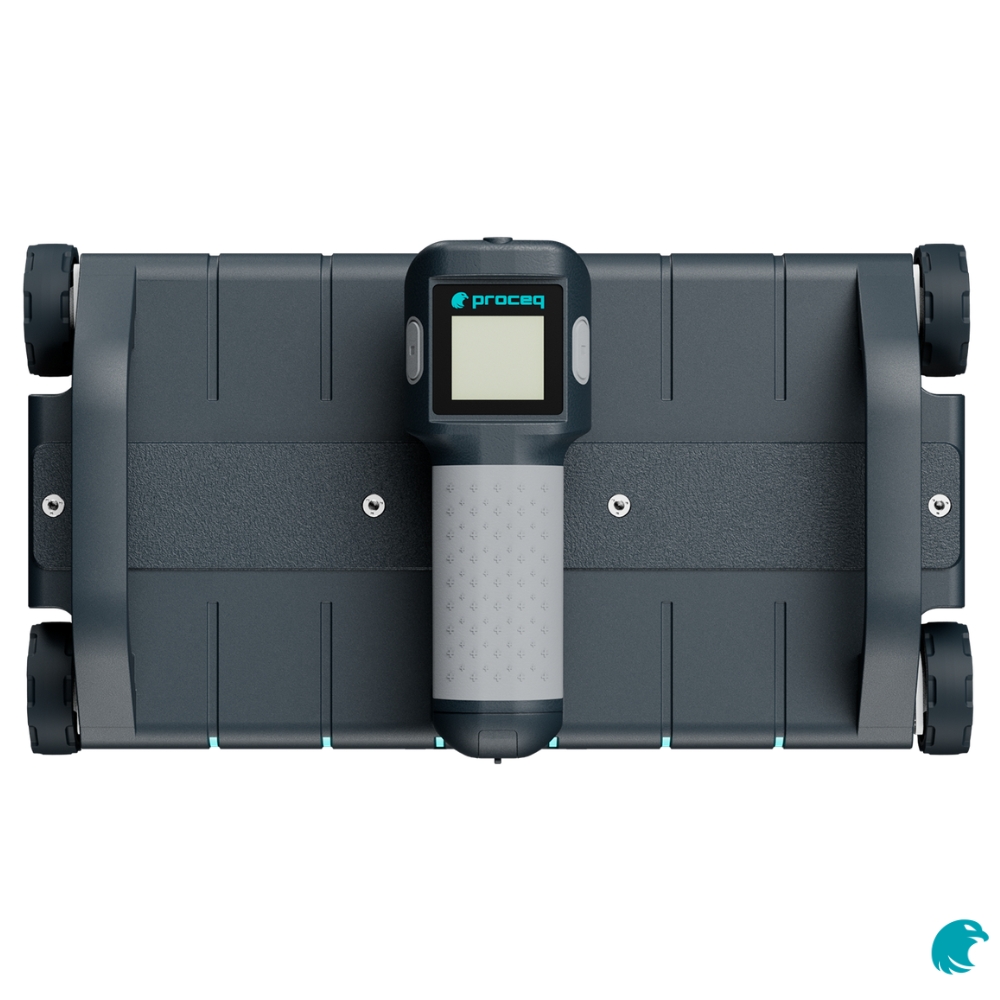

Georadar multicanal GP8100 para inspección de concreto

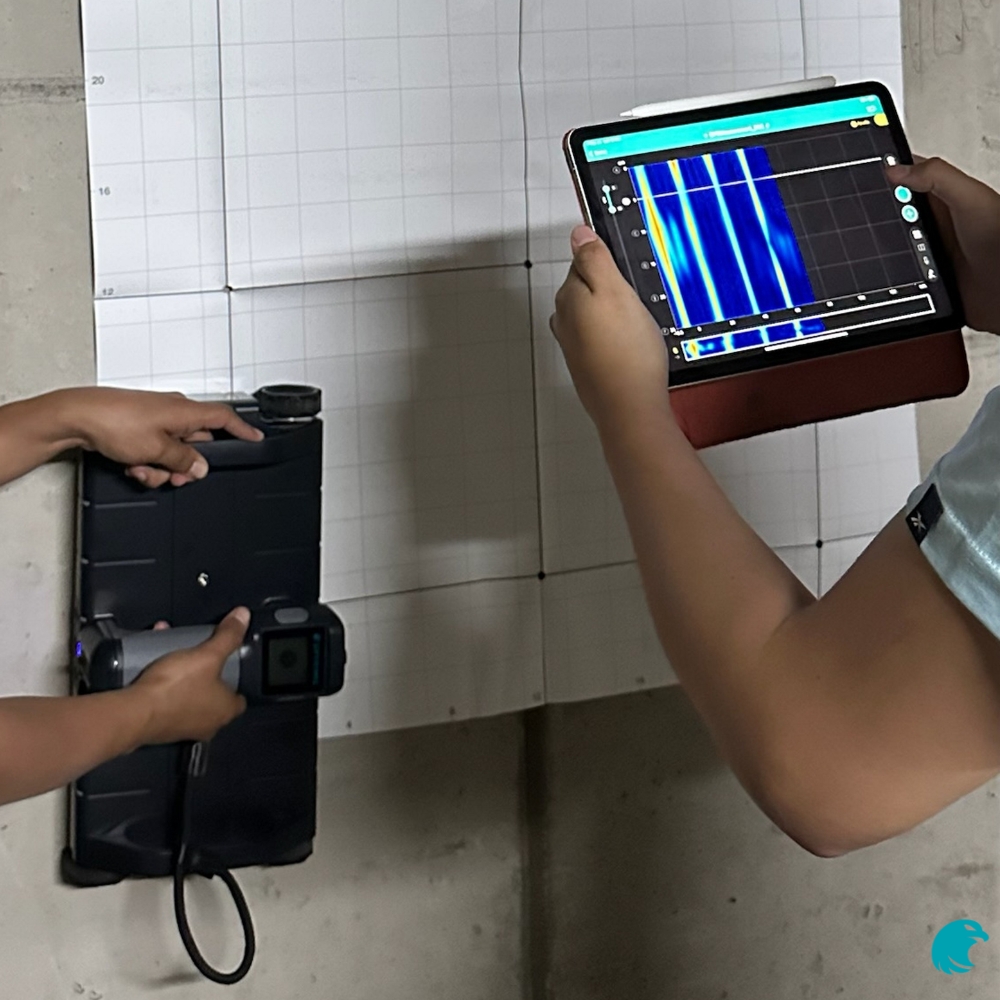

Georadar multicanal GP8100 realizando inspección de concreto

Georadar multicanal GP8100 para inspección de concreto

GP8100 es un georradar GPR portátil de alta productividad para inspección de concreto. Integra tecnología SFCW, escaneo superlínea de gran ancho y profundidad, alta densidad de datos, visualización 3D y realidad aumentada, con app móvil y reportes instantáneos para detección rápida y precisa de objetos estructurales.

Cotizar Producto

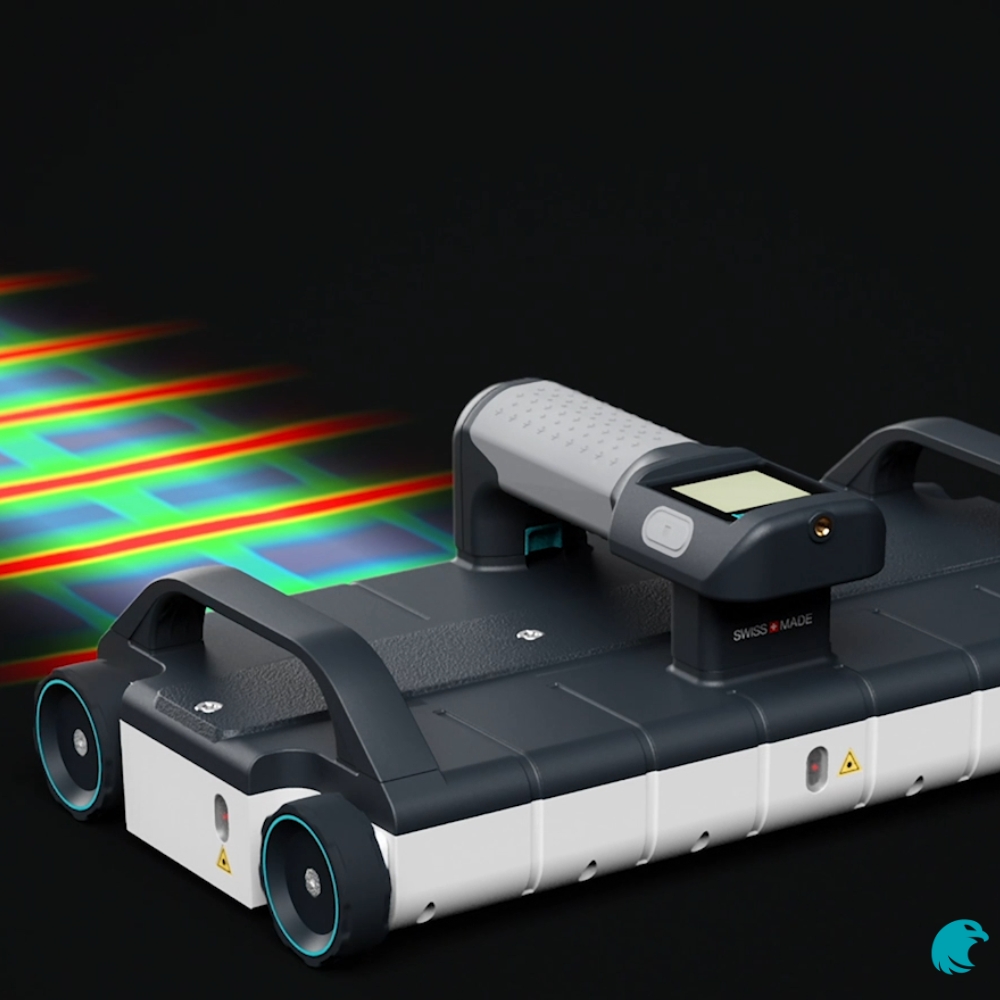

El GP8100 es el radar de penetración terrestre (GPR) más potente y productivo de la gama Proceq, diseñado para la detección rápida y precisa de objetos en estructuras de concreto. Gracias a su avanzada tecnología Stepped-Frequency Continuous-Wave (SFCW) y sus seis antenas integradas, ofrece un escaneo más amplio, profundo y detallado que cualquier otro radar portátil del mercado.

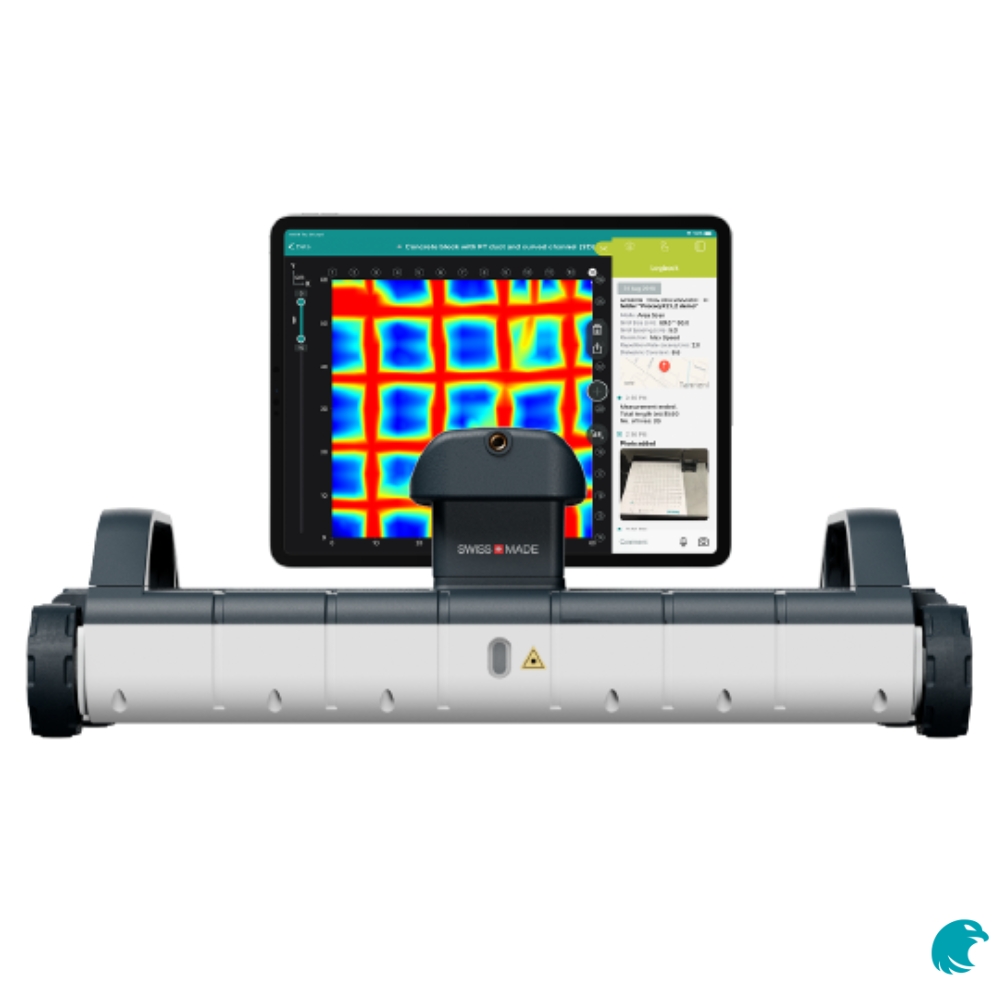

Fabricado en Suiza, combina velocidad, resolución y digitalización total, permitiendo inspecciones no destructivas con visualización 3D y realidad aumentada (AR) directamente desde un iPad mediante la Proceq GPR App.

Localización y mapeo de armaduras, tendones, tuberías y postensadosen estructuras de concreto.
Medición del espesor de losas y determinación de la profundidad de recubrimiento.
Evaluación de pavimentos asfálticos y espesor de capas.
Evaluación de la uniformidad del concreto y control de calidad en obra.
Inspección de pavimentos, puentes, muros, túneles y cimentaciones.
Documentación digital avanzada con mapas 3D, georreferenciación y generación automática de informes.

Tecnología:Radar de penetración terrestre (GPR) con onda continua de frecuencia escalonada (SFCW).
Rango de frecuencia: 400 – 4000 MHz.
Profundidad de penetración: Hasta 80 cm (31.5 in).
Anchura de escaneo efectiva: 25 cm (una pasada equivale a seis escaneos lineales).
Tasa de adquisición de datos: 1200 escaneos/segundo para máxima densidad GPR.
Antenas: 6 integradas, con separación de 8.3 cm (3.27 in) al borde frontal.
Distancia al suelo: 0.8 cm (0.32 in).
Modos de medición:
– Escaneo Superlínea (hasta 1000 m / 3280 ft)
– Escaneo de área (hasta 100 m² / 1076 ft²)
Modos de visualización:
– Superline Scan, A-Scan, vistas migradas y no migradas
– Time-Slice, vistas 3D y Realidad Aumentada (AR)
– Vista dividida y Time-Slice Pro (avanzada)
Exportación de datos: JPG, PNG, CSV, HTML, SEG-Y.
Reportes automáticos: Diario de trabajo, generación instantánea de informes y exportación vía URL.
Conectividad:
– Wi-Fi (802.11n) con enlace directo al iPad.
– Puerto USB-C para zonas con restricción de señal inalámbrica.
Alimentación: Paquete de baterías recargables (8x AA NiMH, seguras para vuelo y extraíbles).
Autonomía: 3 horas (hasta 8 h con batería externa de 10,000 mAh).
Dimensiones: 41.5 × 22.5 × 13.2 cm.
Peso: 3.0 kg (sin batería).
Software: Proceq GPR App, disponible en App Store.

El GP8100 cumple estándares internacionales utilizados en inspección estructural y evaluación no destructiva mediante Ground Penetrating Radar.

ACI 228.2R-98— Nondestructive Test Methods for Evaluation of Concrete in Structures.
ASTM D4748-10 — Determining the Thickness of Bound Pavement Layers Using Short-Pulse Radar.
ASTM D6087-08 — Evaluating Asphalt-Covered Concrete Bridge Decks Using GPR.
ASTM D6432-11 — Guide for Using the Surface Ground Penetrating Radar Method for Subsurface Investigation.
EN 302066 – ETSI — Ground Based Radar Applications; Short Range Devices; Measurement and Testing Methods.
