GP8800 es un georradar GPR portátil de alta frecuencia para inspección de hormigón. Emplea tecnología SFCW, visualización 3D y realidad aumentada, escaneos de área y superlínea, diseño ultracompacto y app móvil para detección precisa de armaduras, tendones, ductos y vacíos en espacios reducidos.

Cotizar Producto

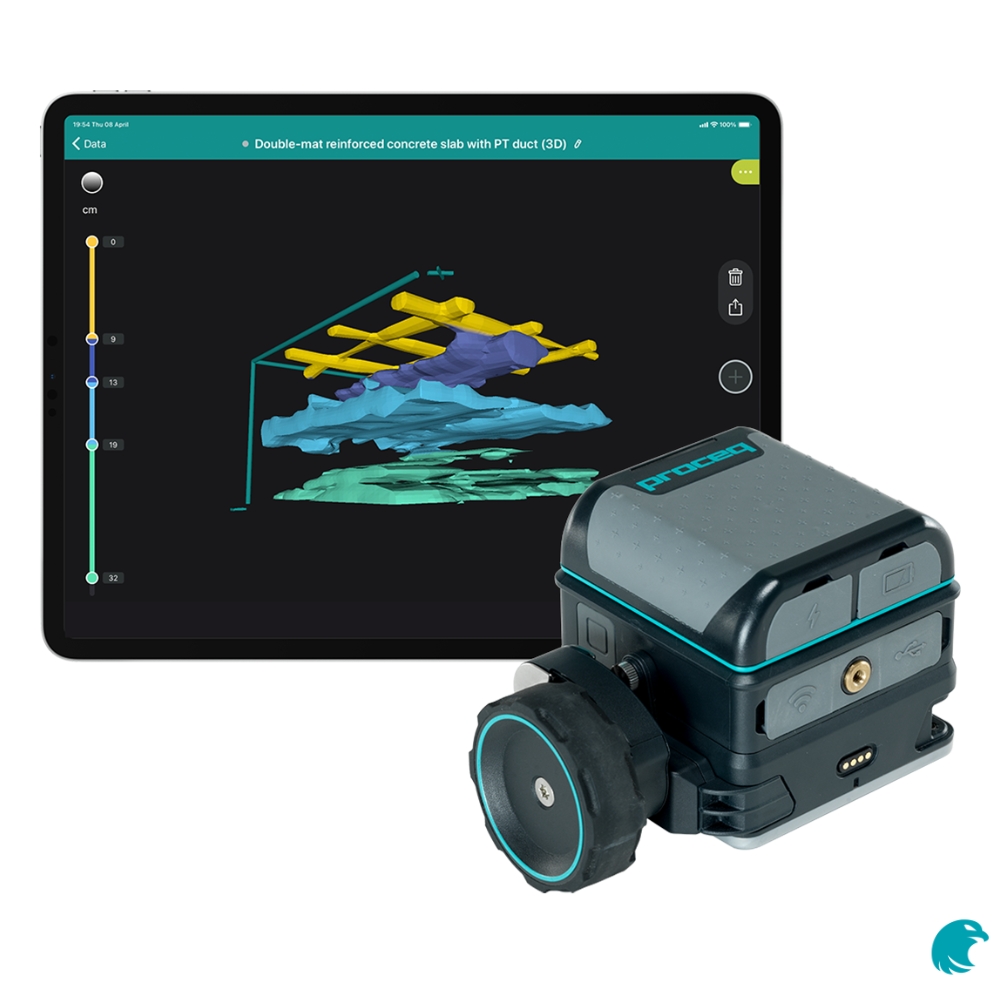

El GP8800 es el radar de penetración terrestre (GPR) más compacto y versátil de la serie Proceq, diseñado para ofrecer imágenes estructurales de alta resolución en la palma de la mano.
Fabricado en Suiza, combina la tecnología de radar SFCW (Stepped-Frequency Continuous-Wave) con un diseño ultraligero y sin cables, ideal para inspeccionar zonas estrechas, muros verticales, bordes de losas y espacios congestionados donde otros equipos no pueden acceder.

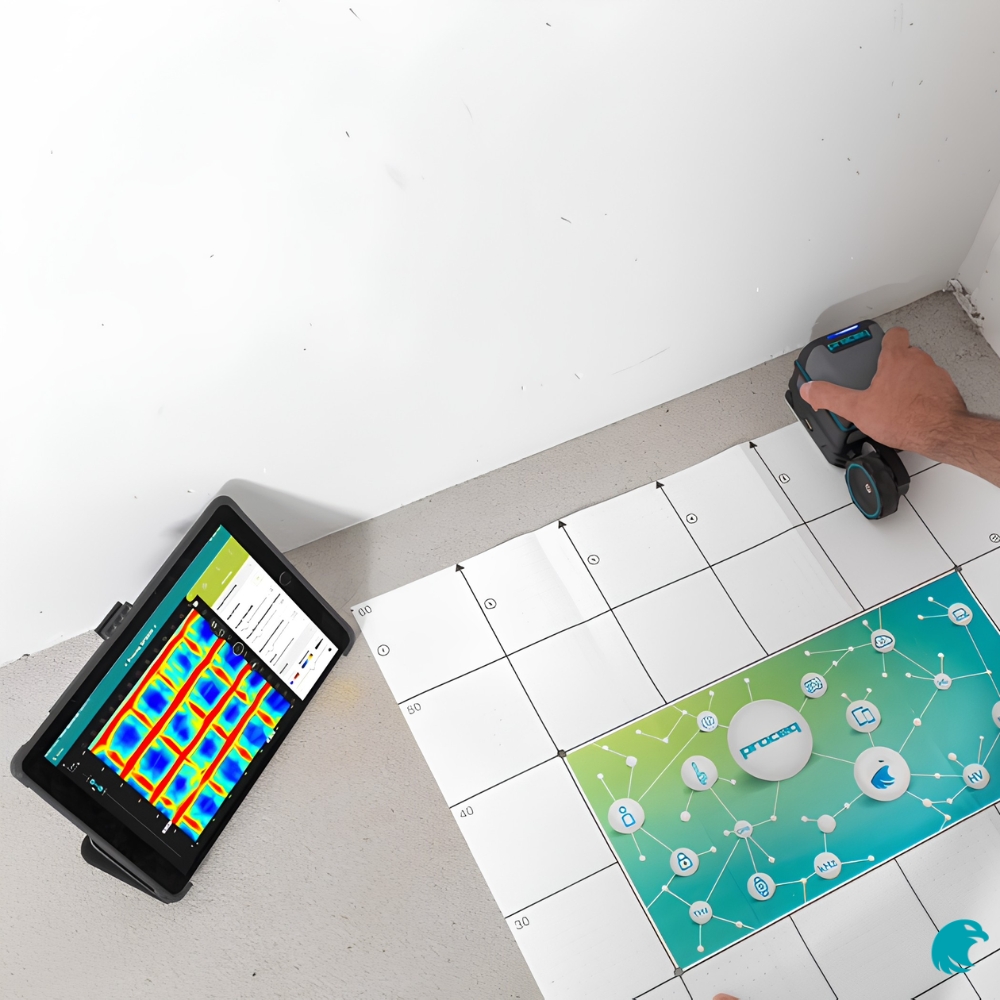

Gracias a su integración con la Proceq GPR App, el GP8800 permite realizar escaneos en tiempo real, obtener modelos 3D y vistas en realidad aumentada (AR), anotar resultados con voz o imágenes, y generar informes automáticos, todo en segundos.

Localización precisa de armaduras, tendones, tuberías y vacíosen concreto armado.

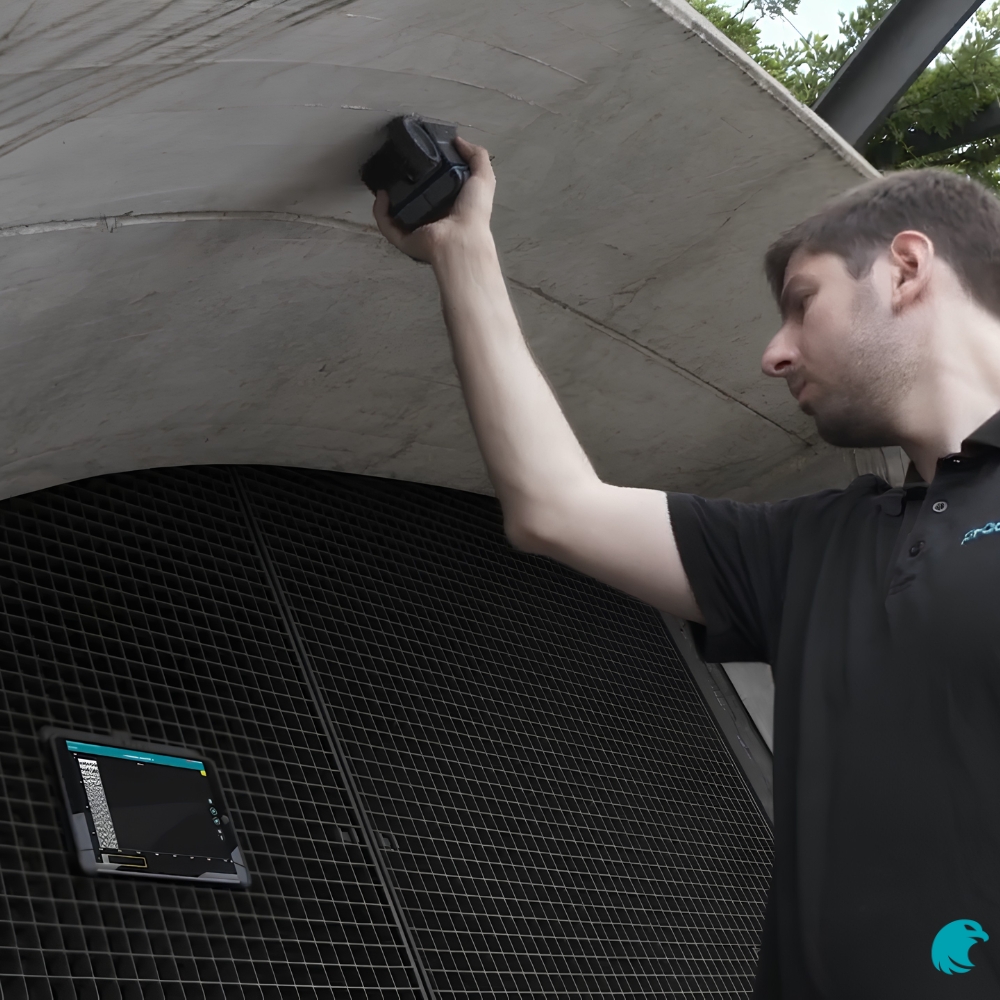

Inspección en espacios reducidos o de difícil acceso, como esquinas, bordes o debajo de tuberías.
Medición del espesor de losas y del recubrimiento del acero de refuerzo.
Evaluación de anclajes, uniones y trayectorias de cables postensados.
Mapeo de la distribución interna del refuerzo y detección de interferencias antes de perforaciones o cortes
Generación automática de informes, mapas 3D y visualización en realidad aumentada (AR).

• Tecnología: Radar de penetración terrestre (GPR) de onda continua de frecuencia modulada (SFCW).
• Rango de frecuencia: 400 – 6000 MHz.
• Profundidad de penetración: Hasta 65 cm (25.6 in).
• Antenas: 1 unidad con polarización cruzada (configuración de arrastre o lateral).
• Distancia de la antena al borde: 4.5 cm (1.77 in).
• Distancia al suelo: 0 cm (contacto directo para máxima resolución).
• Modos de visualización:
– A-Scan, vistas migradas y no migradas
– Time-Slice, vistas 3D y Realidad Aumentada (AR)
– Vista dividida y Time-Slice Pro (avanzada)
• Exportación de datos: JPG, PNG, CSV, HTML, SEG-Y.
• Reportes automáticos: Diario de trabajo, generación instantánea de informes y exportación vía URL.
• Conectividad:
– Wi-Fi y puerto USB-C para transferencia de datos o carga.
• Batería: 4 pilas AA (NiMH) recargables, seguras para transporte aéreo.
• Autonomía: 2.5 horas (hasta 8 h con batería externa de 10,000 mAh).
• Dimensiones: 8.9 × 8.9 × 7.6 cm.
• Peso: 487 g (sin batería).

El GP8800 cumple estándares internacionales utilizados en inspección estructural y evaluación no destructiva mediante Ground Penetrating Radar.

ACI 228.2R-98— Nondestructive Test Methods for Evaluation of Concrete in Structures
ASTM D4748-10 — Determining the Thickness of Bound Pavement Layers Using Short-Pulse Radar.
ASTM D6087-08 — Evaluating Asphalt-Covered Concrete Bridge Decks Using GPR.
ASTM D6432-11 — Guide for Using the Surface Ground Penetrating Radar Method for Subsurface Investigation.
EN 302066 – ETSI — Ground Based Radar Applications; Short Range Devices; Measurement and Testing Methods.
