En intervenciones sobre estructuras de concreto —como perforaciones, cortes o inspecciones— conocer la ubicación exacta del acero de refuerzo es fundamental para evitar daños estructurales. La detección de armaduras mediante equipos especializados permite identificar la posición, profundidad y características del refuerzo sin necesidad de intervenir el elemento, convirtiéndose en una herramienta clave en control de calidad e inspección estructural.
La detección de acero en concreto mediante equipos como el Profometer PM8000 se basa en el principio de corrientes inducidas, conocido como eddy current o corrientes de Foucault.
El funcionamiento puede resumirse así:
- El sensor genera un campo electromagnético alterno
- Este campo induce corrientes eléctricas en los elementos metálicos cercanos (acero de refuerzo)
- Las corrientes inducidas generan un campo secundario
- El equipo detecta las variaciones en ese campo y las interpreta
👉 Estas variaciones dependen de:
- La presencia de múltiples barras
- La distancia entre el sensor y la barra (recubrimiento)
- El diámetro del acero
- La orientación del refuerzo
💡 En términos prácticos: Cuanto más cerca y más grande sea la barra, mayor será la perturbación en el campo electromagnético.
Profometer PM8000: detección avanzada de armaduras
El Profometer PM8000 es un equipo diseñado para la detección precisa de armaduras y el análisis del recubrimiento en estructuras de concreto. A diferencia de equipos tradicionales de medición puntual, el PM8000 permite realizar escaneos continuos y generar representaciones del refuerzo, facilitando la interpretación en campo.
El sistema está orientado a proporcionar información detallada del refuerzo mediante funciones avanzadas de medición:
- Localización precisa de barras individuales
- Medición de recubrimiento con alta resolución
- Estimación del diámetro de armaduras
- Evaluación de espaciamiento entre barras
- Identificación de múltiples capas de refuerzo (según configuración)
👉 Estas capacidades permiten no solo detectar acero, sino analizar su distribución dentro del elemento.
El Profometer PM8000 incorpora distintos modos de medición que permiten adaptarse a diferentes escenarios de evaluación:
✅ Medición puntual: Permite determinar el recubrimiento en un punto específico.
✅ Escaneo lineal: Registra la variación del recubrimiento a lo largo de una trayectoria.
✅ Escaneo de área (mapping): Permite generar mapas de recubrimiento y visualizar la distribución del acero.
Uno de los principales avances del PM8000 es su capacidad de visualización en tiempo real.
El equipo permite:
- Representar gráficamente la ubicación de las barras
- Generar mapas de recubrimiento (heatmaps)
- Identificar zonas con variaciones
- Analizar la distribución del acero
👉 Esto facilita la toma de decisiones directamente en campo.

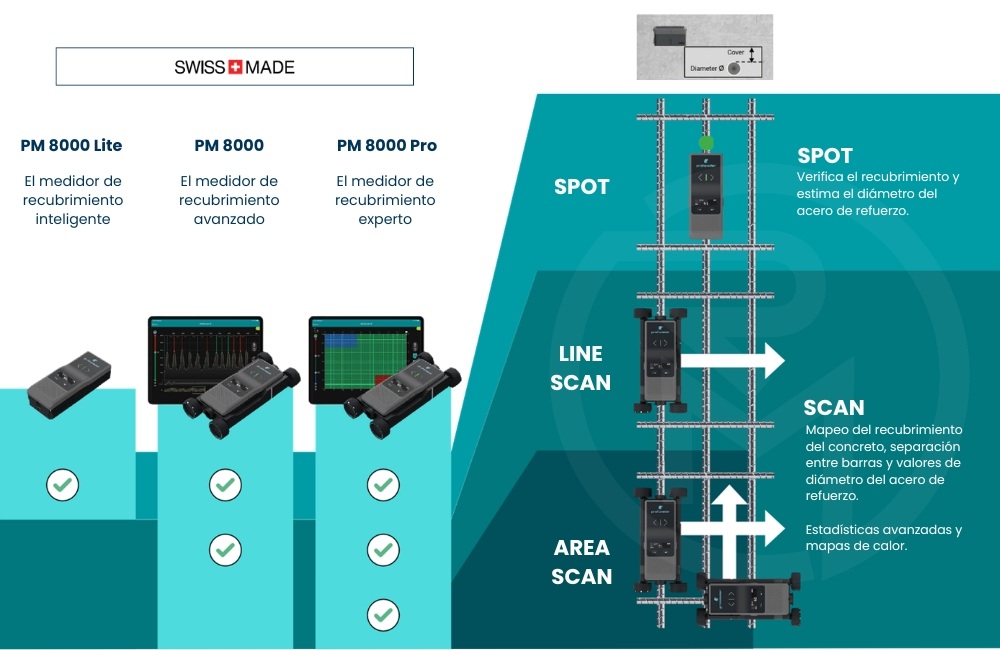

El sistema está disponible en diferentes configuraciones:
La interpretación de resultados requiere considerar:
- Interferencia entre barras cercanas
- Profundidad del recubrimiento
- Diámetro del acero
- Presencia de múltiples capas
- Condiciones del concreto
👉 Estos factores pueden afectar la respuesta electromagnética del sistema.
Equipos como el Profometer PM8000 permiten pasar de una detección puntual a un análisis más completo del refuerzo, integrando medición de recubrimiento, localización de armaduras y visualización en tiempo real.
Si deseas conocer más sobre esta tecnología o su aplicación en tus proyectos, puedes contactarnos para recibir asesoría técnica.
