Medidor de Carbonatación del Concreto CARBONTEST®

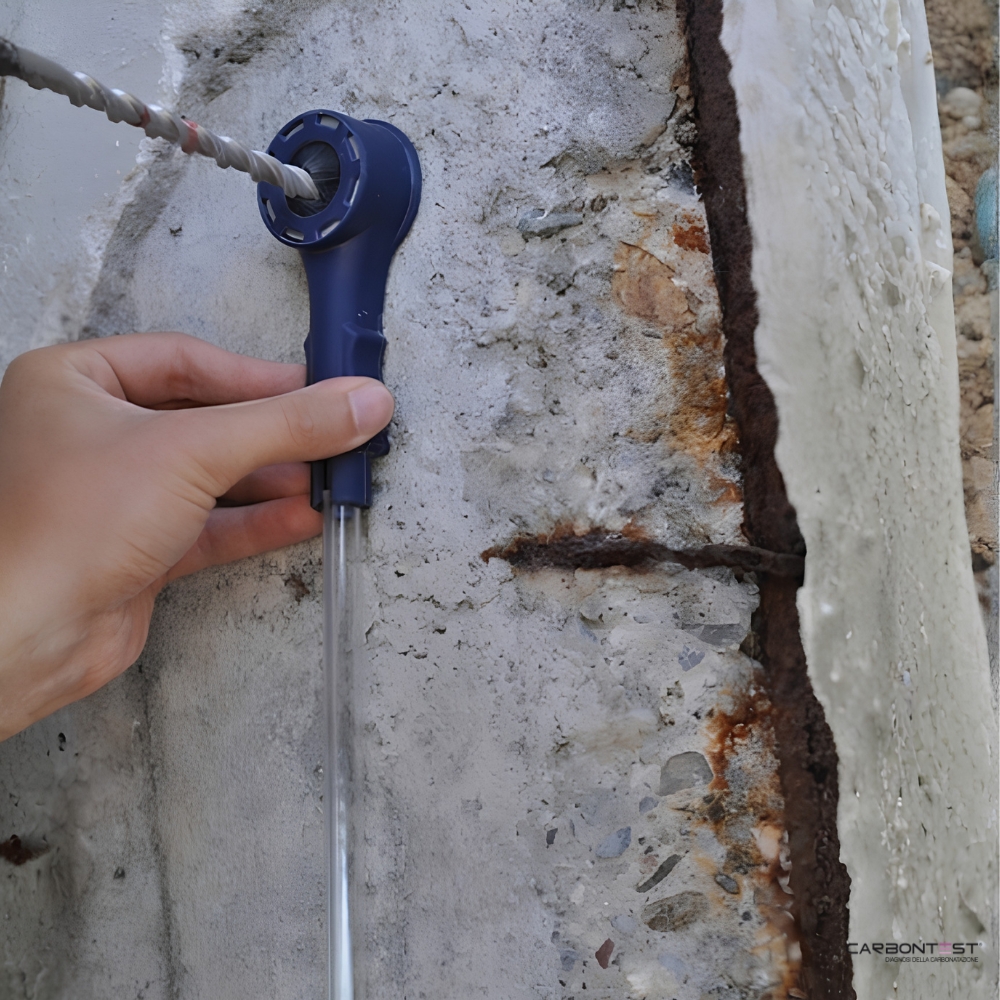

Kit para Medición de Carbonatación del Concreto CARBONTEST® realizando ensayo de profundidad de carbonatación en estructura de concreto

Medidor de Carbonatación del Concreto CARBONTEST®

El CARBONTEST® es un innovador kit profesional diseñado para medir de forma rápida, precisa y económica la profundidad de carbonatación del concreto en estructuras de concreto armado. Su método patentado permite obtener muestras mediante perforación con un taladro convencional, facilitando la evaluación del avance de la carbonatación, el diagnóstico de corrosión de armaduras y la estimación de la vida útil remanente de la estructura, conforme a la norma UNI 9944:1992. Es una solución ideal para inspección de puentes, edificios, infraestructura, plantas industriales, túneles, puertos y todo tipo de estructuras de concreto.

Cotizar Producto

El CARBONTEST® representa una evolución en los ensayos de diagnóstico de carbonatación del concreto, sustituyendo el método tradicional de extracción de testigos por un sistema mucho más práctico basado en la recolección del polvo generado durante una perforación realizada con un taladro percutor convencional.

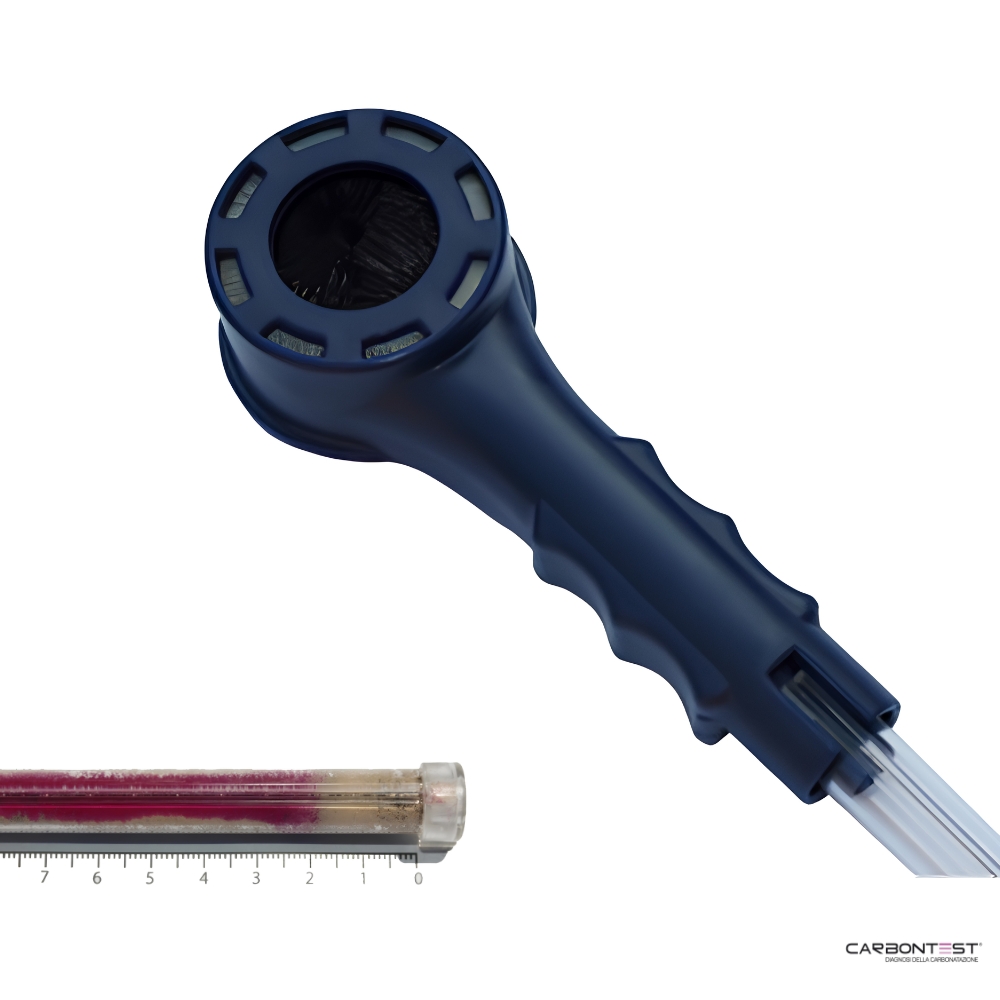

El sistema utiliza un dispositivo patentado denominado Picker, diseñado para recolectar de manera ordenada el polvo del concreto durante la perforación. Posteriormente, la muestra se analiza directamente en un tubo transparente mediante la aplicación de una solución de fenolftaleína al 1%, permitiendo identificar con gran precisión el límite entre el concreto carbonatado y el concreto alcalino sano gracias al cambio de color característico del indicador químico.

A diferencia de los métodos convencionales, CARBONTEST® reduce considerablemente el tiempo de inspección, minimiza el daño sobre la estructura y puede ser operado por un solo inspector sin necesidad de equipos especializados. Cada ensayo puede realizarse en aproximadamente dos minutos, lo que permite inspeccionar un gran número de puntos durante una misma jornada de trabajo.

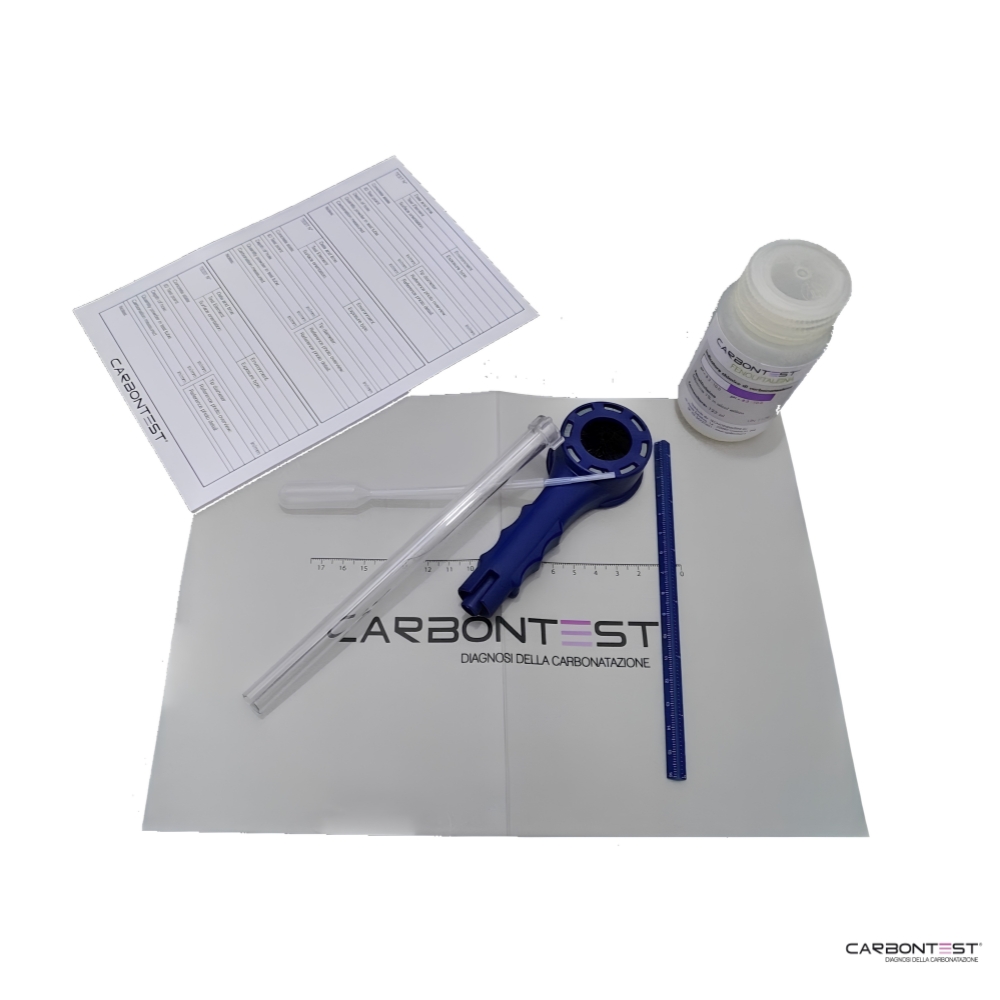

El kit incluye todos los accesorios necesarios para realizar el ensayo, desde el sistema de recolección del polvo hasta el reactivo químico, herramientas de medición y materiales para sellar la perforación una vez concluida la prueba. Únicamente se requiere un taladro percutor convencional para efectuar el muestreo.

Uno de los mayores beneficios del sistema es el software CARBONTEST® Report, que permite organizar automáticamente todas las mediciones realizadas en campo, generar diagramas de propagación de la carbonatación, elaborar informes técnicos profesionales y estimar la vida útil residual de la estructura analizada mediante modelos de evolución del fenómeno. El software genera reportes editables en formato Microsoft Word (.docx), facilitando la documentación técnica para consultoras, laboratorios, empresas constructoras e ingenieros estructurales.

Gracias a su rapidez, precisión y facilidad de uso, CARBONTEST® se ha convertido en una herramienta de referencia para la evaluación de la durabilidad del concreto y el diagnóstico preventivo de estructuras de concreto armado sometidas a ambientes urbanos, industriales y marinos.

Evaluación de la profundidad de carbonatación en estructuras de concreto armado.
Inspección de puentes de concreto.
Diagnóstico de edificios existentes.
Evaluación de estructuras industriales.
Inspección de plantas de tratamiento de agua.
Evaluación de muelles, puertos y estructuras marítimas.
Diagnóstico de túneles y obras subterráneas.
Inspección de estacionamientos y losas de concreto.
Evaluación de columnas, vigas y muros estructurales.
Monitoreo del deterioro por carbonatación en infraestructura crítica.
Estudios de durabilidad del concreto.
Programas de mantenimiento predictivo.
Evaluación de riesgo de corrosión de armaduras.
Estimación de la vida útil residual de estructuras.
Inspección previa a trabajos de rehabilitación estructural.
Control de calidad en laboratorios de materiales.
Investigaciones patológicas del concreto.
Estudios de diagnóstico estructural para consultoras e ingeniería civil.

Método de ensayo mediante recolección de polvo durante perforación.
Procedimiento conforme a la norma UNI 9944:1992.
Utiliza un taladro percutor convencional (no incluido).
Sistema patentado de recolección de muestras Picker.
Análisis químico mediante solución alcohólica de fenolftaleína al 1 %.
Rango de reacción del indicador químico: pH 8.3 a pH 10.0.
Tiempo aproximado por ensayo: 2 minutos.
Ensayos realizados por un solo operador.
Método no destructivo de mínima intervención.
Orificio de inspección de aproximadamente 10 mm, fácilmente reparable.

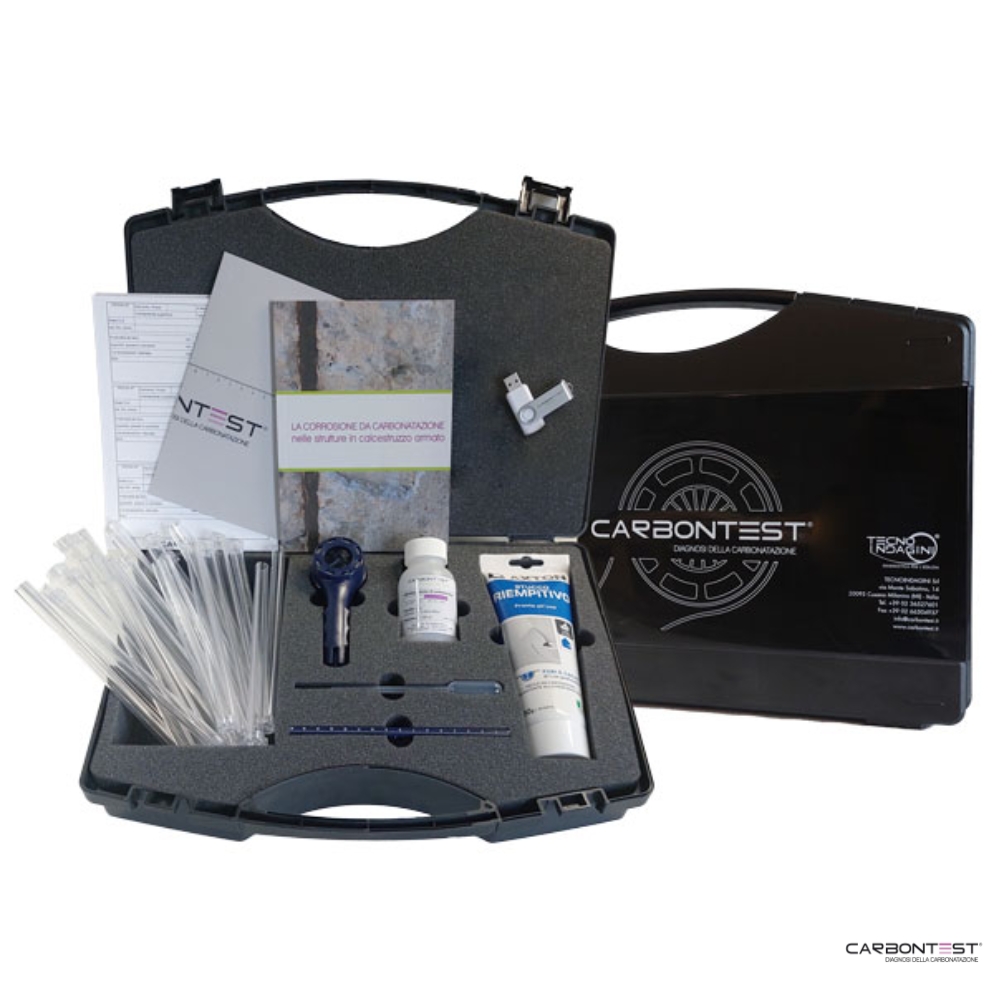

Kit portátil suministrado en maletín de polipropileno de 39 × 34 × 14 cm.
Incluye 25 tubos de ensayo transparentes para análisis de muestras.
Regla graduada para medir la profundidad del orificio y la longitud de la muestra.
Pipeta Pasteur para aplicación precisa del reactivo.
Cartucho de mortero para sellado del orificio después del ensayo.
Formularios de inspección para registro de datos en campo.
Manual científico sobre el fenómeno de carbonatación.
Software CARBONTEST® Report incluido para procesamiento de resultados.

Software CARBONTEST® Report

Organización automática de las mediciones realizadas.
Creación de bases de datos de inspección.
Elaboración de informes técnicos profesionales.
Generación automática de reportes en formato .docx.
Construcción de diagramas de propagación de carbonatación.
Estimación de la vida útil residual de la estructura.
Incorporación de fotografías durante la inspección.
Clasificación de resultados por elementos estructurales.
Exportación de informes editables.
Licencia para instalación en hasta 3 computadoras.
Activación mediante conexión a Internet.
Compatible con Microsoft Word y sistemas Windows compatibles.

El sistema CARBONTEST® ha sido desarrollado para la evaluación de la profundidad de carbonatación en estructuras de concreto, siguiendo procedimientos reconocidos internacionalmente para el diagnóstico de durabilidad y corrosión del acero de refuerzo.

UNI 9944:1992 – Corrosion and Protection of Reinforcement in Concrete Structures – Determination of Carbonation Depth
EN 14630 – Products and Systems for the Protection and Repair of Concrete Structures – Test Methods – Determination of Carbonation Depth in Hardened Concrete
RILEM CPC-18 – Measurement of Hardened Concrete Carbonation Depth
BS EN 12504-1 – Testing Concrete in Structures – Cored Specimens
EN 1504 – Products and Systems for the Protection and Repair of Concrete Structures
fib Model Code for Concrete Structures – Durability Assessment of Reinforced Concrete
ACI 201.2R – Guide to Durable Concrete
ISO 1920 – Testing of Concrete
ASTM C876 – Standard Test Method for Corrosion Potentials of Uncoated Reinforcing Steel in Concrete (como ensayo complementario para la evaluación del riesgo de corrosión)
ASTM C1152 y ASTM C1218 (complementarias cuando la evaluación de durabilidad incluye análisis de cloruros).
