Equipo para Ensayo Sónico Cross-Hole (CSL) en Pilotes CHAMP-Q

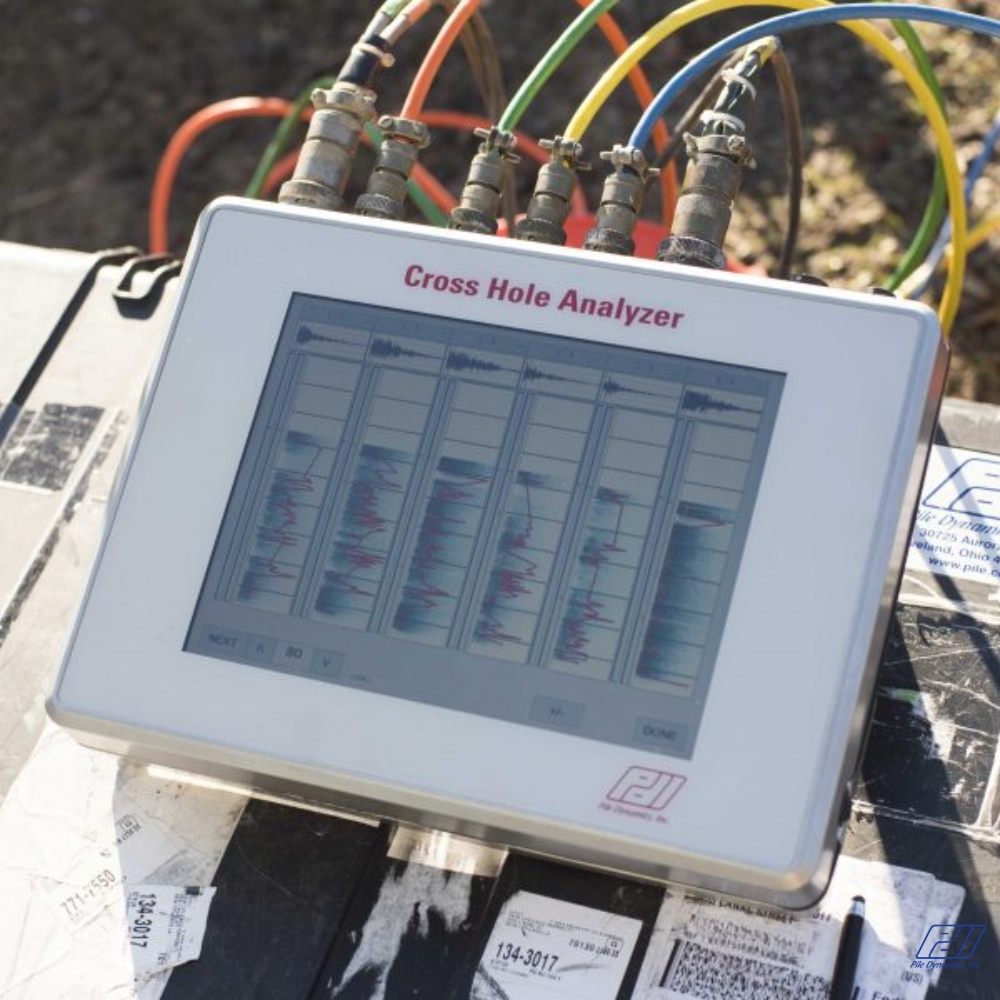

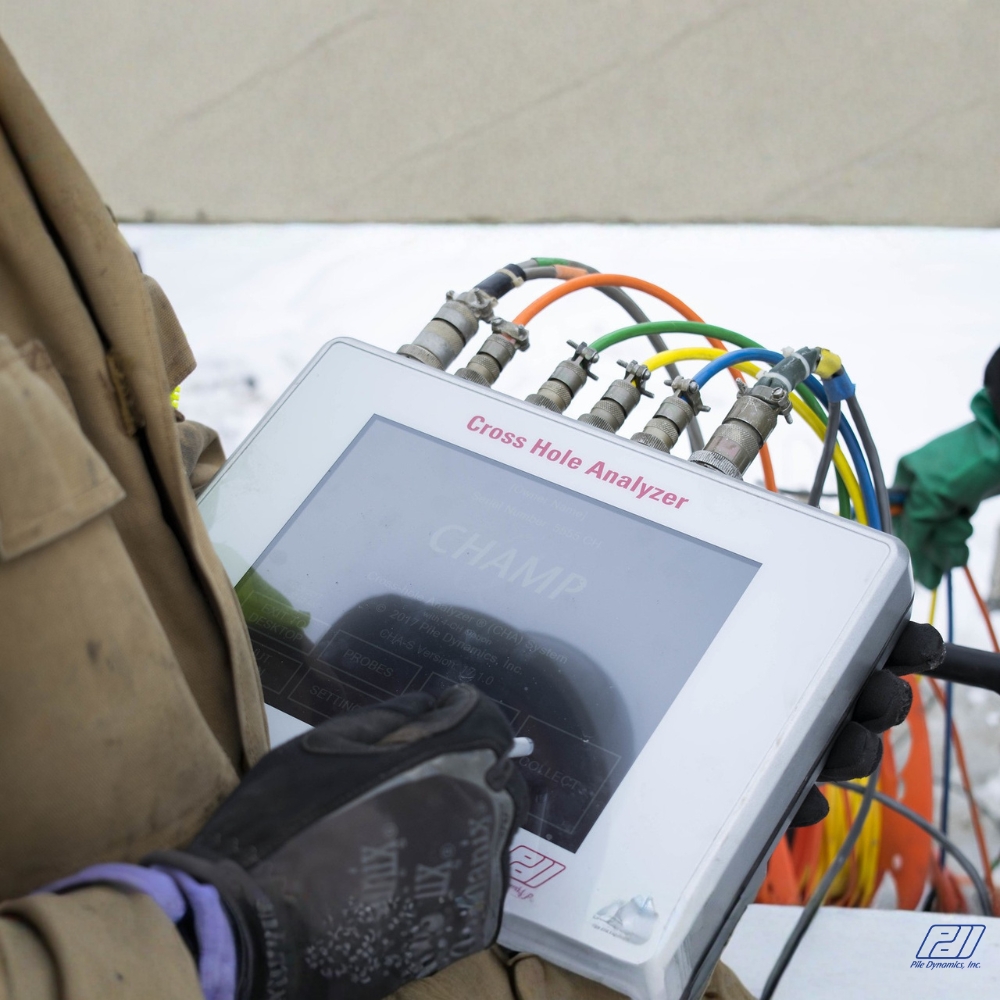

Equipo para Ensayo Sónico Cross-Hole CSL CHAMP-Q realizando evaluación de integridad en pilotes de cimentación profunda

Equipo para Ensayo Sónico Cross-Hole (CSL) en Pilotes CHAMP-Q

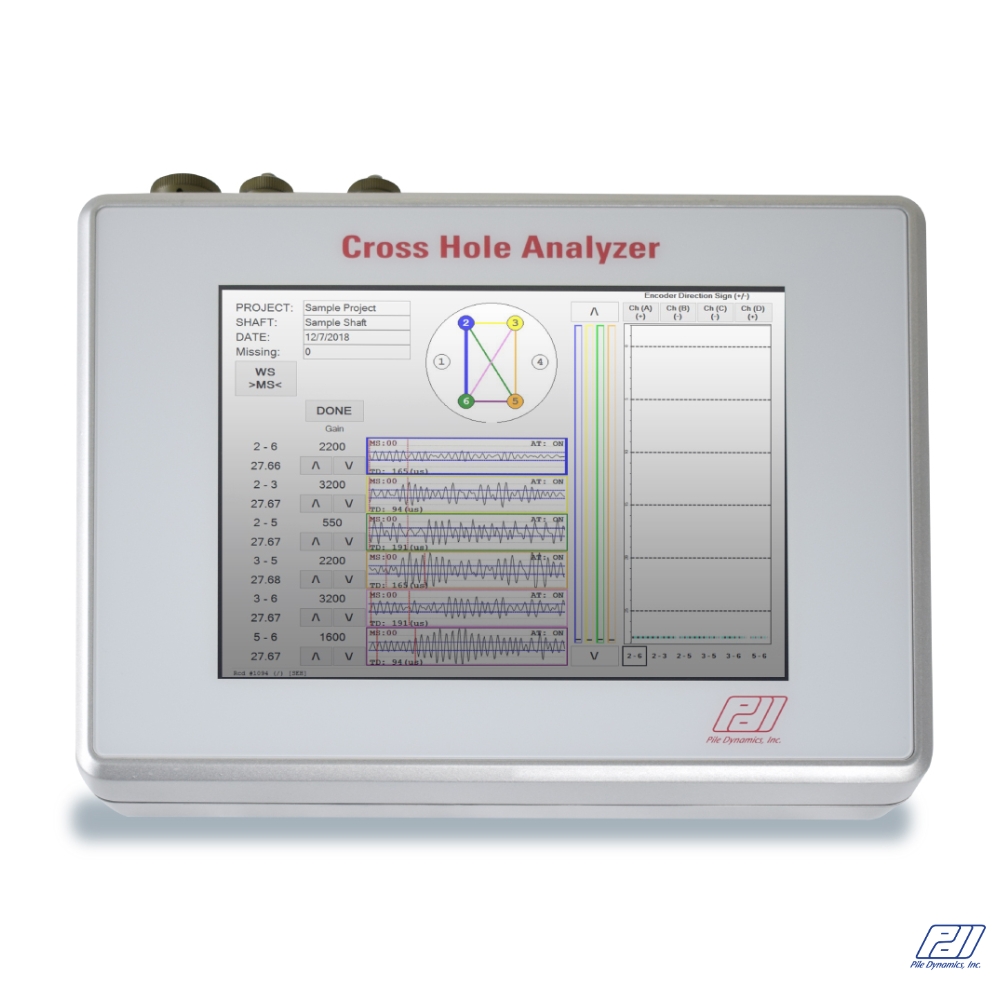

El CHAMP-Q de Pile Dynamics es un analizador ultrasónico de alto desempeño diseñado para evaluar la calidad, continuidad e integridad del concreto en pilotes perforados, pilotes colados in situ, muros pantalla y otras cimentaciones profundas mediante el método Cross-Hole Sonic Logging (CSL). Su tecnología permite detectar vacíos, segregaciones, inclusiones, zonas de baja calidad y defectos internos que no pueden identificarse mediante inspección visual.

Cotizar Producto

El CHAMP-Q (Cross-Hole Analyzer) es uno de los sistemas más avanzados del mercado para la evaluación de integridad de cimentaciones profundas mediante ensayos sónicos Cross-Hole (CSL).

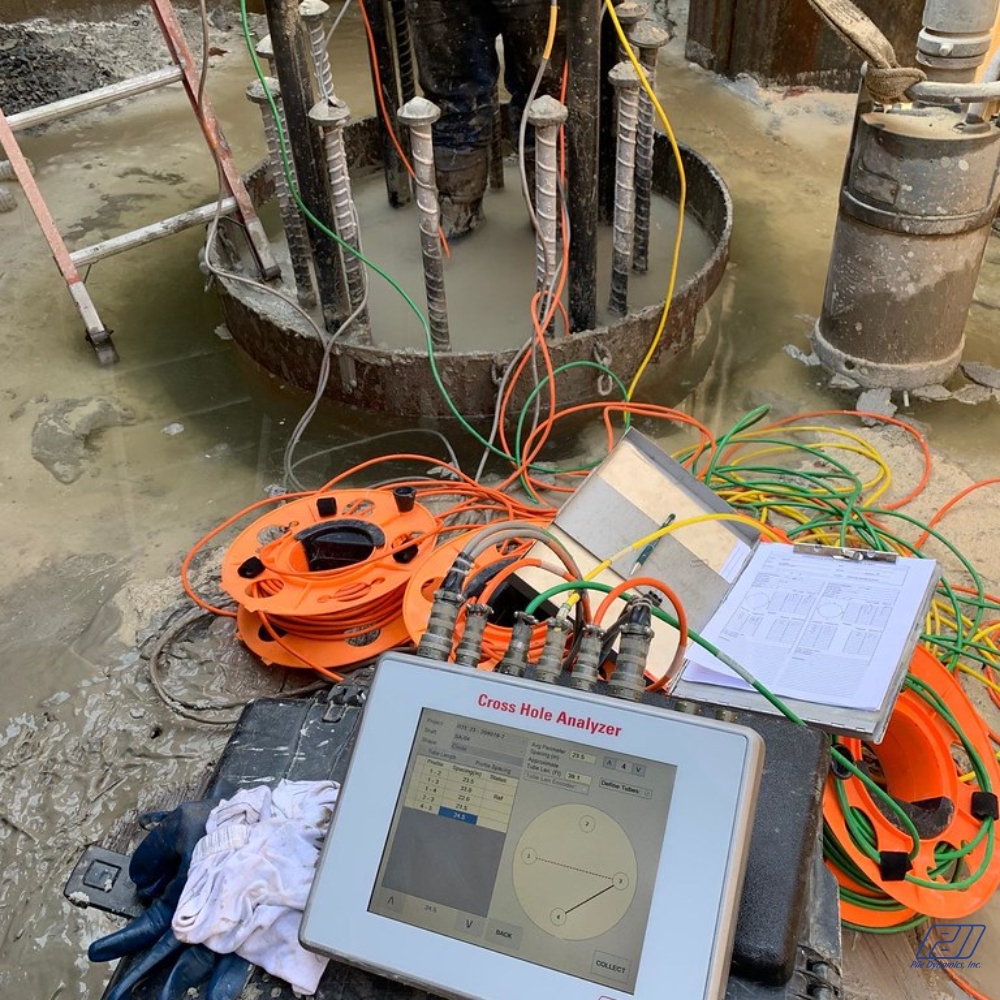

El equipo utiliza sondas transmisoras y receptoras que se introducen en tubos de acceso previamente instalados dentro del pilote durante su construcción. Una señal ultrasónica de alta frecuencia atraviesa el concreto y es captada por las demás sondas, permitiendo analizar la velocidad de propagación, energía y tiempo de llegada de la onda a diferentes profundidades.

Gracias a su configuración de cuatro canales, el CHAMP-Q permite trabajar simultáneamente con hasta cuatro tubos de acceso y obtener hasta seis perfiles de inspección en una sola pasada, reduciendo significativamente los tiempos de ensayo en comparación con sistemas convencionales.

Su potente software CHA-W permite visualizar diagramas de cascada, tiempos de primera llegada (FAT), velocidad de onda, energía de señal y ubicación de defectos, proporcionando un análisis completo de la calidad del concreto. Para investigaciones avanzadas, el sistema puede complementarse con el software tomográfico PDI-TOMO para generar reconstrucciones tridimensionales de zonas sospechosas.

El CHAMP-Q es ampliamente utilizado en proyectos de infraestructura crítica, puentes, viaductos, edificios de gran altura, puertos, centrales hidroeléctricas, minería y cimentaciones especiales donde la calidad del concreto es un requisito fundamental para la seguridad estructural.

Evaluación de integridad de pilotes perforados (Drilled Shafts).
Inspección de pilotes colados in situ.
Ensayos en pilotes barrenados.
Control de calidad de cimentaciones profundas.
Evaluación de muros pantalla y pantallas de concreto.
Inspección de pilotes de grandes diámetros.
Detección de vacíos internos en pilotes.
Identificación de segregaciones de concreto.
Localización de inclusiones y defectos constructivos.
Verificación de continuidad estructural en cimentaciones.
Evaluación de pilotes para puentes y viaductos.
Control de calidad en proyectos mineros.
Inspección de cimentaciones para edificios de gran altura.
Evaluación de estructuras portuarias y marítimas.
Verificación de calidad del concreto en obras hidroeléctricas.
Análisis tomográfico tridimensional de defectos mediante PDI-TOMO.
Programas de aseguramiento y control de calidad en infraestructura crítica.

Unidad Principal

Método de ensayo: Cross-Hole Sonic Logging (CSL).
Configuración: Sistema de 4 canales.
Capacidad de inspección: Hasta 4 sondas simultáneas.
Perfiles obtenidos por pasada: Hasta 6 perfiles.
Pantalla táctil capacitiva a color.
Tamaño de pantalla: 10.4 pulgadas.
Resolución: 1024 × 768 píxeles.
Pantalla legible bajo luz solar.
Sistema operativo: Microsoft Windows® 10.
Memoria interna SSD: mínimo 128 GB.
Puertos USB: 4.
Puerto Ethernet.
Salida HDMI.
Convertidor A/D de 12 bits.
Frecuencias de muestreo seleccionables:
- 500 kHz.
- 1 MHz.
- 2 MHz.
Precisión equivalente:
- 2 μs.
- 1 μs.
- 0.5 μs.
Velocidad de escaneo: 32 escaneos por segundo.
Alimentación: batería interna de 12 V.
Autonomía: hasta 4 horas continuas.
Tiempo de carga: máximo 6 horas.
Dimensiones: 320 × 250 × 68 mm.
Peso: 5 kg.

Sondas Ultrasónicas

Longitud: 215 mm.
Diámetro: 25 mm.
Elemento transductor: cerámica.
Carcasa: latón niquelado.
Codificador de profundidad independiente para cada sonda.
Distancia máxima entre sondas: 3 m.
Frecuencia nominal del transmisor: 45-59 kHz.
Voltaje del transmisor: hasta 800 V.
Resistencia a presión: hasta 175 m de profundidad.

Cables

Longitudes disponibles:
- 60 m.
- 100 m.
- 150 m.
Cubierta exterior de poliuretano de alta resistencia.
Identificación mediante código de colores.
Compatible con trípode de despliegue o sistemas motorizados.

Software Incluido

CHA-W Software

Visualización simultánea de hasta 6 perfiles.
Diagramas acústicos tipo Waterfall.
Detección automática de First Arrival Time (FAT).
Análisis de velocidad ultrasónica.
Evaluación de energía y amplitud de señal.
Identificación rápida de defectos.
Generación de reportes profesionales.
Exportación y almacenamiento de datos.
Historial de inspecciones.

Software Opcional

PDI-TOMO

Reconstrucción tomográfica 3D.
Visualización avanzada de defectos.
Evaluación detallada de zonas críticas.
Análisis tridimensional de pilotes y cimentaciones profundas.

El CHAMP-Q cumple y supera las principales normativas internacionales utilizadas para evaluación de integridad de cimentaciones profundas mediante ensayos sónicos Cross-Hole.

ASTM D6760 – Standard Test Method for Integrity Testing of Concrete Deep Foundations by Ultrasonic Crosshole Testing
NF P 94-160-1 – Contrôle des Fondations Profondes par Auscultation Sonique
FHWA NHI-18-024 – Drilled Shafts: Construction Procedures and LRFD Design Methods
ACI 336.3R – Report on Design and Construction of Drilled Piers
ACI 543R – Guide to Design, Manufacture and Installation of Concrete Piles
EN 1536 – Execution of Special Geotechnical Works – Bored Piles
ICE Specification for Piling and Embedded Retaining Walls
DFI QA/QC Guidelines for Drilled Shafts
Eurocode 7 – Geotechnical Design
International Recommendations for Crosshole Sonic Logging (CSL) Testing of Deep Foundations
