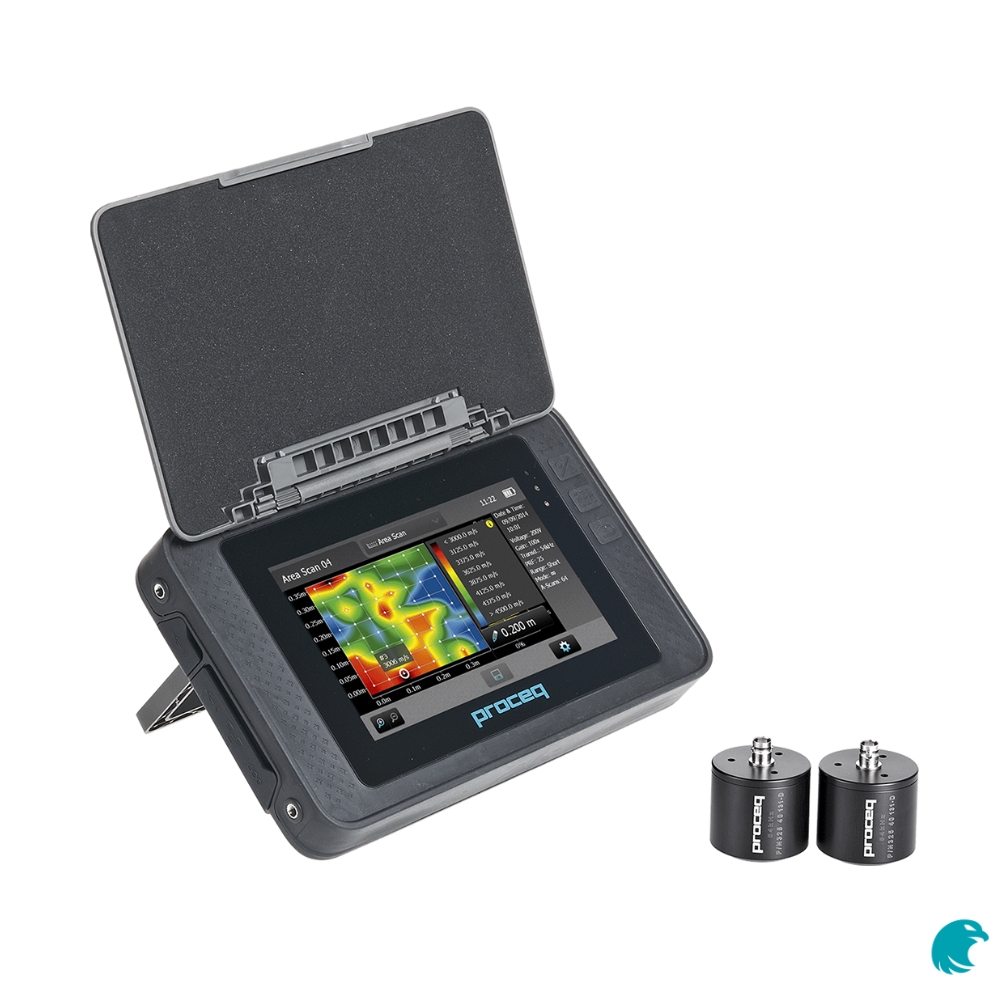

El Pundit PL-200 es un equipo de ultrasonido para concreto diseñado para realizar ensayos no destructivos mediante velocidad de pulso ultrasónico (UPV). Permite evaluar la calidad, uniformidad e integridad del concreto, así como detectar anomalías y realizar diferentes mediciones en elementos estructurales sin causar daños. Su diseño modular permite adaptarlo a distintas aplicaciones de inspección y diagnóstico.
El Pundit PL-200 es un equipo de ultrasonido diseñado para realizar ensayos no destructivos en concreto mediante la medición de la velocidad de pulso ultrasónico. Permite analizar cómo se propagan las ondas ultrasónicas a través del material para obtener información sobre su uniformidad, calidad e integridad.

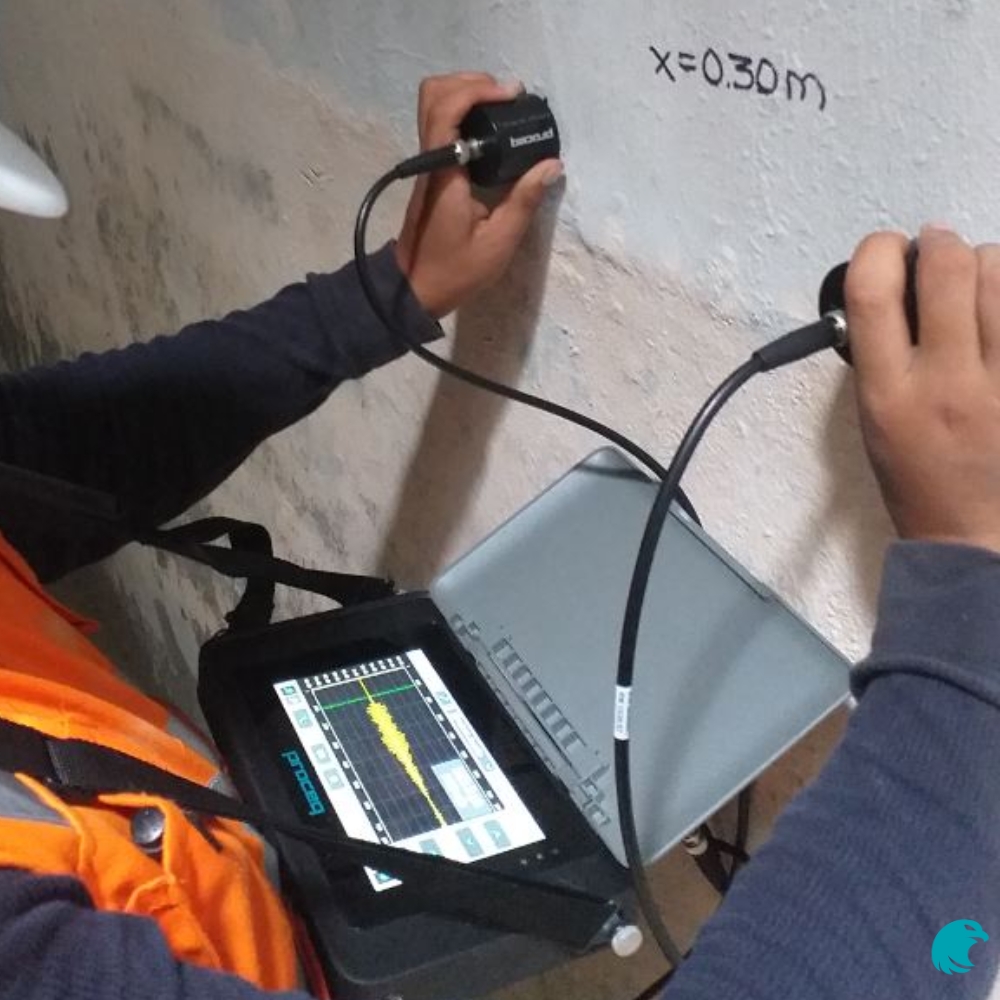

Su sistema de medición permite identificar variaciones en el comportamiento del concreto y detectar posibles anomalías, como grietas, vacíos o zonas con características diferentes, sin necesidad de dañar el elemento estructural.

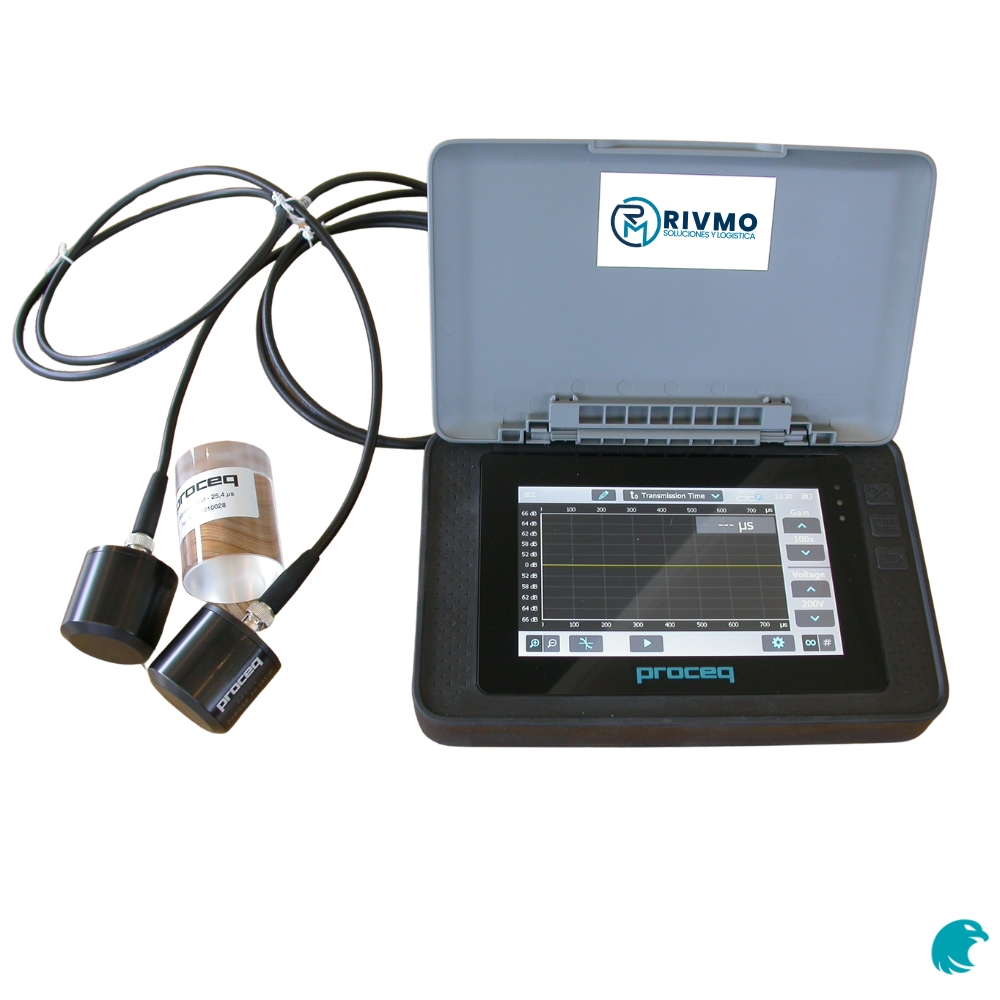

El equipo cuenta con una pantalla táctil a color de 7 pulgadas, memoria interna de 8 GB y diferentes funciones de medición y registro de datos, permitiendo realizar los ensayos directamente en campo y revisar los resultados durante la inspección.

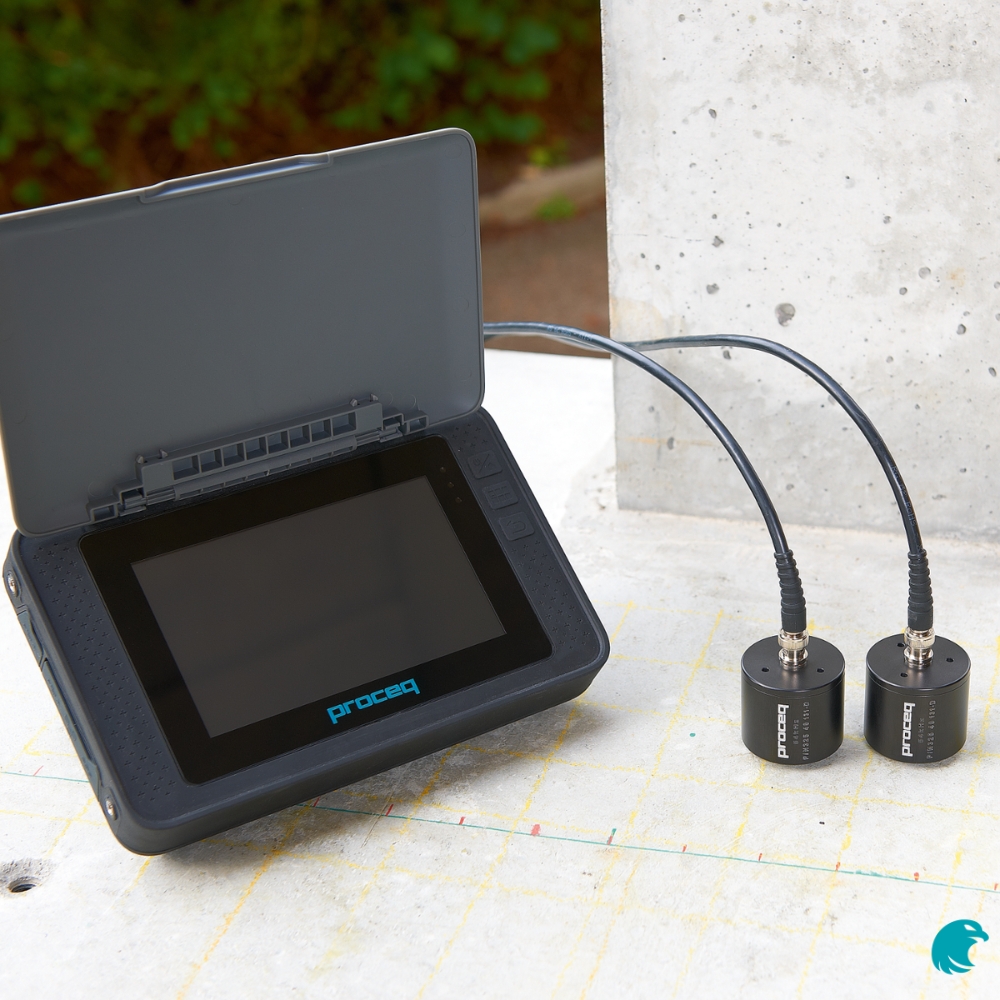

Además, su diseño modular permite utilizar diferentes transductores de velocidad de pulso, adaptando la medición al tipo, tamaño y características del elemento que se desea evaluar.

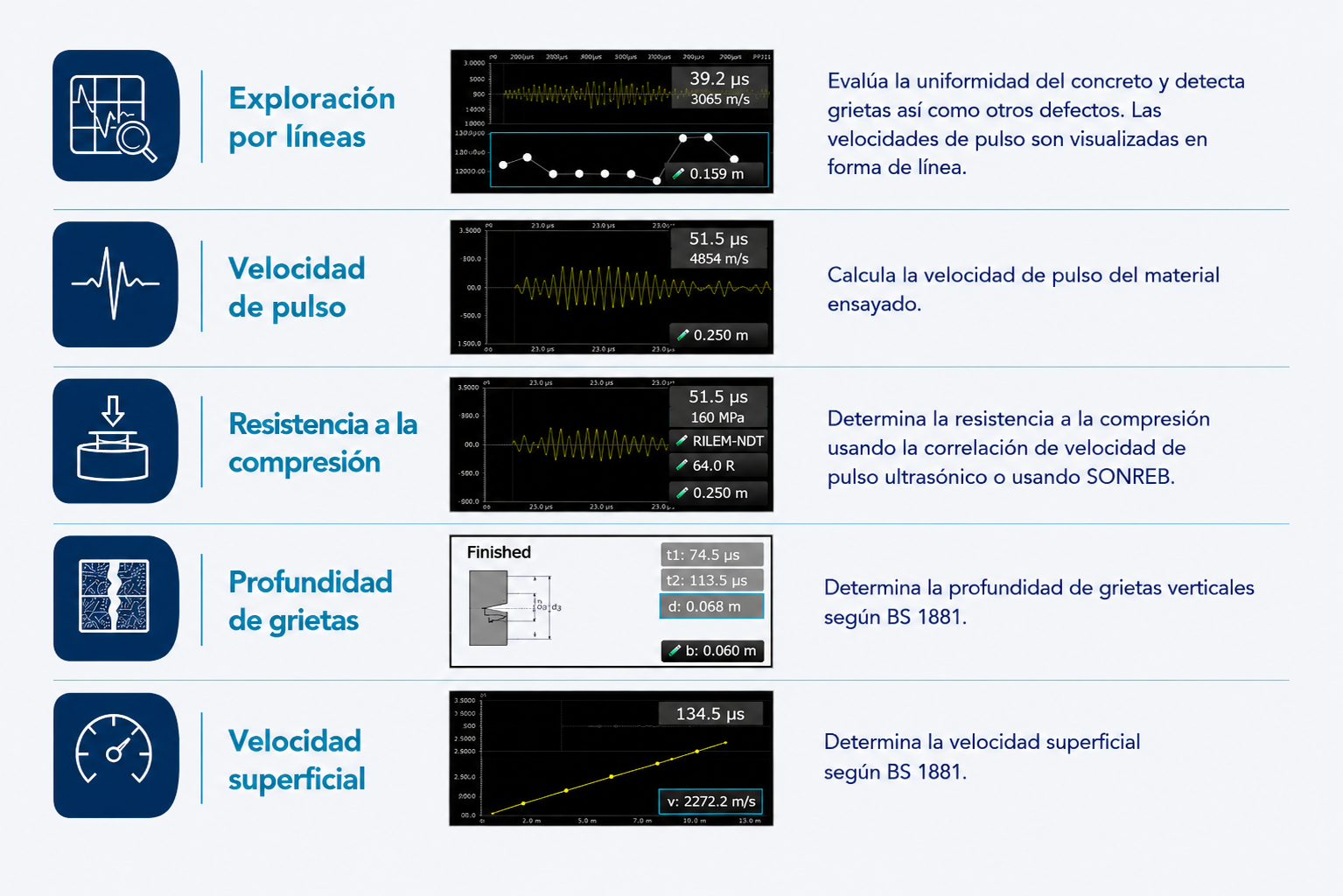

El Pundit PL-200 permite realizar diferentes mediciones para la evaluación de elementos de concreto:
El Pundit PL-200 incorpora funciones adicionales que amplían sus posibilidades de inspección y análisis.

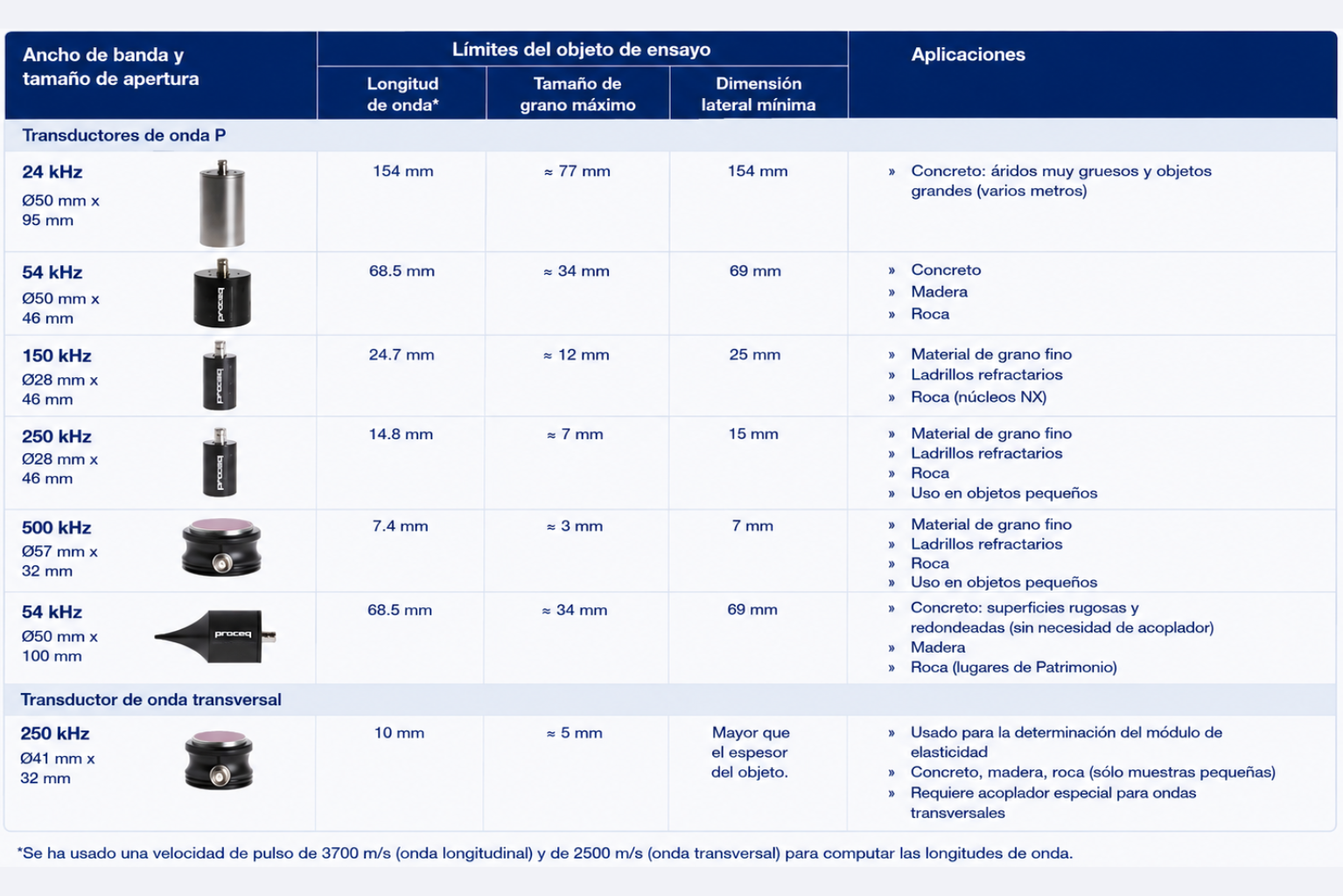

Una de las principales ventajas del Pundit PL-200 es la posibilidad de utilizar diferentes transductores de velocidad de pulso. La selección del transductor permite adaptar el ensayo a diferentes tamaños, materiales y condiciones del elemento inspeccionado.
El sistema contempla transductores con frecuencias de 24, 54, 150, 250 y 500 kHz, además de un transductor de onda transversal de 250 kHz.
Esta variedad permite realizar inspecciones tanto en elementos de concreto de mayor tamaño como en materiales de grano más fino y objetos de dimensiones reducidas.
El Pundit PL200 puede utilizarse en diferentes aplicaciones de evaluación no destructiva de estructuras de concreto.
| Característica | Especificación |
|---|---|
| Tecnología | Medición de velocidad de pulso ultrasónico (UPV) |
| Rango de medición | 0.1 – 7930 μs |
| Resolución | 0.1 μs (<793 μs) / 1 μs (>793 μs) |
| Frecuencia de transductores | 24 kHz a 500 kHz |
| Voltaje de pulso | 100 – 450 Vpp |
| Ancho de banda | 20 – 500 kHz |
| Ganancia del receptor | 1x – 10,000x (0–80 dB) |
| Pantalla | Táctil a color de 7” (800 × 480 píxeles), alta resolución |
| Memoria interna | 8 GB (hasta 100,000 escaneos A) |
| Procesador | Doble núcleo con soporte para periféricos y comunicación externa |
| Batería | Polímero de litio 3.6 V / 14 Ah (autonomía >8 h) |
| Condiciones de operación | -10 °C a +50 °C, <95 % HR (sin condensación) |
| Protección | IP54 (resistente al polvo y salpicaduras) |
| Alimentación | Fuente de carga rápida y conexión USB |
| Dimensiones / Peso | Compacto, ergonómico y diseñado para entornos de obra |
| Transductores incluidos | 2 transductores de 54 kHz con cables BNC de 1.5 m |
| Software | PL-Link para análisis, almacenamiento y exportación de datos |
| Compatibilidad | Unidades métricas e imperiales, interfaz multilingüe |
El Pundit PL200 cumple estándares internacionales utilizados en evaluación estructural y ensayos ultrasónicos en concreto.
