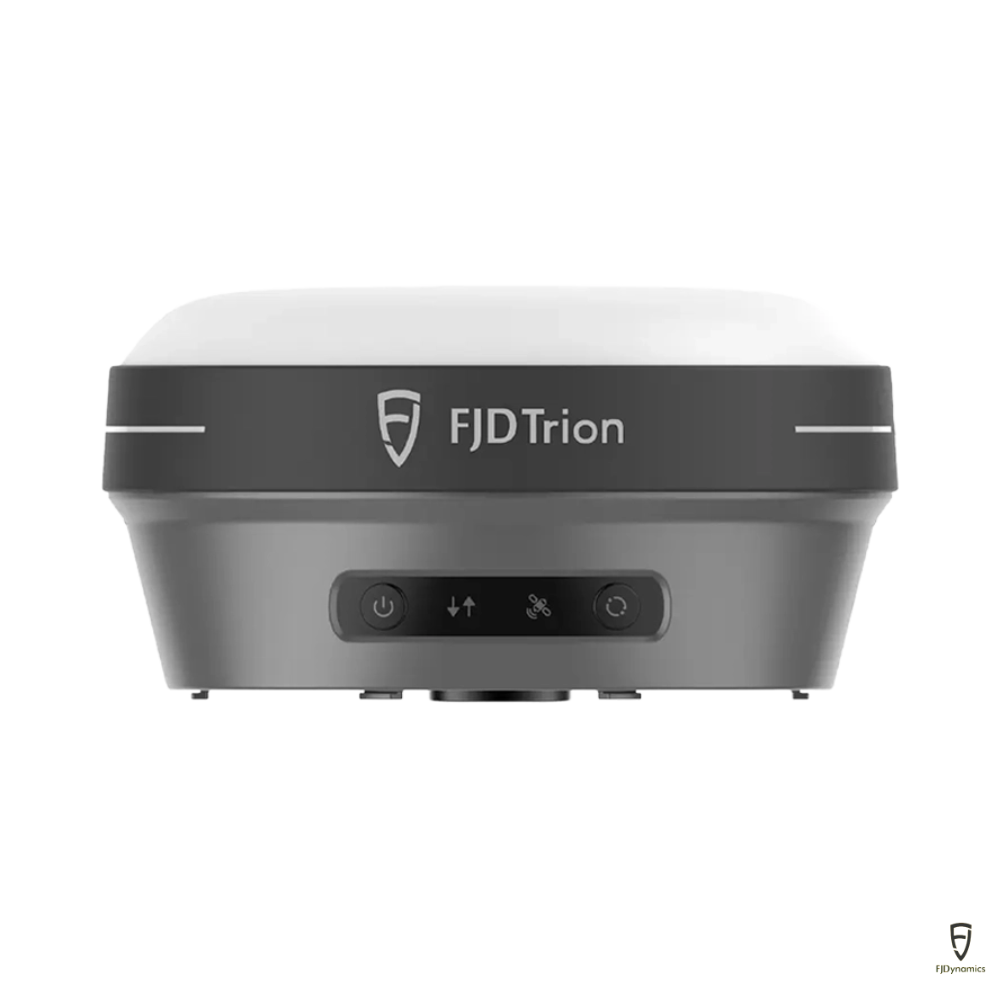

El FJD Trion V10A es un receptor GNSS RTK profesional de alta precisión diseñado para levantamientos topográficos, replanteo y posicionamiento en proyectos de construcción, infraestructura, minería, catastro y georreferenciación. Integra 1.408 canales GNSS, compensación de inclinación mediante IMU, cámaras duales de 5 MP, radio UHF, 4G, Wi-Fi, Bluetooth y NFC, ofreciendo precisión RTK de hasta 8 mm + 1 ppm horizontal y 15 mm + 1 ppm vertical. Su diseño compacto de aproximadamente 800 g, protección IP68 y batería de larga duración lo convierten en una solución versátil para trabajos de campo.
El FJD Trion V10A es un receptor GNSS RTK profesional desarrollado para realizar levantamientos, posicionamiento y replanteos de alta precisión en diferentes aplicaciones de ingeniería y construcción.
Su receptor GNSS cuenta con 1.408 canales y permite trabajar con múltiples constelaciones satelitales, incluyendo GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS y SBAS. Esta configuración proporciona una plataforma de posicionamiento preparada para diferentes condiciones de trabajo en campo.
El V10A ofrece un rendimiento RTK de hasta 8 mm + 1 ppm RMS en horizontal y 15 mm + 1 ppm RMS en vertical, con un tiempo de inicialización inferior a 5 segundos y una fiabilidad de inicialización superior al 99,9 %, según las especificaciones del fabricante.
También admite diferentes modalidades de posicionamiento, incluyendo levantamiento estático, PPK y PPP, ampliando sus posibilidades para trabajos topográficos y geodésicos.

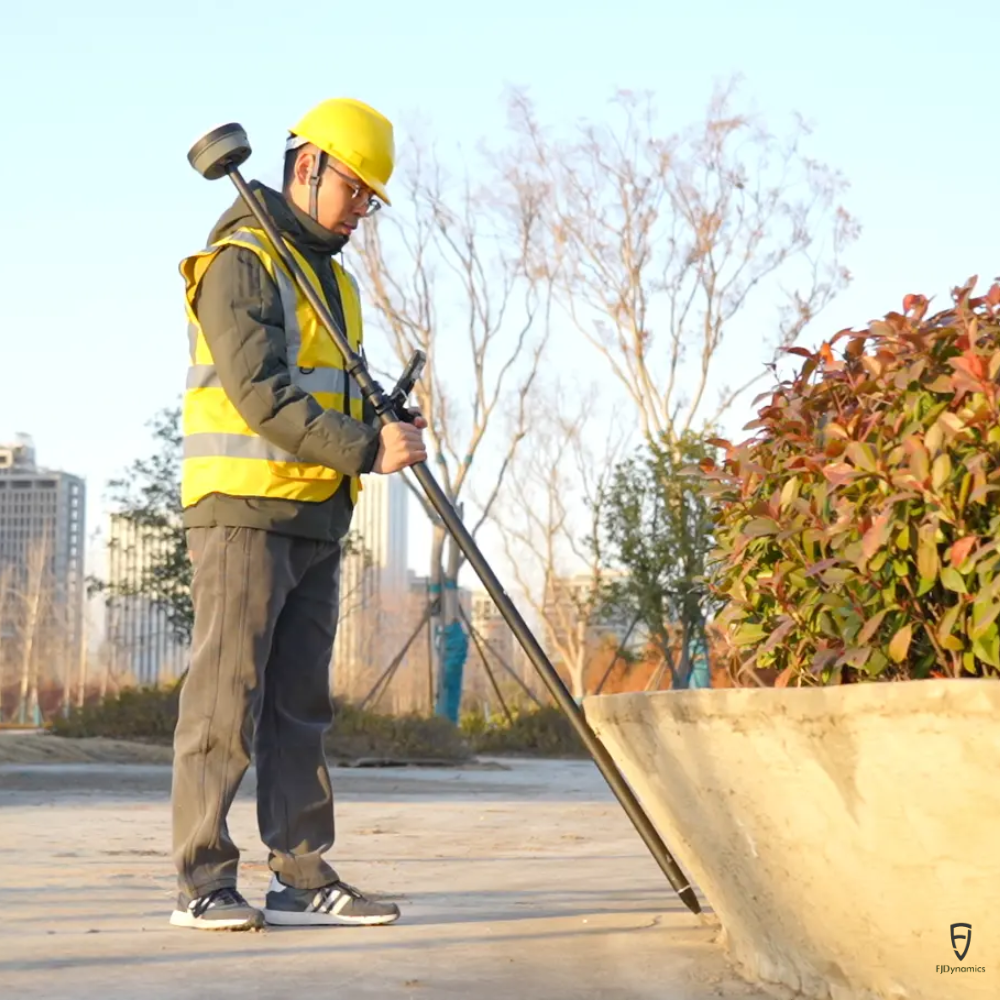

La IMU integrada permite realizar mediciones con la vara inclinada, compensando automáticamente el ángulo para agilizar el levantamiento en campo.
El fabricante especifica una capacidad de medición con inclinación de hasta 60°, permitiendo trabajar con mayor facilidad alrededor de obstáculos, muros, cercos, vegetación y otros elementos que pueden dificultar el posicionamiento vertical de la vara.

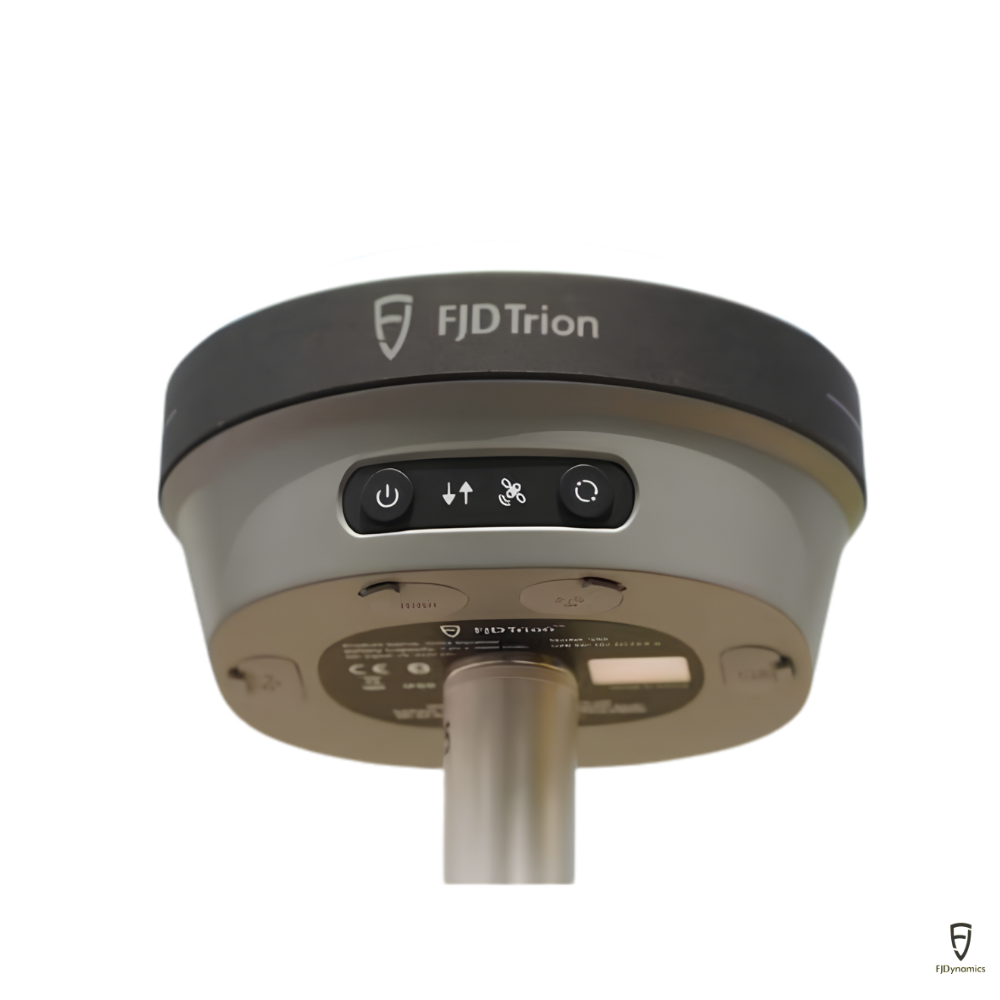

El FJD Trion V10A incorpora dos cámaras de 5 MP, una frontal y otra inferior, con un campo de visión de 83°. Estas cámaras permiten utilizar funciones de orientación visual para facilitar el replanteo directamente en el entorno de trabajo.
La función AR Stakeout permite visualizar los puntos y elementos del proyecto sobre la escena real, ayudando al operador a localizar las posiciones de replanteo y comprobar la ubicación de los elementos antes de ejecutar el trabajo.
El V10A integra múltiples opciones de comunicación, incluyendo:
La radio UHF integrada trabaja en las bandas especificadas por el fabricante y permite alcances típicos de 6 a 12 km, pudiendo alcanzar hasta 16 km bajo condiciones determinadas.
Además, el receptor admite formatos de datos como NMEA-0183, RTCM 3.x, RTCM 2.x y CMR, facilitando su integración con diferentes configuraciones de corrección y flujos de trabajo topográficos.
Con un peso aproximado de 800 g y dimensiones de 130 × 68 mm, el V10A está diseñado para facilitar el transporte y manipulación durante las jornadas de trabajo.
Su carcasa cuenta con protección IP68 y está diseñada para soportar caídas de hasta 2 metros, además de trabajar en un rango de temperatura de -35 °C a +65 °C.
La batería integrada de 4.900 mAh / 7,4 V ofrece hasta 15 horas en modo rover, 10 horas como base y más de 25 horas en medición estática, según el modo de funcionamiento.
El FJD Trion V10A puede utilizarse en:
Además, el software topográfico FJD Trion admite funciones como medición de puntos, levantamiento GIS, medición con inclinación, medición visual, PPK y diferentes modalidades de replanteo, incluyendo puntos, líneas, DTM, carreteras, taludes y AR Stakeout.
| Característica | Especificación |
|---|---|
| Tecnología | GNSS RTK |
| Canales | 1.408 canales |
| GPS | L1A, L1C, L2C, L2P, L5 |
| GLONASS | L1, L2, L3 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| Galileo | E1, E5a, E5b, E6 |
| QZSS | L1, L2C, L5, L6* |
| IRNSS | L5* |
| SBAS | L1C/A |
| HAS-PPP | E6 |
* Algunas funciones pueden requerir actualización de firmware.
| Parámetro | Especificación |
|---|---|
| Precisión RTK horizontal | 8 mm + 1 ppm RMS |
| Precisión RTK vertical | 15 mm + 1 ppm RMS |
| Inicialización | <5 s |
| Fiabilidad de inicialización | >99,9 % |
| Estático postprocesado H | 2,5 mm + 0,5 ppm RMS |
| Estático postprocesado V | 5 mm + 0,5 ppm RMS |
| Estático de alta precisión H | 2,5 mm + 0,1 ppm RMS |
| Estático de alta precisión V | 3,5 mm + 0,4 ppm RMS |
| PPK H | 3 mm + 1 ppm RMS |
| PPK V | 5 mm + 1 ppm RMS |
| PPP H | ±20 cm RMS |
| PPP V | ±40 cm RMS |
| Compensación de inclinación | Hasta 60° |
| Característica | Especificación |
|---|---|
| Cámaras | Dual |
| Cámara frontal | 5 MP |
| Cámara inferior | 5 MP |
| Campo de visión | 83° |
| Aplicación | Replanteo visual / AR Stakeout |
| Característica | Especificación |
|---|---|
| Módem | 4G integrado |
| Redes | TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM |
| Wi-Fi | 2,4 / 5 GHz, 802.11a/b/g/n/ac |
| Bluetooth | BT 4.2 + BLE |
| NFC | Sí |
| Radio UHF integrada | 410–470 MHz / 902–928 MHz |
| Potencia de transmisión | 2 W |
| Alcance UHF típico | 6–12 km |
| Alcance UHF máximo indicado | Hasta 16 km* |
| USB | USB Tipo-C |
| Puerto adicional | LEMO de 7 pines / antena UHF |
* Dependiendo de las condiciones de operación.
| Característica | Especificación |
|---|---|
| Memoria interna | 32 GB |
| Formatos de entrada/salida | NMEA-0183, RTCM 3.x |
| Formatos de entrada | RTCM 2.x, CMR |
| Tarjeta SIM | Nano-SIM |
| Característica | Especificación |
|---|---|
| Batería | Li-ion 4.900 mAh, 7,4 V |
| Carga | 30 W PD Fast Charge |
| Autonomía Rover | Hasta 15 h |
| Autonomía Base | Hasta 10 h |
| Autonomía estática | >25 h |
| Alimentación externa | 9–28 V DC |
| Temperatura de operación | -35 °C a +65 °C |
| Humedad | 95 % sin condensación |
| Protección | IP68 |
| Resistencia a caída | Hasta 2 m |
| Dimensiones | Ø130 × 68 mm |
| Peso | Aprox. 800 g |
Nota: estos estándares se presentan como referencias técnicas relacionadas con GNSS, datos geoespaciales, comunicaciones y protección ambiental. No se debe interpretar esta lista como una declaración de conformidad del fabricante si dicha conformidad no está expresamente indicada en la documentación oficial del equipo.
