PI8000

Pundit PI8000 es un equipo 2-en-1 para ensayos no destructivos de integridad de pilotes y eco de impacto. Permite detectar defectos, evaluar calidad, medir espesores de losas y comparar resultados en tiempo real mediante app, con alta productividad, colaboración remota y cumplimiento de normas internacionales.

Cotizar Producto

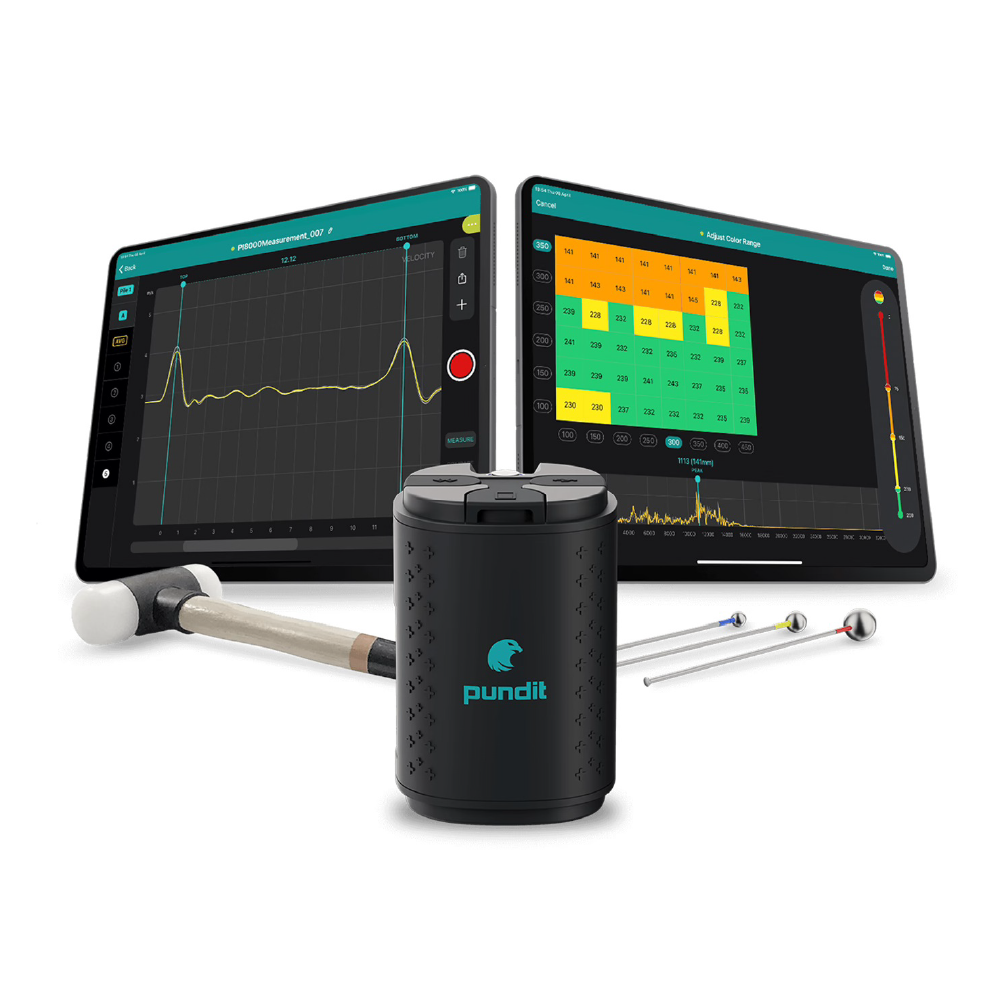

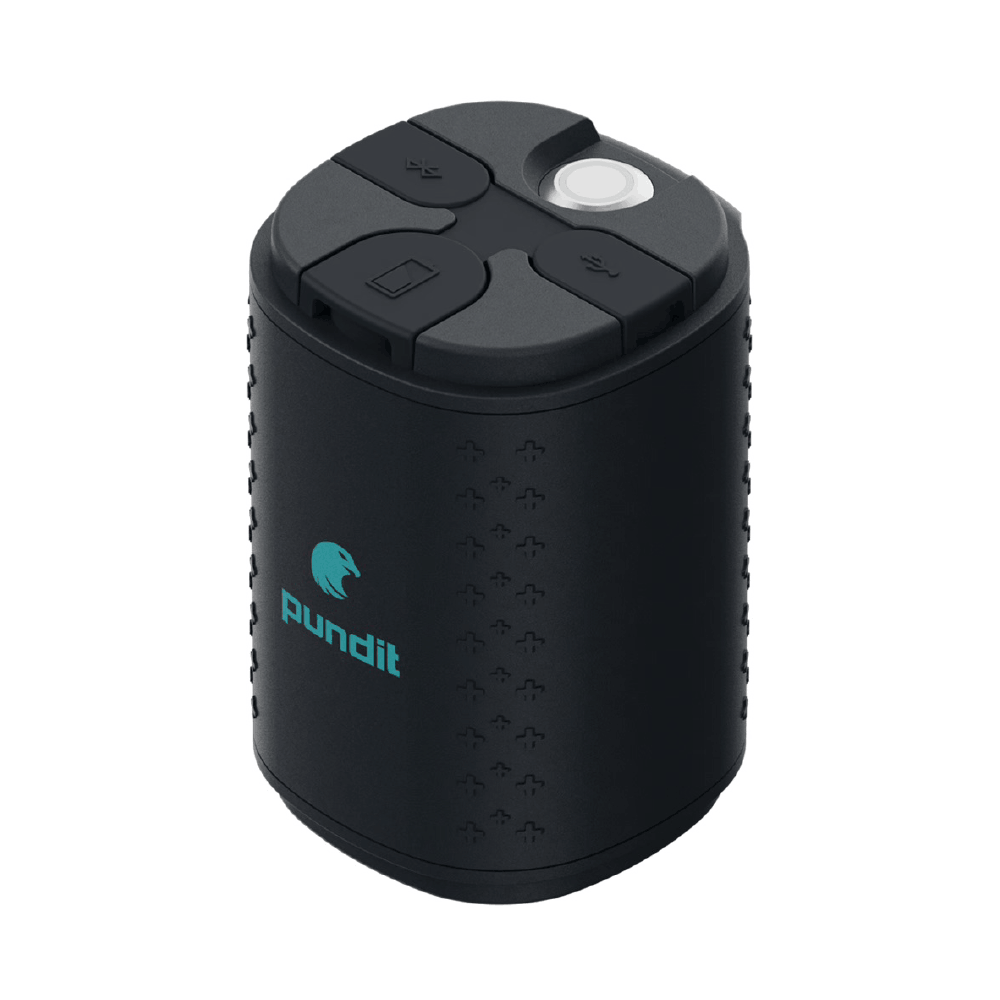

El Pundit PI8000 es un sistema ultrasónico de última generación diseñado para realizar pruebas de integridad de pilotes (PIT) y ensayos de eco de impacto (IE) con una sola sonda, combinando máxima precisión, portabilidad y conectividad digital. Fabricado en Suiza, integra tecnología de medición avanzada con la aplicación Pundit Impact App, que permite visualizar, analizar y compartir resultados en tiempo real.

Su diseño 2 en 1 ofrece una versatilidad excepcional, permitiendo medir tanto la calidad estructural de pilotes como el espesor de losas de concreto y detectar defectos internos como vacíos, grietas o inclusiones. El PI8000 redefine la productividad en obra con registro automático de datos, mapas de calor y colaboración remota entre equipos técnicos.

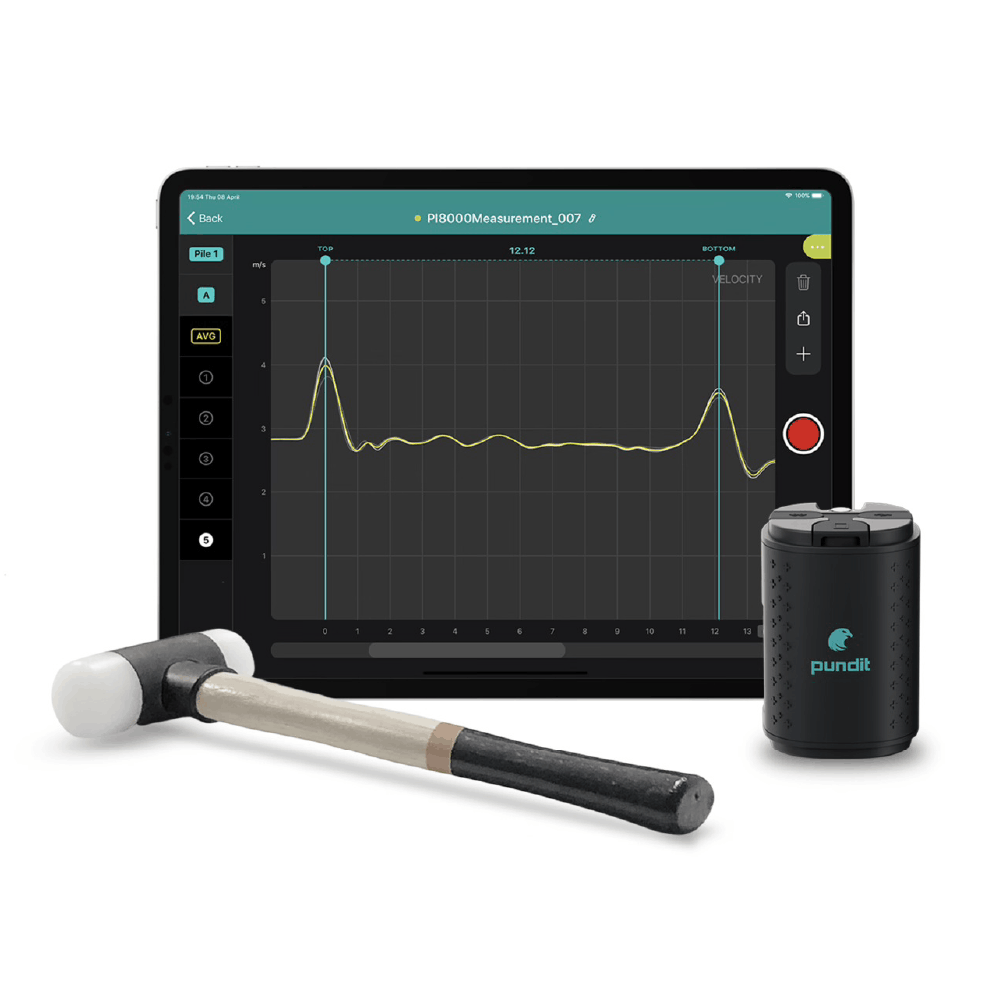

Pruebas de integridad de pilotes (PIT)para evaluar su continuidad y homogeneidad
Ensayos de eco de impacto (IE) para medir el espesor de losas de concreto desde un solo lado.
Detección de defectos internos: huecos, grietas, segregaciones o inclusiones.
Evaluación no destructiva de cimentaciones
profundas y elementos estructurales.
Control de calidad en obra y verificación de pilotes recién colados.

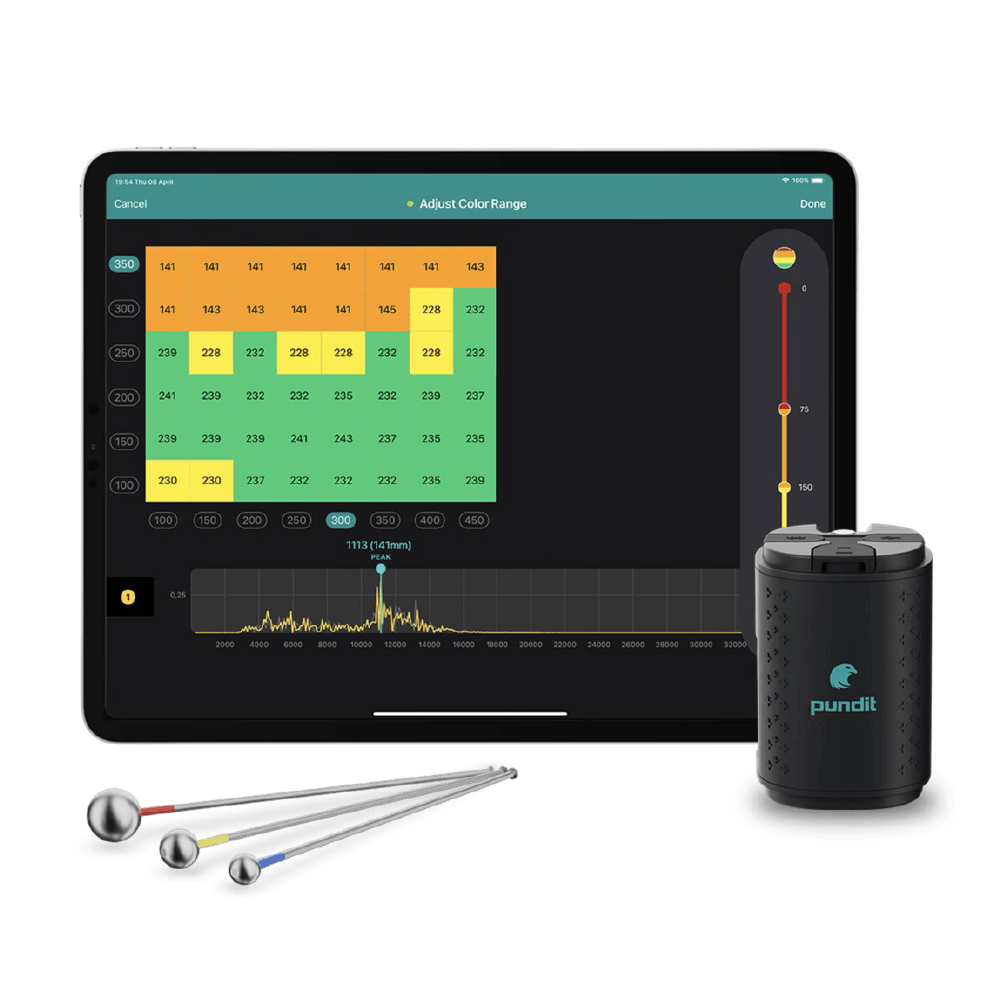

Análisis comparativo de múltiples pilotes mediante mapas de calor y trazabilidad completa.
Generación automática de informes y colaboración en tiempo real con especialistas externos.

Tecnología:Ensayos de integridad de pilotes (PIT) y eco de impacto (IE).
Frecuencia de resonancia: >50 kHz.
Frecuencia de muestreo: 400 kSPS.
Rango de impacto: ±50 g.
Dimensiones: 85 × 56 × 59 mm.
Peso: 144 g (incluye batería).
Fuente de energía: Pila AA (alcalina o recargable).
Conectividad: Bluetooth® de baja energía y puerto USB-C (para carga o actualización).
Unidad de visualización: Compatible con iPad Apple® (iOS 13.0 o superior).
Alcance de medición:
– Eco de impacto: espesor de 60 a 80 cm (dependiendo del concreto y el impactador).
– Integridad de pilotes: relación Longitud/Diámetro 30–60 (según el tipo de suelo).
Funciones avanzadas:
– Calibración automática de velocidad de pulso.
– Etiquetado de defectos y registro digital de ensayos.
– Generación de reportes instantáneos y almacenamiento en la nube.
– Colaboración remota y sincronización de datos en tiempo real.
Software: Pundit Impact App, disponible en App Store, para análisis, mapas de calor y control de calidad in situ.
Protección: Diseño robusto, ergonómico y resistente a condiciones de obra.

ASTM C1383— Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plates Using the Impact-Echo Method.
ASTM D5882 — Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations.
DGZfP Merkblatt B11 — Guidelines for Impact-Echo Testing of Concrete Structures.
RI-ZFP-TU — Directrices alemanas para la evaluación de recubrimientos de túneles mediante métodos ultrasónicos.
