MERLIN

Merlin es un equipo portátil que mide rápidamente la resistividad y conductividad eléctrica del concreto saturado. Evalúa durabilidad, resistencia a la penetración de cloruros y difusión iónica, apoyando control de calidad, investigación, optimización de mezclas y verificación del desempeño en obra.

Cotizar Producto

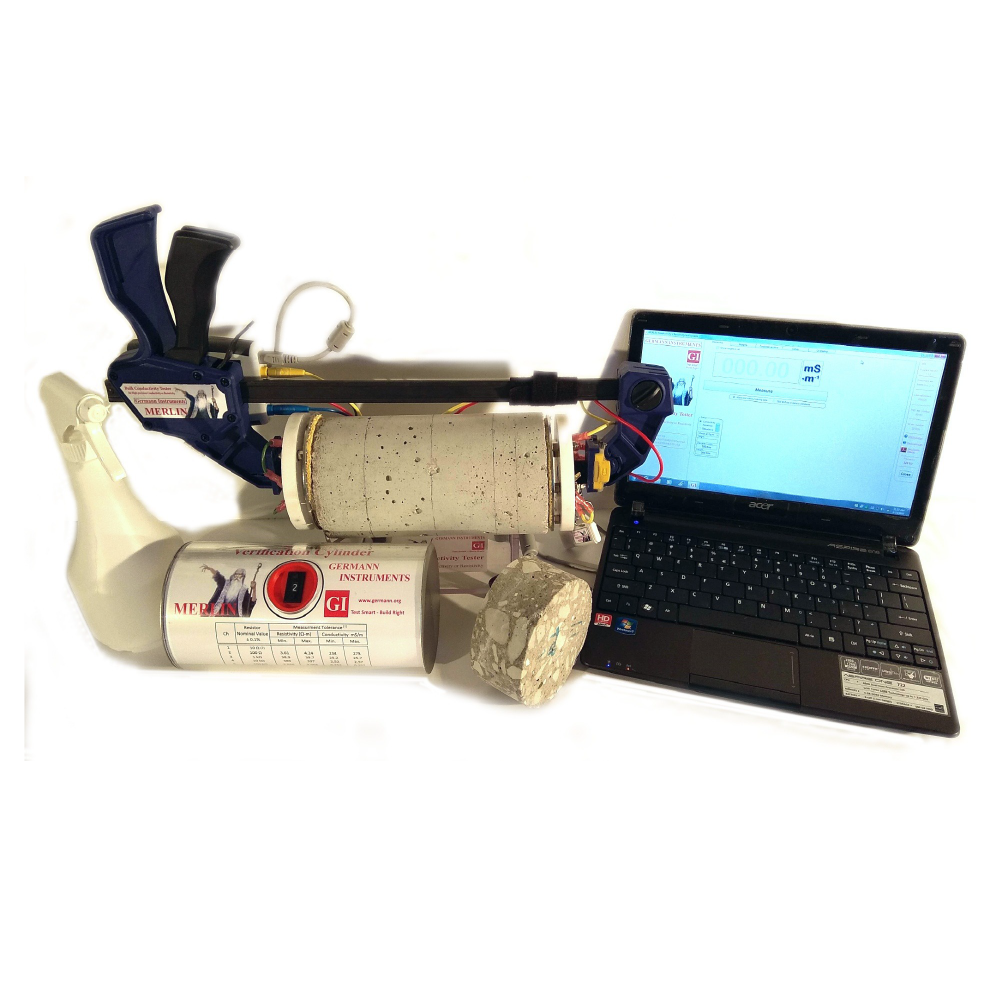

El MERLIN es un equipo de alta precisión para la medición rápida de la resistividad eléctrica y conductividad eléctrica volumétrica del concreto, diseñado para evaluar la durabilidad y resistencia a la penetración de agentes agresivos, como los iones cloruro. A diferencia de los métodos superficiales, MERLIN realiza una medición volumétrica a través del espécimen, proporcionando resultados altamente confiables en tan solo 2 segundos. Su operación simple y su fundamento normativo lo convierten en una herramienta clave para control de calidad, aseguramiento de durabilidad y evaluación de estructuras de concreto, especialmente en proyectos donde la vida útil y la corrosión del acero de refuerzo son factores críticos.

Control de calidad y aseguramiento de durabilidad del concreto en obra y laboratorio
Evaluación de la resistencia del concreto a la penetración de cloruros
Análisis de durabilidad en puentes, edificaciones, estructuras hidráulicas y proyectos mineros
Verificación de uniformidad del concreto mediante correlación con la relación agua/cemento (a/c)
Evaluación de concreto en estructuras existentes mediante testigos extraídos (cores)
Investigación y desarrollo de mezclas con cementos adicionados y materiales cementicios suplementarios (SCM)
Ensayo sustituto y complementario a pruebas de difusión y migración de cloruros, reduciendo tiempos de evaluación

Método de medición: Resistividad eléctrica y conductividad eléctrica volumétrica
Norma de ensayo: ASTM C1876
Tiempo de medición: ≈ 2 segundos
Frecuencia de operación: 325 Hz AC
Tasa de muestreo: 5 Hz
Precisión: ± 0.1 % para rangos de 20 a 4,000 Ω·m a 23 °C
Resultados mostrados en:
- Resistividad eléctrica (Ω·m)
- Conductividad eléctrica (mS/m)
Sistema de medición: Método de cuatro puntos, minimizando errores por contacto y presión
Almacenamiento de datos:
- Capacidad para guardar resultados y generar reportes de ensayo
Conectividad:
- Interfaz USB
Compatibilidad:
- Windows 7 / 8 / 10
Alimentación eléctrica:
- 220 VAC / 60 Hz o 110 VAC / 50 Hz

Versiones disponibles:

MERLIN estándar:
- Para especímenes cilíndricos de 200 mm de largo x 100 mm de diámetro

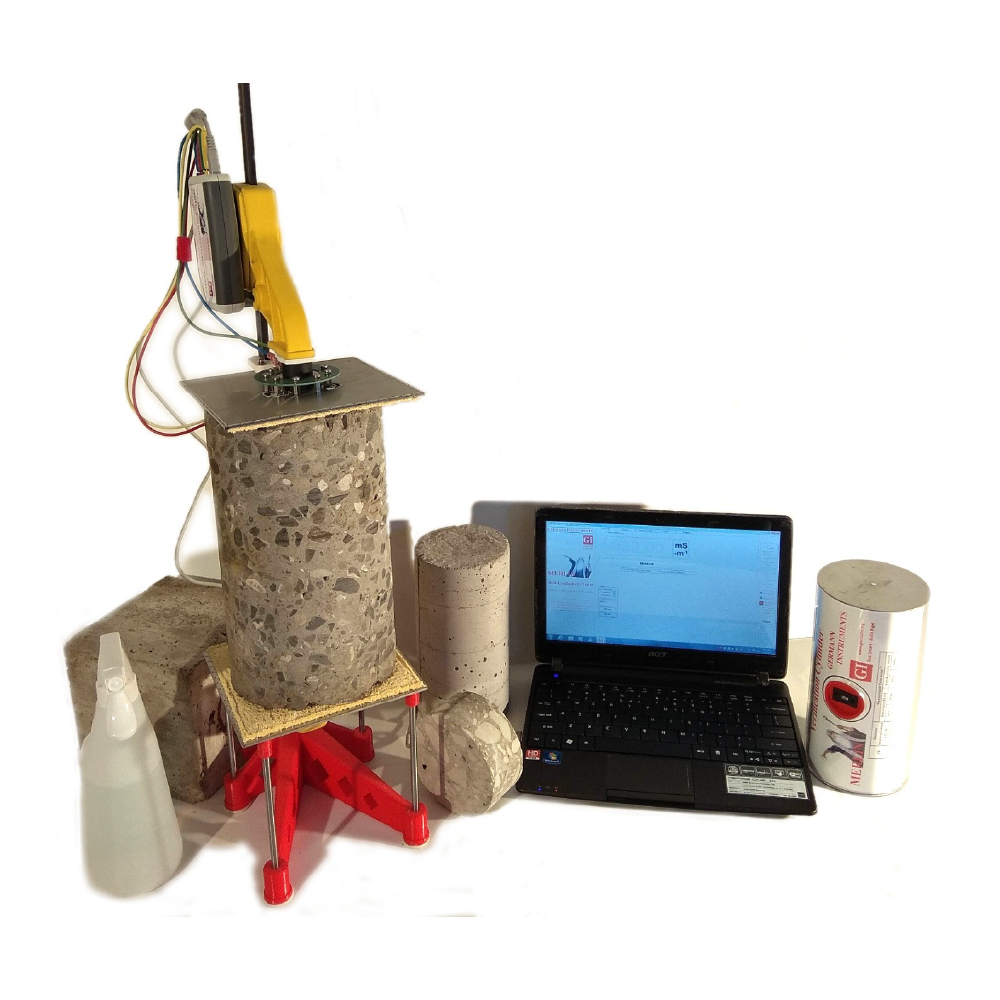

MERLIN GRANDE:
- Para especímenes de hasta 300 mm de largo y 150 mm de ancho
- Compatible con cilindros o cubos
- Dimensiones mínimas: 25 mm de largo y 75 mm de diámetro/ancho

ASTM C1876 – Standard Test Method for Bulk Electrical Resistivity or Bulk Conductivity of Concrete
Relación técnica con:
- ASTM C1202 – Electrical Indication of Concrete’s Ability to Resist Chloride Ion Penetration
- ASTM C1556 – Determination of the Apparent Chloride Diffusion Coefficient of Cementitious Mixtures
- NT BUILD 492 – Non-Steady State Chloride Migration Test
