Equipo para Ensayo Pull-Out de Concreto LOK-TEST

LOK-TEST es un sistema portátil de ensayo pull-out que estima con alta precisión la resistencia a compresión del concreto en obra. Permite evaluar resistencia temprana y final, decidir desencofrados y cargas, y sustituir cilindros de laboratorio con resultados confiables.

Cotizar Producto

El LOK-TEST evalúa la resistencia a la compresión del concreto in situ mediante la extracción controlada de un inserto embebido.

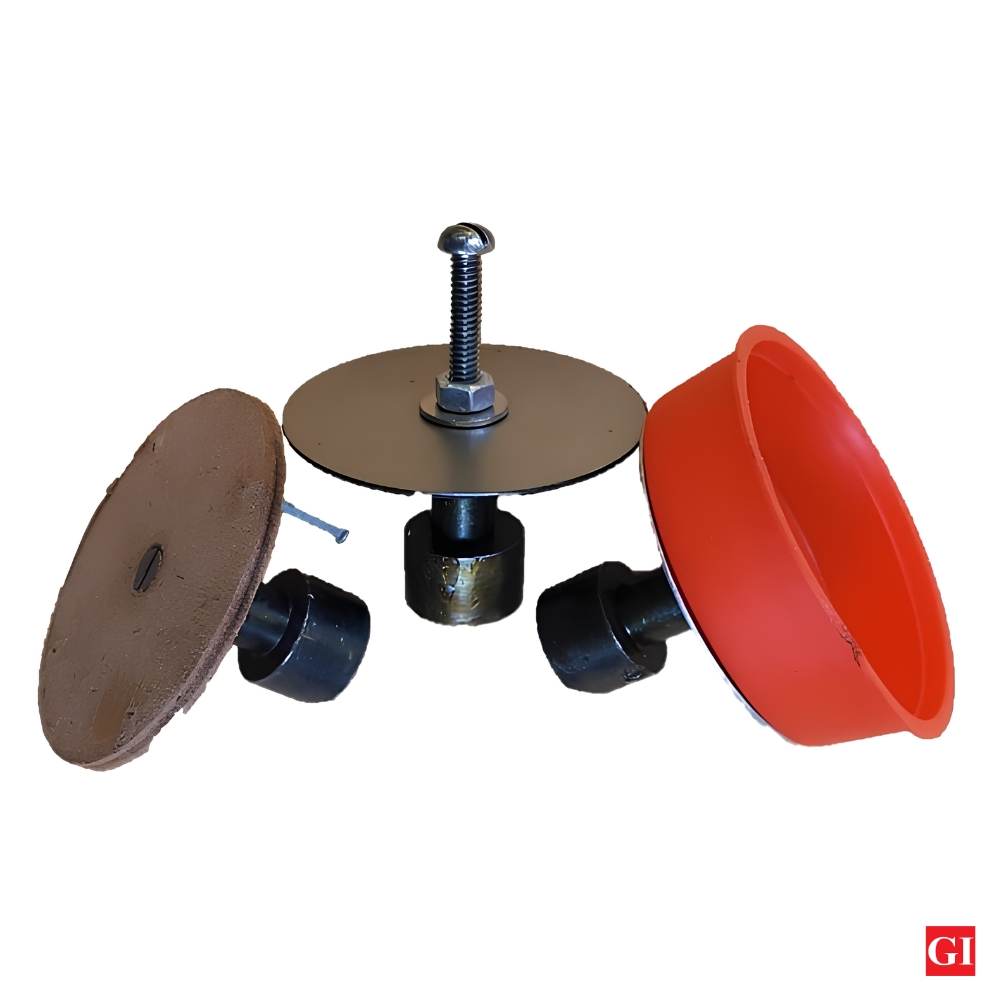

Durante el colado, se coloca un inserto con un disco de acero de 25 mm de diámetro, a una profundidad de 25 mm dentro del concreto.

Una vez endurecido el material, el disco se extrae axialmente aplicando fuerza a través de una máquina hidráulica que reacciona contra un anillo de contrapresión de 55 mm de diámetro, apoyado sobre la superficie de ensayo.

La fuerza de extracción (F) genera esfuerzos de compresión en la porción de concreto situada entre el disco y el anillo de contrapresión.

El ensayo puede realizarse de dos maneras:

A una carga específica, actuando como ensayo no destructivo.
Hasta la carga máxima (pico), que produce una fisura circular superficial de 55 mm de diámetro.

En caso de extraerse completamente el inserto, el orificio cónico resultante puede repararse fácilmente utilizando un mortero de reparación no retráctil.

Verificación de si la resistencia del concreto in situ es suficiente para realizar operaciones tempranas y seguras, como el retiro del encofrado o la aplicación de esfuerzos de pretensado.
Determinación de si la resistencia desarrollada es adecuada para finalizar el curado o retirar la protección térmica.
Evaluación rápida de la calidad de la capa de recubrimiento que protege el acero de refuerzo en estructuras terminadas.
Sustitución de ensayos de laboratorio con cilindros o cubos por ensayos directos en obra para verificar la resistencia final del concreto.

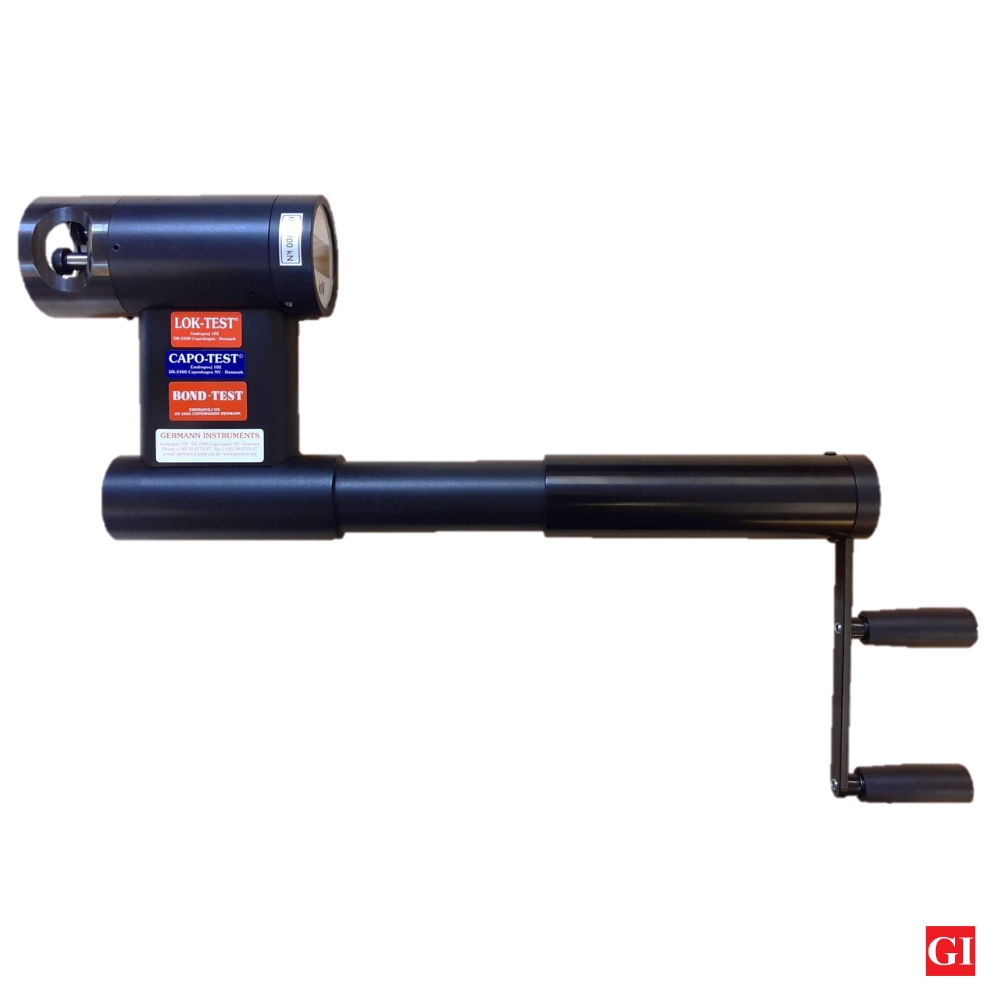

Máquina hidráulica portátil de tracción con manómetro electrónico.
Resolución del indicador digital: 0.1 kN.
Fuerza máxima: 100 kN.
Carrera máxima: 6 mm.
Precisión de las mediciones: ± 0.1 kN.
Condiciones de operación: -10 a 50 °C, humedad relativa máxima 95%.
Capacidad de memoria: 512 mediciones (valor pico, fecha y hora del ensayo).
Software AMIGAS para comunicación con PC e impresión de resultados.

ASTM C900 – Standard Test Method for Pullout Strength of Hardened Concrete.
BS 1881-207:1992 – Testing concrete. Recommendations for the assessment of concrete strength by near-to-surface tests.
BS EN 12504-3:2005 – Testing concrete in structures. Determination of pull-out force.
