PUNDIT PL200

Pundit PL-200 y PL-200PE son equipos ultrasónicos no destructivos para evaluar concreto. Miden velocidad de pulso, uniformidad, grietas y resistencia; la versión pulso-eco permite ensayos desde un solo lado, detección de vacíos y medición de espesores, con pantalla táctil, registro avanzado y cumplimiento normativo.

Cotizar Producto

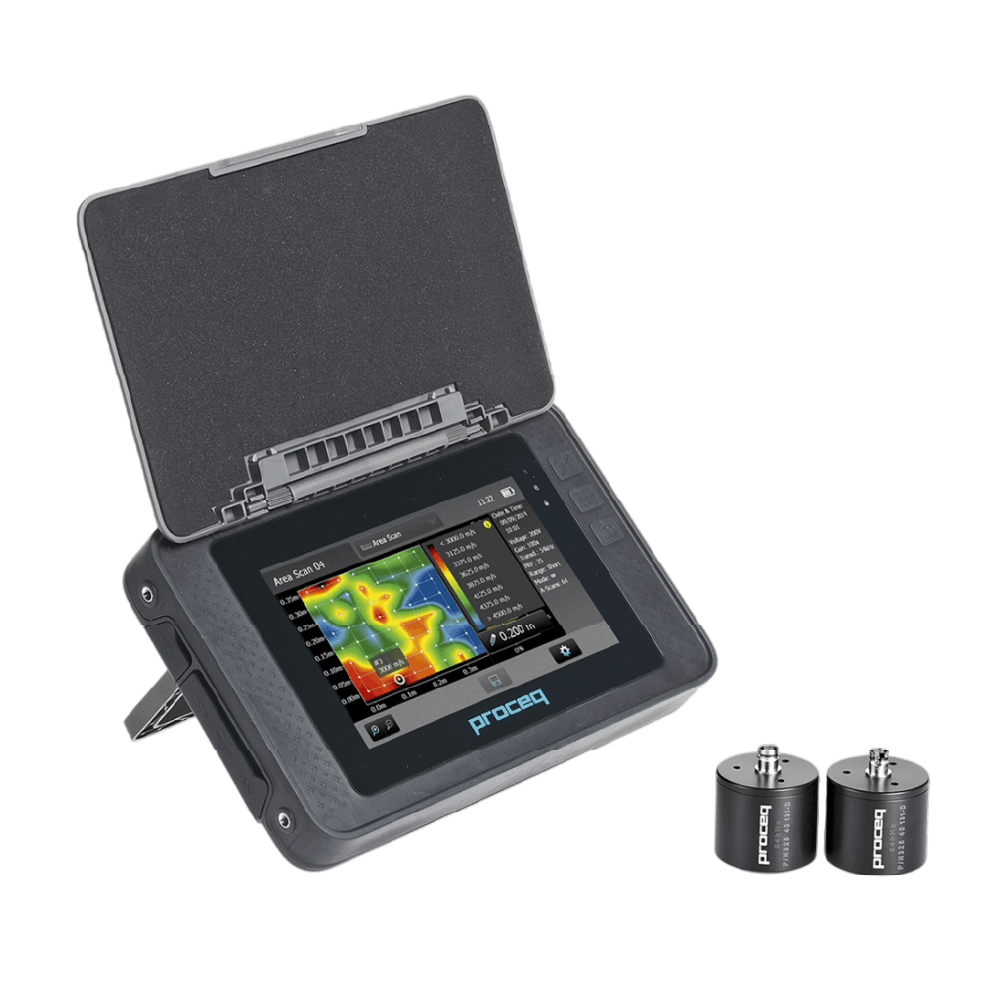

El Pundit PL-200 es el referente mundial en la medición de velocidad de pulso ultrasónico (UPV) para la evaluación de la calidad del concreto y otros materiales de construcción. Fabricado en Suiza por Proceq, este equipo portátil combina precisión, potencia y facilidad de uso con una pantalla táctil de alta resolución y un sistema de procesamiento avanzado.
Su diseño modular y su capacidad de análisis en tiempo real lo convierten en la herramienta ideal para ensayos no destructivos de uniformidad, resistencia y detección de defectos en estructuras de concreto armado.

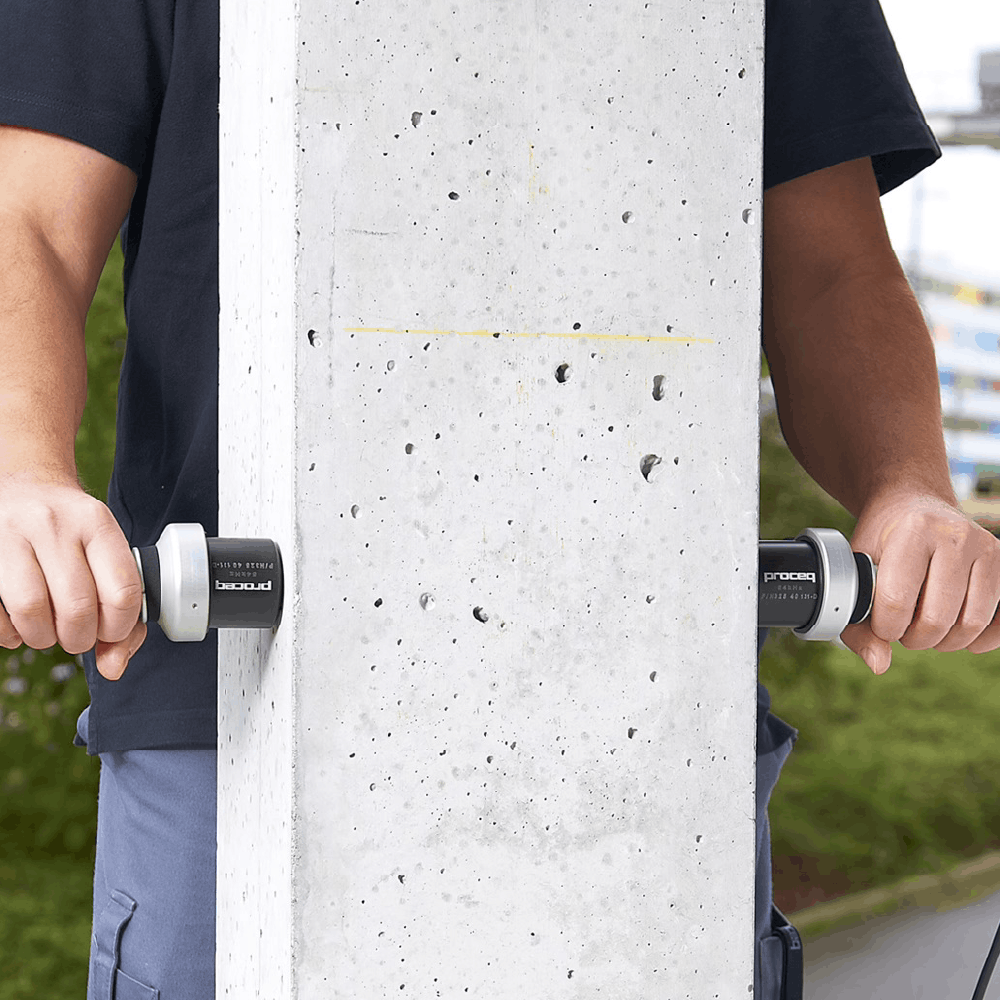

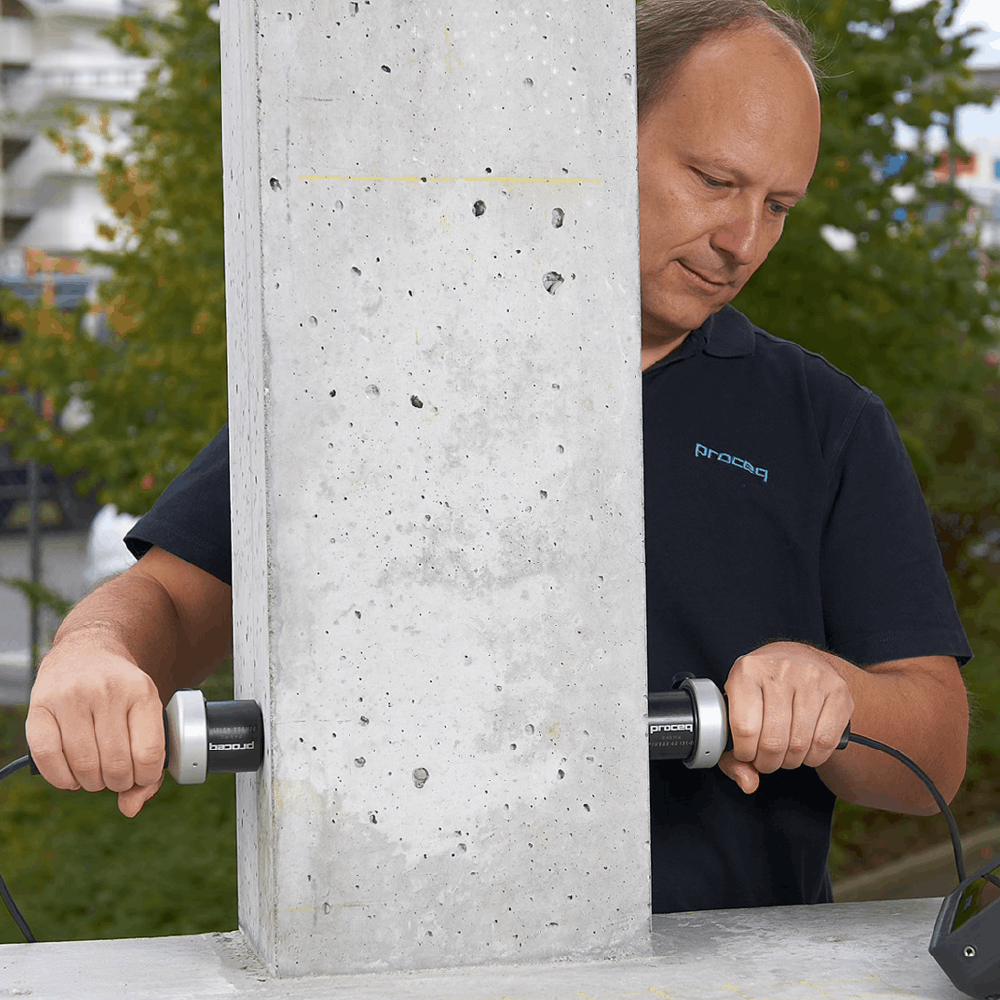

Medición de la velocidad de pulso ultrasónico (UPV)para evaluar la calidad del concreto
Determinación de la resistencia a la compresiónmediante correlación o método SONREB
Evaluación de la uniformidad del material y detección de discontinuidades internas.
Medición de la profundidad de grietas según la norma BS 1881 Parte 203
Determinación del módulo de elasticidad dinámico y la relación de Poisson.
Control de calidad en obras nuevas y análisis de estructuras existentes (puentes, túneles, presas, edificaciones).
Ensayos de laboratorio o campo en concreto, roca, madera y materiales compuestos.

Tecnología:Medición de velocidad de pulso ultrasónico (UPV)
Rango de medición: 0.1 – 7930 μs
Resolución: 0.1 μs (<793 μs) / 1 μs (>793 μs)
Frecuencia de transductores: 24 kHz a 500 kHz
Voltaje de pulso: 100 – 450 Vpp
Ancho de banda: 20 – 500 kHz
Ganancia del receptor: 1x – 10,000x (0–80 dB)
Pantalla: Táctil a color de 7” (800 × 480 píxeles), alta resolución
Memoria interna: 8 GB (hasta 100,000 escaneos A)
Procesador: Doble núcleo con soporte para periféricos y comunicación externa
Batería: Polímero de litio 3.6 V / 14 Ah (autonomía >8 h)
Condiciones de operación: -10 °C a +50 °C, <95 % HR (sin condensación)
Protección: IP54 (resistente al polvo y salpicaduras)
Alimentación: Fuente de carga rápida y conexión USB
Dimensiones / Peso: Compacto, ergonómico y diseñado para entornos de obra
Transductores incluidos: 2 transductores de 54 kHz con cables BNC de 1.5 m
Software: PL-Link para análisis, almacenamiento y exportación de datos
Compatibilidad: Unidades métricas e imperiales, interfaz multilingüe.

EN 12504-4— Determinación de la velocidad de propagación de ultrasonidos en concreto
ASTM C597 — Standard Test Method for Pulse Velocity Through Concrete
BS 1881 Parte 203 — Métodos para la determinación de la velocidad de pulso ultrasónico
ISO 1920-7:2004 — Evaluación de propiedades del concreto mediante métodos ultrasónicos.
