Equipos de Ultrasonido para Concreto

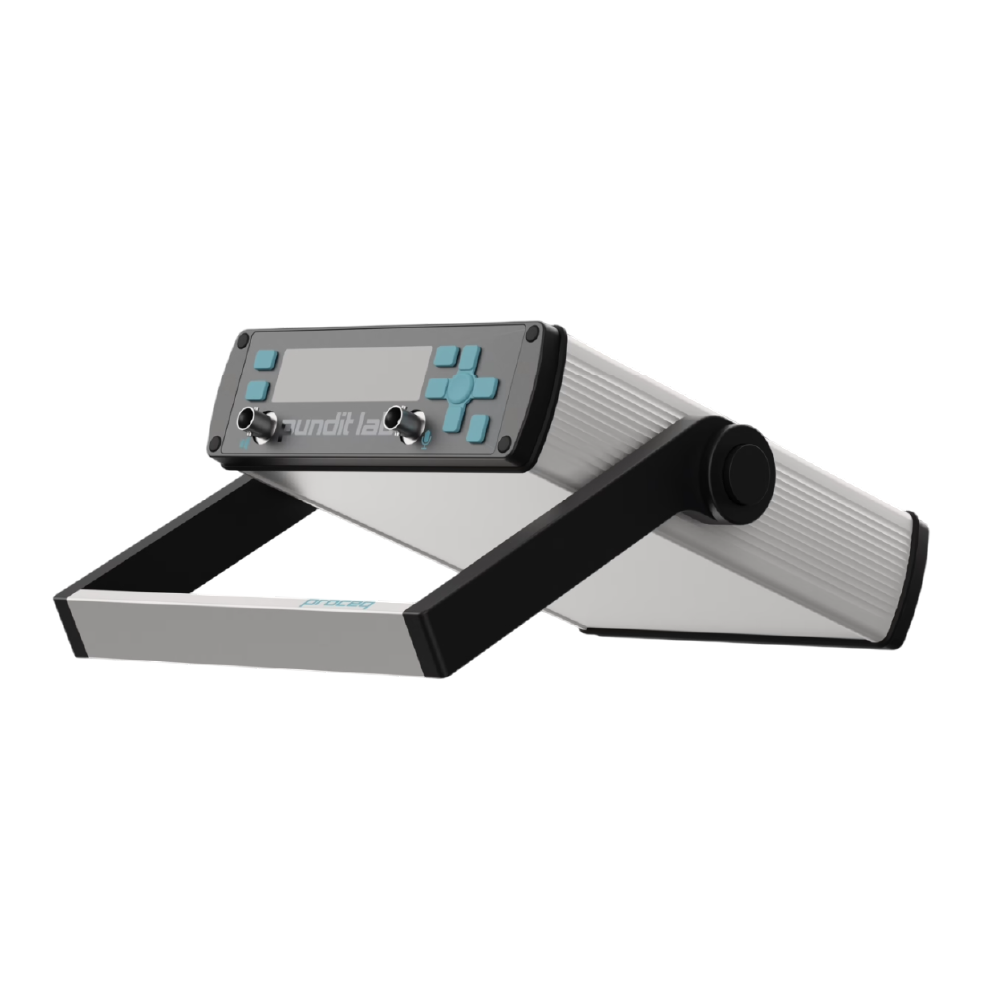

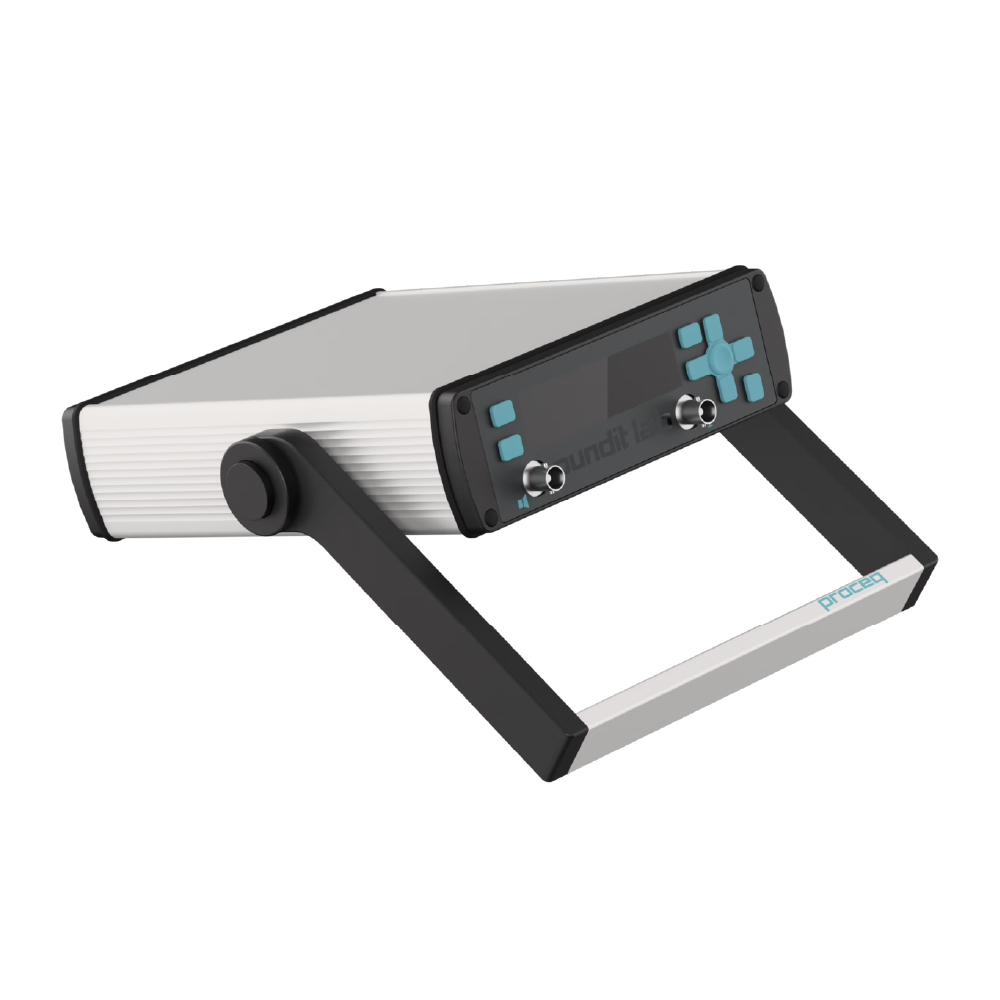

El Pundit Lab es un equipo de ensayo ultrasónico de alta precisión (UPV), diseñado para la evaluación no destructiva del concreto, permitiendo determinar homogeneidad, calidad, módulo dinámico, presencia de grietas y estimación de resistencia. Fabricado en Suiza, es uno de los equipos más confiables a nivel mundial para inspección estructural.

Cotizar Producto

El Pundit Lab es el estándar internacional en medición de velocidad de pulso ultrasónico (UPV) aplicado a concreto, cerámicos, rocas, adobe y materiales cementicios, ampliamente utilizado en laboratorios, obras y evaluación estructural avanzada.

Gracias a su tecnología avanzada, permite analizar la propagación de ondas ultrasónicas a través del material, obteniendo información clave sobre:

Calidad del concreto
Uniformidad estructural
Presencia de vacíos o defectos internos
Profundidad de grietas
Módulo de elasticidad dinámico

Su sistema incorpora optimización automática de señal, asegurando mediciones estables y precisas en diferentes condiciones de ensayo.

La versión avanzada (Pundit Lab+) incluye funciones adicionales de alto valor:

Estimación de resistencia a la compresión in situ
Integración con método SONREB (ultrasonido + esclerómetro)
Curvas de conversión personalizadas
Registro con sello de tiempo en cada medición

Además, su capacidad de visualización de forma de onda permite al usuario validar la señal en tiempo real, eliminando errores y aumentando la confiabilidad del ensayo.

Funciones destacadas

Visualización de forma de onda en tiempo real
Ajuste manual del punto de disparo
Ganancia integrada (elimina amplificadores externos)
Amplia compatibilidad con transductores

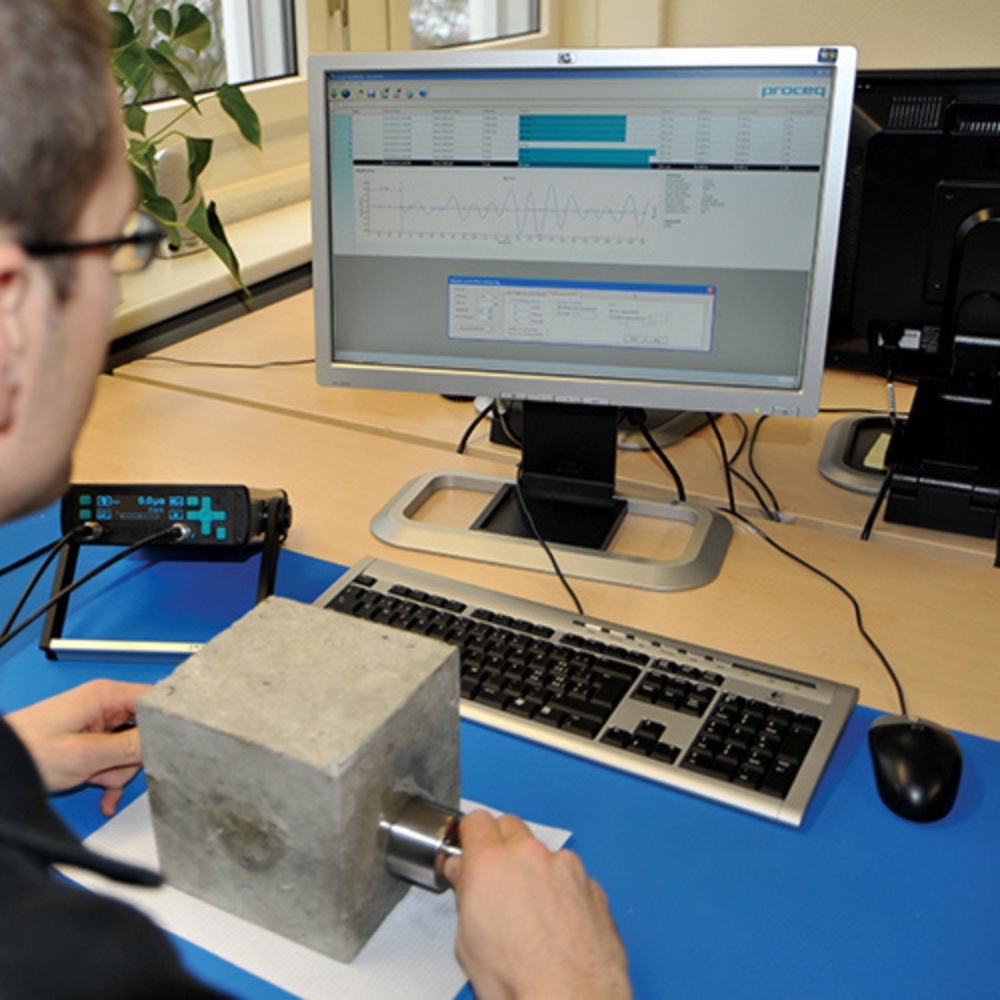

Control remoto y adquisición de datos en tiempo real
Exportación de datos a software externo
Interfaz abierta compatible con sistemas como LabVIEW

Evaluación de calidad y homogeneidad del concreto
Determinación de velocidad de pulso ultrasónico (UPV)
Estimación de resistencia a la compresión (Lab+)
Evaluación de profundidad de grietas
Medición de velocidad superficial
Determinación del módulo de elasticidad dinámico

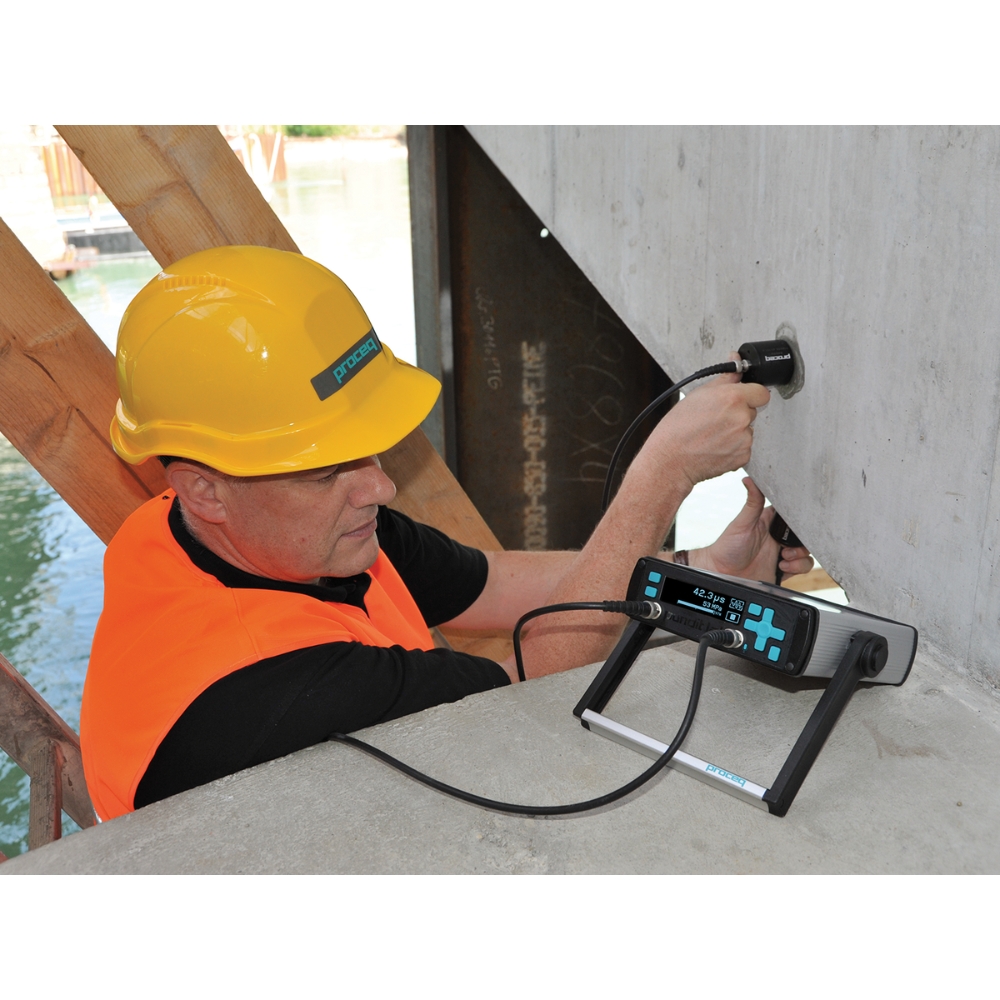

Inspección de estructuras de concreto en puentes, edificios e infraestructura crítica
Evaluación en rocas, suelos cementados y materiales compuestos

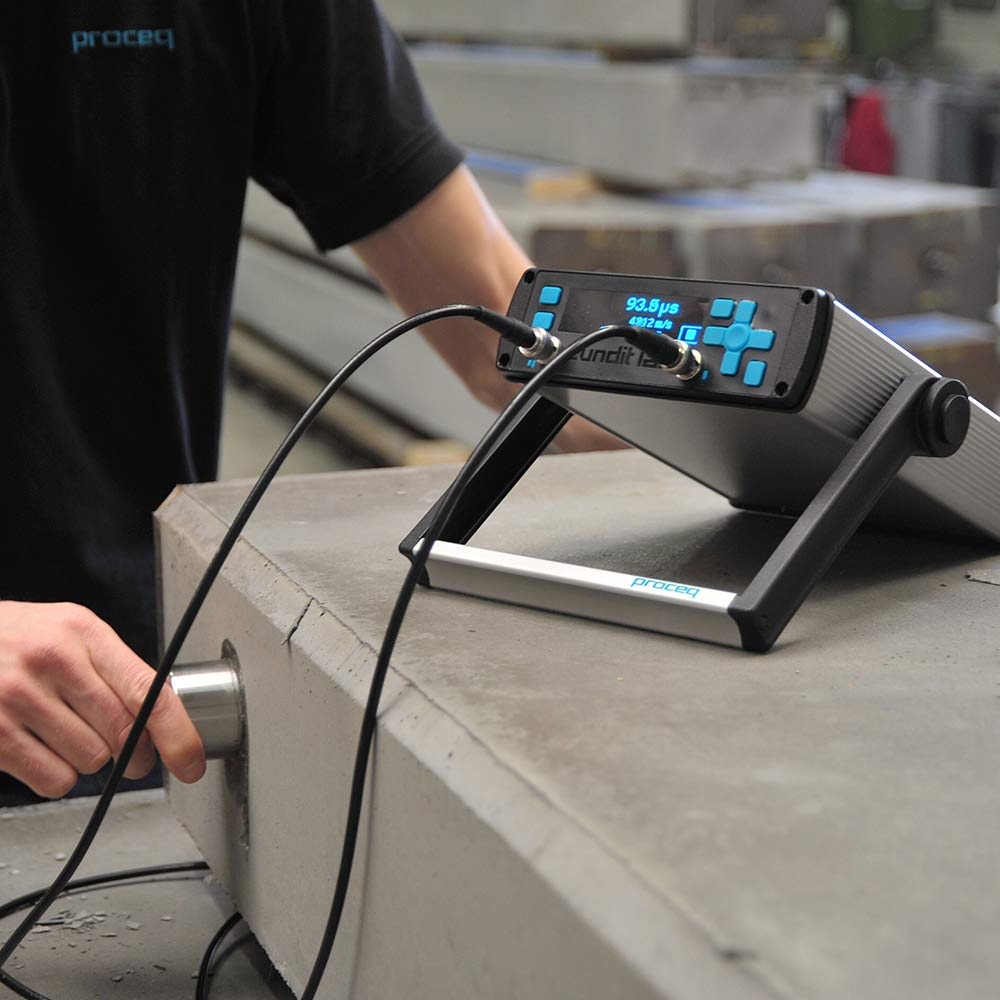

Ensayos en laboratorio y campo

Rango de tiempo de tránsito: 0.1 – 9999 µs
Resolución: 0.1 µs
Voltaje de pulso: 125 V, 250 V, 350 V, 500 V, AUTO
Rango de frecuencia: 24 – 500 kHz
Funciones de medición:
- Velocidad de pulso ultrasónico
- Longitud de recorrido
- Tiempo de tránsito
- Velocidad superficial
- Profundidad de grietas
Memoria: 500 mediciones

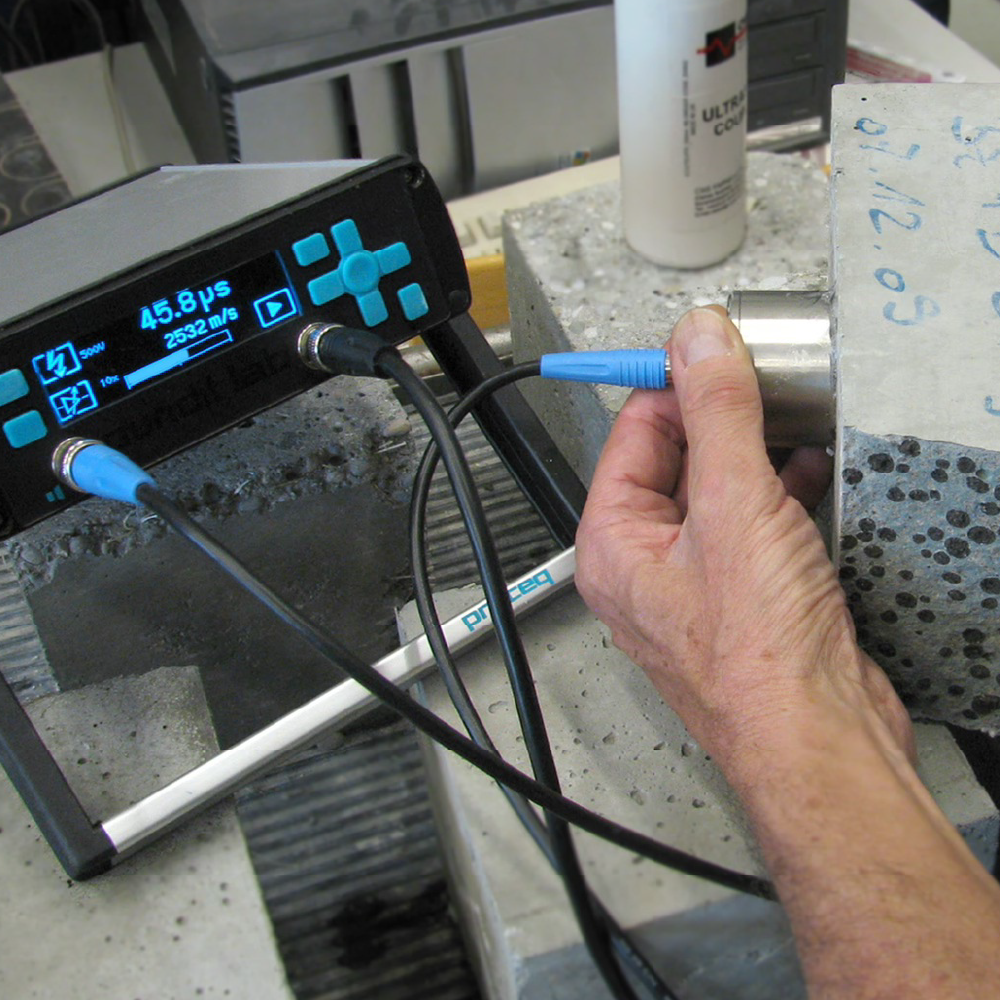

Pantalla: visualización de forma de onda integrada
Protección: IP42
Alimentación:
- Batería (>20 horas)
- Red eléctrica
- USB

Transductores disponibles

24 kHz: elementos masivos
54 kHz: concreto estándar
250 kHz: mayor precisión para núcleos de roca
40 kHz: ondas transversales (módulo dinámico)
500 kHz: rocas de grano muy fino
Incluye opciones de:
- Transductores exponenciales
- Porta transductores para mediciones especiales

Software incluido

Pundit Link (Windows):
