PD8050

Pundit PD8050 es un equipo ultrasónico avanzado de eco de pulso para imágenes estructurales en concreto. Integra IA y realidad aumentada para detectar defectos, vacíos, delaminaciones y armaduras, generar imágenes 2D y 3D en tiempo real y crear reportes automáticos mediante app inalámbrica.

Cotizar Producto

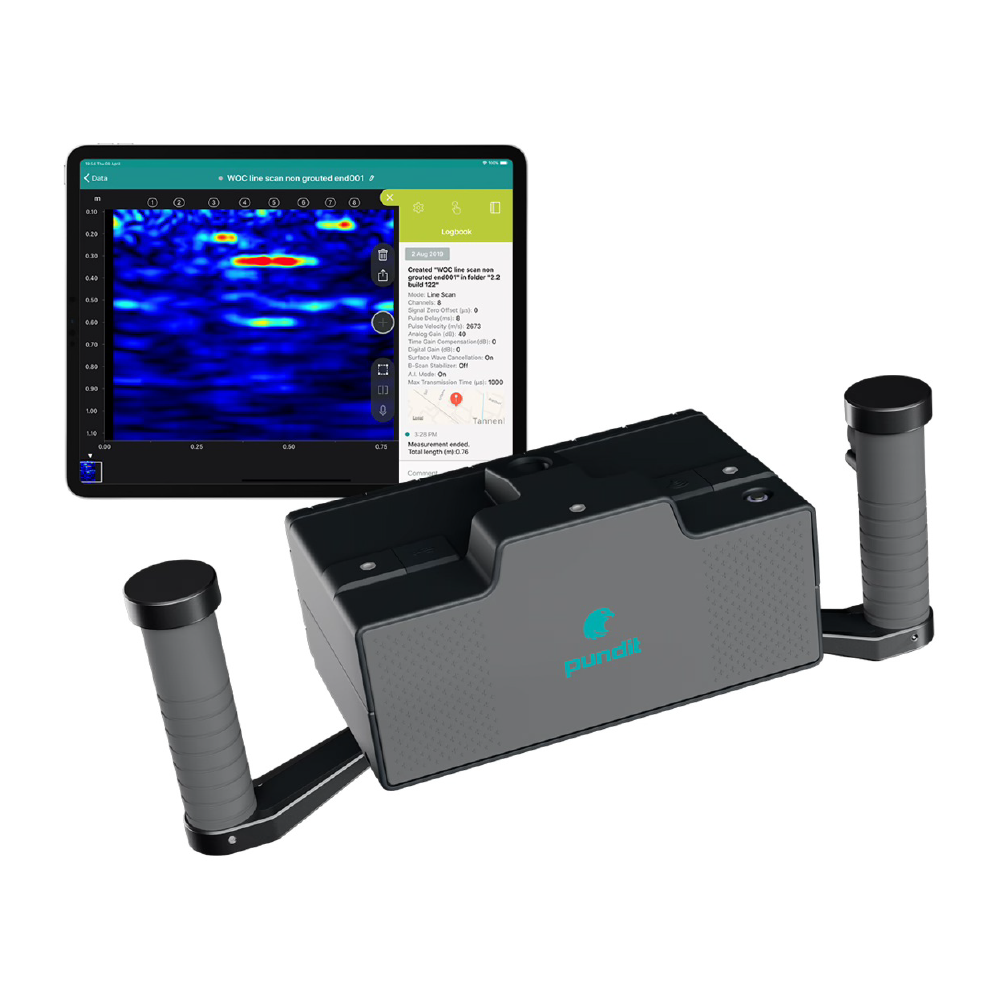

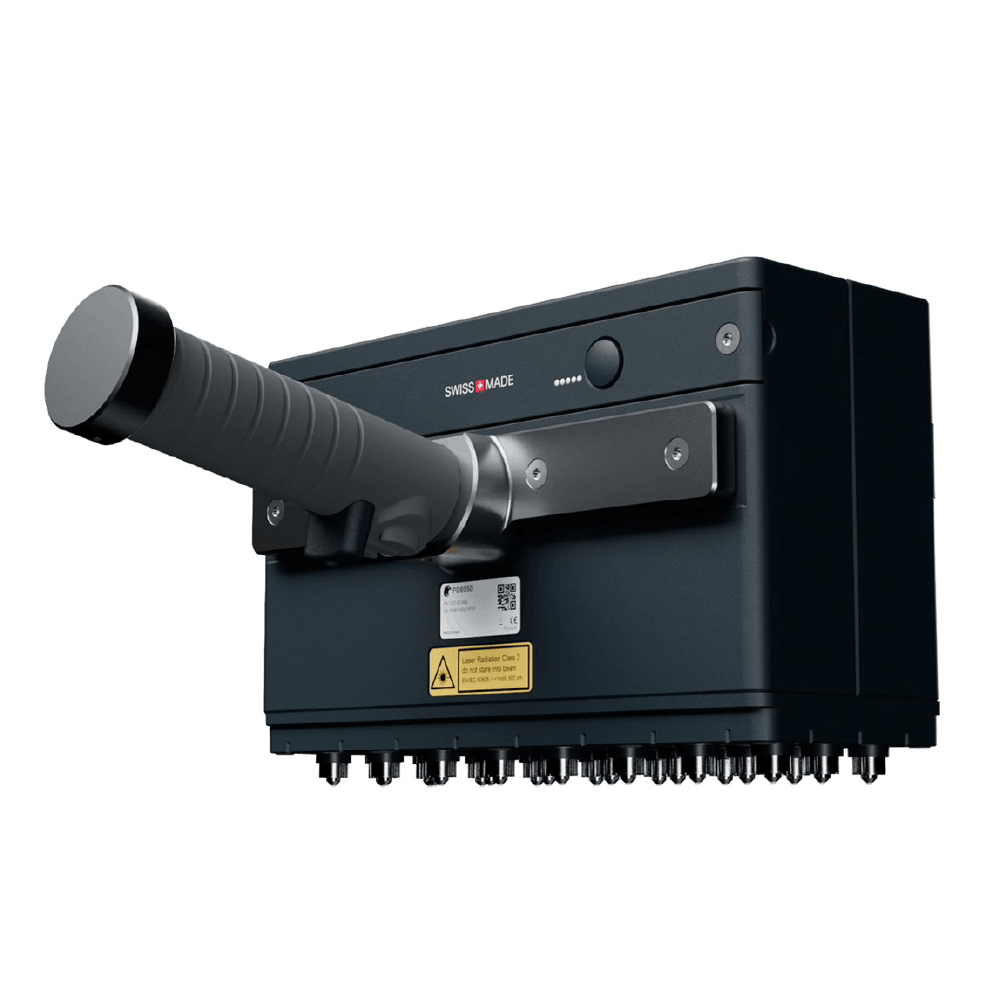

Equipo avanzado de ultrasonido pulso eco phased array diseñado para la obtención de imágenes estructurales de alta resolución en concreto. El PD8050 integra en un solo dispositivo capacidades de inspección 2D y 3D, mapas por colorimetría, visualización in situ y posicionamiento asistido por inteligencia artificial, permitiendo la detección precisa de vacíos, delaminaciones, cangrejeras, defectos internos y medición de espesores. Su operación inalámbrica, combinada con software inteligente y realidad aumentada, maximiza la productividad en campo y mejora significativamente la interpretación de resultados.

Detección de vacíos, delaminaciones y defectos internos en concreto
Evaluación de adherencia entre capas de concreto y elementos adheridos
Medición de espesores en elementos estructurales
Detección de alvéolos y cavidades internas
Inspección de concreto con fibras
Prevención de perforaciones accidentales en estructuras de concreto
Evaluación del estado de postensados, corrosión en tendones y vacíos en el grout
Evaluación no destructiva de estructuras nuevas y existentes

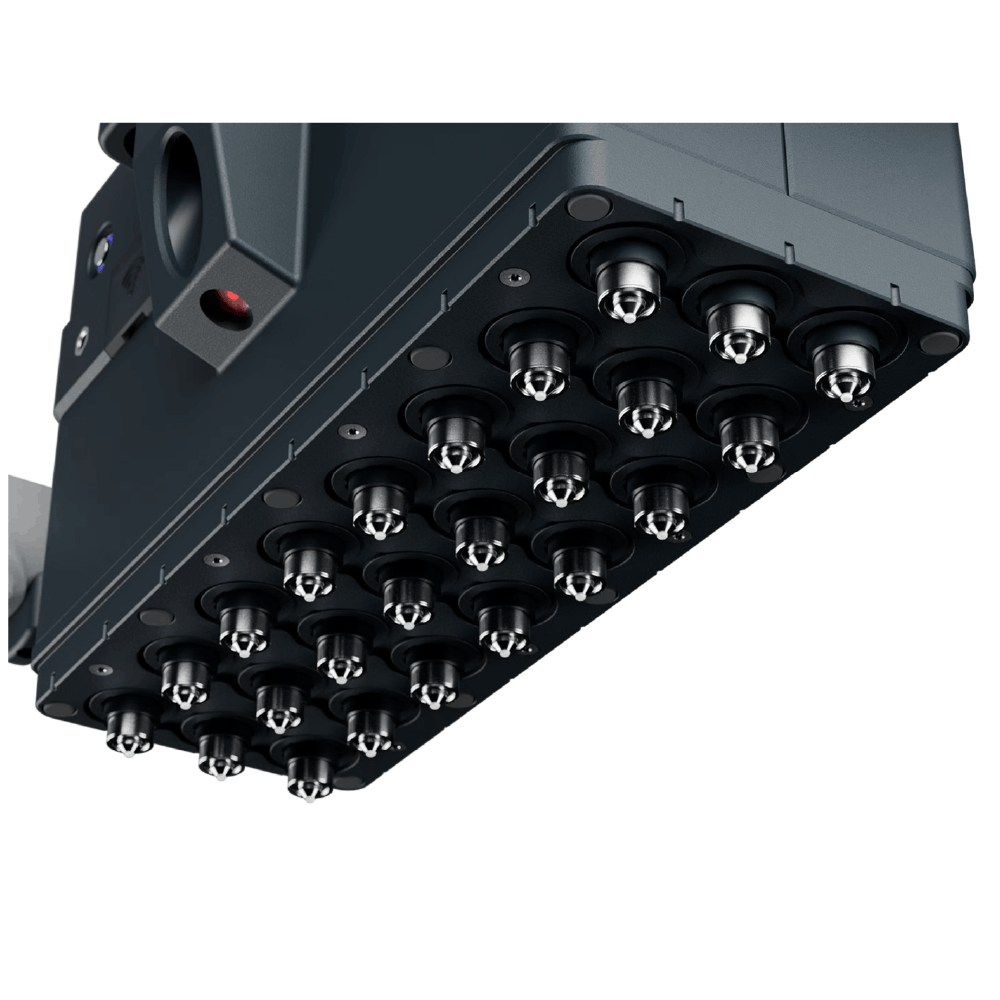

Tecnología de pulso eco phased array
Ancho de banda: 20 – 80 kHz
Resolución de medición: 1 µs
Tensión de impulso (UPE): ±50 a ±150 V
Ganancia del receptor: 1 a 10 000 (0 a 80 dB)
Alcance de medición: hasta 2 m, dependiendo de la calidad del concreto
Modos de medición:
- Escaneo lineal
- Escaneo por franjas
- Escaneo en cuadrícula
Modos de visualización y análisis:
- A-scan (incluye envolvente)
- B-scan
- C-scan
- Mapa según espesores
- Mapa según velocidades de pulso
Posicionamiento e interpretación asistidos por IA
Estabilización de imagen y retroalimentación en tiempo real
Visualización avanzada: 2D, 3D, mapas por colorimetría y realidad aumentada
Conectividad inalámbrica cifrada vía Wi-Fi
Puerto USB para módulo Wi-Fi y USB-C para zonas con restricciones de red
Generación automática de informes
Exportación de datos sin procesar y reportes en formato HTML
Alimentación mediante batería recargable AA (NiMH), apta para transporte aéreo
Compatible con tabletas Apple® iPad (iOS compatible según modelo)

ASTM C597 — Standard Test Method for Pulse Velocity Through Concrete
EN 12504-4 — Testing concrete in structures — Part 4: Determination of ultrasonic pulse velocity
ACI 228.2R — Report on Nondestructive Test Methods for Evaluation of Concrete in Structures
ISO 1920-7 — Testing of concrete — Part 7: Non-destructive tests on hardened concrete
